HD-KVM 100M EXTENDER MANUAL
Wprowadzenie

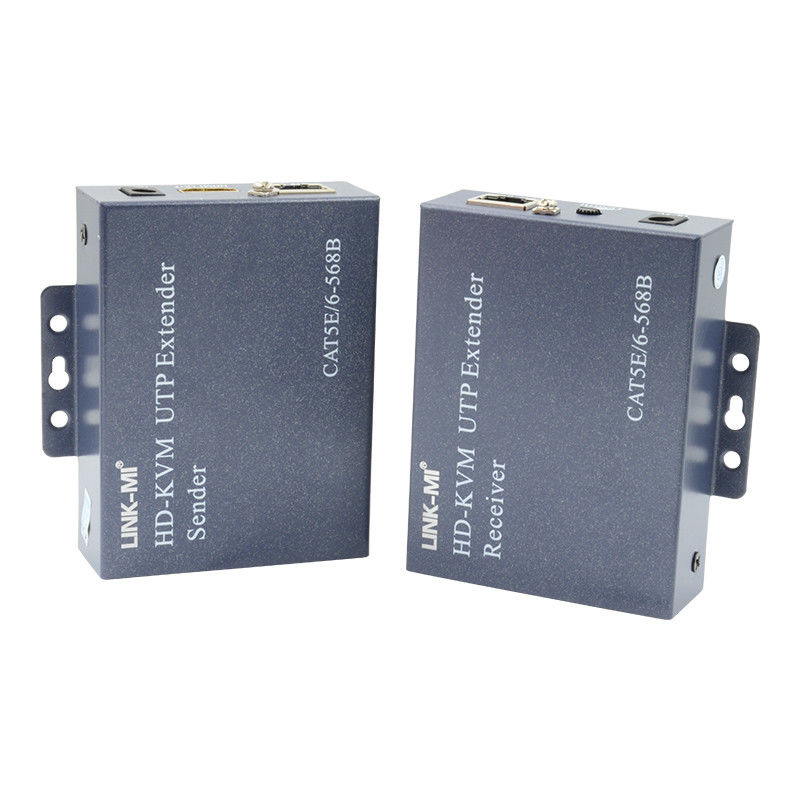

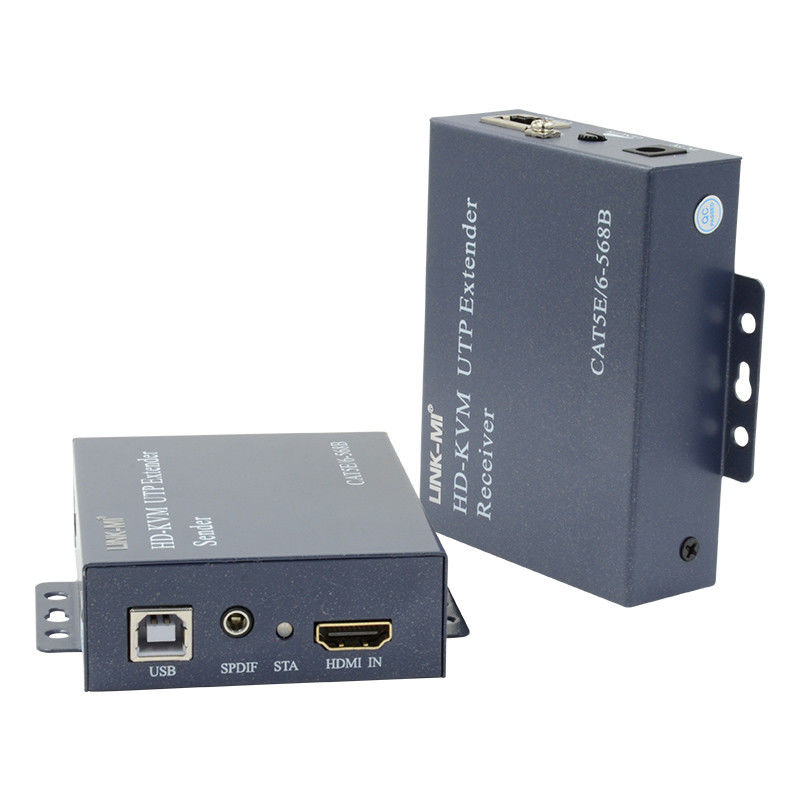

LINK-MI LM-K100H Rozszerzacz HD-KVW, stosowany do sygnału HD i sygnału nieskondensowanego do 100 metrów, składa się z nadajnika i odbiornika.Produkt ten przez parę zakręconych miedzi CAT5/5e lub wyższą (sekwencja liniowa: biały w/pomarańczowy. pomarańczowy. biały w/zielony. niebieski. biały w/niebieski. zielony. biały w/brązowy. brązowy) rozszerza te do 1920 * 1080 @ 60HZ zakres rozdzielczości wideo HD, niezależny audio,Klawisze myszy USB do pilota, w odległości 100 metrów, w międzyczasie nadajnik zapewnia port wyjściowy HDMI do lokalnego wyświetlania.Różni się od konwencjonalnego protokołu TCP / IP 100 metrów przedłużacz jest ten produkt obraz jest zero opóźnienie transmisji, bez redukcji kompresji obrazu jest lepszy; produkty importowane z USA, transmisja w czasie rzeczywistym wideo i audio wierność, mysz USB i klawiatury sygnał,Układ antynterferencyjny, wbudowana ochrona przed błyskawicamiProdukt ten jest szeroko stosowany w dziedzinie komputerów, kina domowego, monitorowania, edukacji, systemu papierów wartościowych bankowych itp.
Cechy
1.Przekazuje sygnał HDMI do 100 m na jednym kablu CAT5/5e.
2.Wspiera rozdzielczość wideo do 1920×1080@60Hz.
3Wspiera lokalne i zdalne monitory HDMI.
4.Wspiera USB (klawiatura i mysz).
5- Wbudowana ochrona przed błyskawicami.
Specyfikacja
| Pozycje |
Opis |
| Funkcja |
Typ sygnału przesyłowego |
HDMI, mysz USB, niezależny audio cyfrowy. |
| Kanał transmisji |
1 Wiersz |
| Odległość transmisji |
100 metrów |
| Sekcja energetyczna |
Tryb zasilania |
Zewnętrzne zasilanie |
| Zakres napięcia dostosowującego |
5VDC 1A |
| Wydajność i interfejs HDMI |
Wsparcie dla wersji HDMI |
HDMI1.3 |
| Wsparcie dla wersji HDCP |
HDCP1.2 |
| Rozdzielczość HDMI |
1920*1080@60HZ w dół Kompatybilność |
| Maksymalna stopa przeniesienia |
1.65Gbps |
|
Przekazywanie sygnału audio
Format
|
Digital Audio |
| Interfejs |
Kabel RJ45 Cat5e/Cat6 i wyższy |
| Korekta wydajności |
Efekt obrazu |
Przycisk długości odbiornika może regulować efekt ekranu do
Najlepszy.
|
| Poziom ochrony |
Ochrona elektrostatyczna |
1A Rozładowanie kontaktowe 3 poziom
1b Wydalanie powietrza poziom 3
Norma wdrożeniowa: IEC61000-4-2
|
| Środowisko operacyjne |
Temperatura pracy |
0~40°C |
| Temperatura przechowywania |
-20 ̊70°C |
| wilgotność (bez kondensacji) |
0,95% |
| Atrybut organizmu |
Wymiary (L * w * h) |
97*98*28 mm |
| Materiał |
Stal inżynieryjna |
| Waga |
00,8 kg. |
| Ochrona |
Przed rozpoczęciem pracy
Podział
|
>30000 godzin |
Diagram połączeń

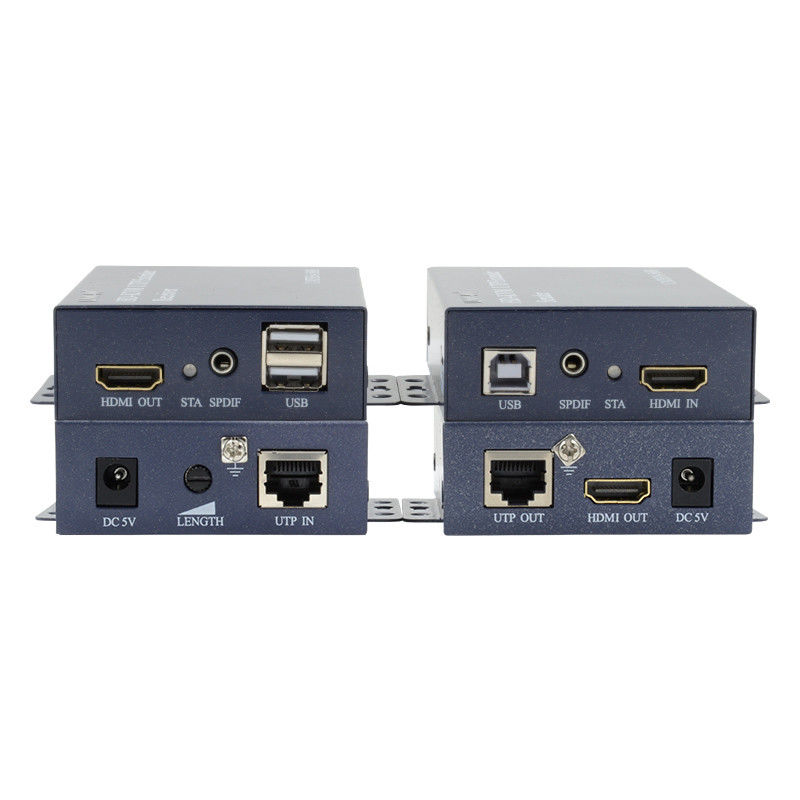

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
