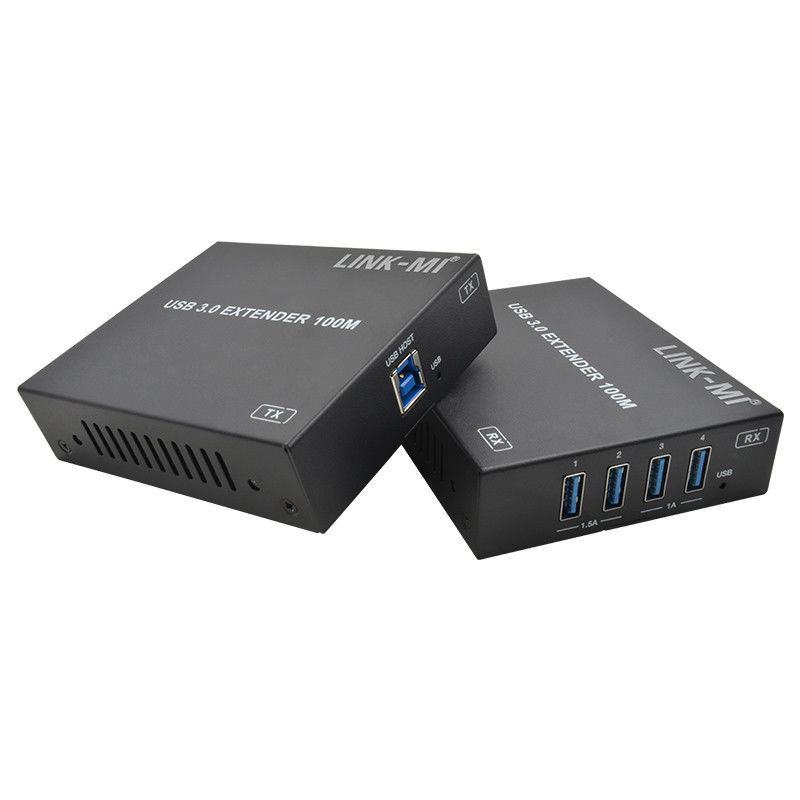

Rozszerzacz USB 3.0 (100 m)
Wprowadzenie
LINK-MI LM-EX100U USB 3.0 Extender może rozszerzać sygnał USB na odległość do 100m/328ft za pośrednictwem jednego kabla CAT6a.jeden wejście FSYSNC GPIO i jeden przejście RS-232Odbiornik wyposażony jest w cztery wyjścia USB 3.0 typu A, jeden wyjście FSYSNC GPIO i jeden przejście RS-232.Produkt może być szeroko stosowany do transmisji sygnału na duże odległości między komputerem PC a urządzeniami USB.
Cechy
1Rozszerzenie USB 3.0 jest do 100m / 328 stóp przez kabel CAT6a
2łączność USB 3.0 z prędkością przesyłu danych do 5 Gbps
3. Wstecznie kompatybilny z USB 2.0 i 1.1
4Akceleracja sprzętowa dla transferu izochronowego i masowego
5. port USB-A 1 i 2 obsługują 5V/1.5A, port 3 i 4 obsługują 5V/1A na odbiorniku
6. Wspieranie przejścia RS-232 i przejścia FSYNC GPIO (dla zastosowań w przemyśle kamer)
7Wspiera dwukierunkowy 24V PoC
8. prosty system podłączenia i odtwarzania, bez konieczności instalacji sterownika i ustawień
Specyfikacja
| Model nr. |
LINK-MI LM-EX100U |
Techniczne
|
| Protokół USB |
USB 3.0 |
| Wskaźnik transmisji |
Do 5 Gbps |
| Odległość transmisji |
100 m/328 stóp przez kabel CAT6a (F/FTP) |
| Ochrona ESD |
IEC 61000-4-2:
±8kV (rozładowanie w powietrzu), ±4kV (rozładowanie kontaktowe) |

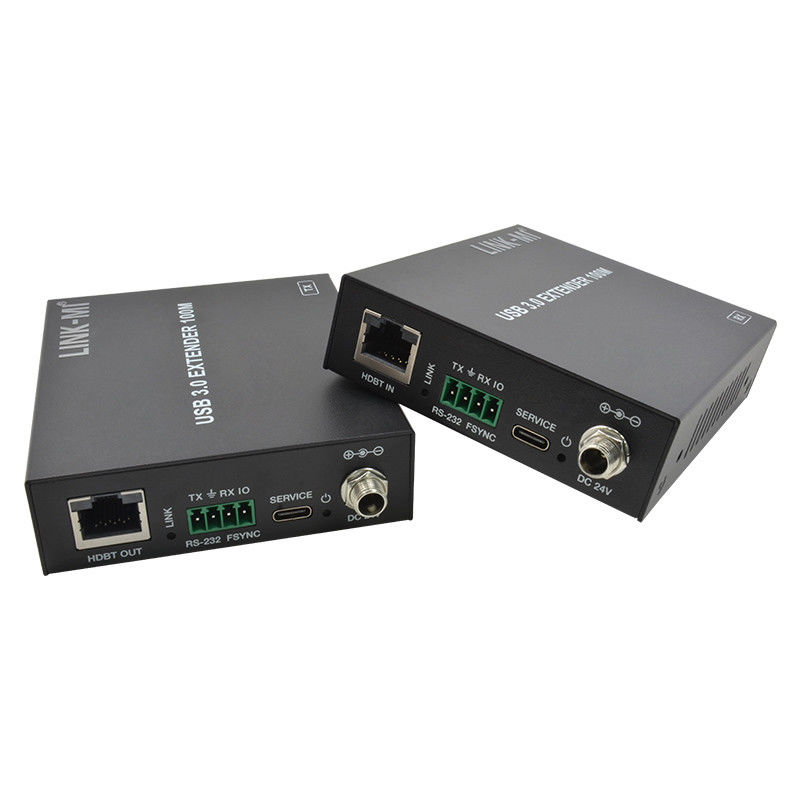

Połączenia
|
| Przekaźnik |
Wejście: 1× USB HOST [USB-B, 9pin Female]
Wyjście: 1× HDBT OUT [RJ45, Female]
Kontrola: 1x RS-232
1x FSYNC [1pin-3.5mm Phoenix Connector]
1× SERVICE [USB-C, Port Aktualizacji] |
| Odbiornik |
Wpis: 1× HDBT IN [RJ45, Kobieta]
Wyjście: 4x urządzenia USB [USB-A, 9pin Kobieta]
Kontrola: 1x RS-232
1x FSYNC [1pin-3.5mm Phoenix Connector]
1× SERVICE [USB-C, Port Aktualizacji] |
| Wyroby mechaniczne |
| Mieszkania |
Obudowa metalowa |
| Kolor |
Czarne |
| Wymiary |
Odbiornik: 85 mm [W] × 100 mm [D] × 25,5 mm [H] |
| Waga |
Nadajnik: 253 g, odbiornik: 260 g. |
| Zasilanie |
Wprowadzenie: AC 100~240V 50/60Hz
Wyjście: DC 24V/2A |
| Zużycie energii |
PoC zasilanie: 40W (maksymalnie) |
| Temperatura pracy |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura przechowywania |
-20°C ~ 60°C / -4°F ~ 140°F |
| Wilgotność operacyjna |
20% ~ 80% wilgotności względnej, nie kondensująca |
| Wilgotność w magazynie |
10% ~ 90% wilgotności względnej, nie kondensacja |
Diagram połączeń

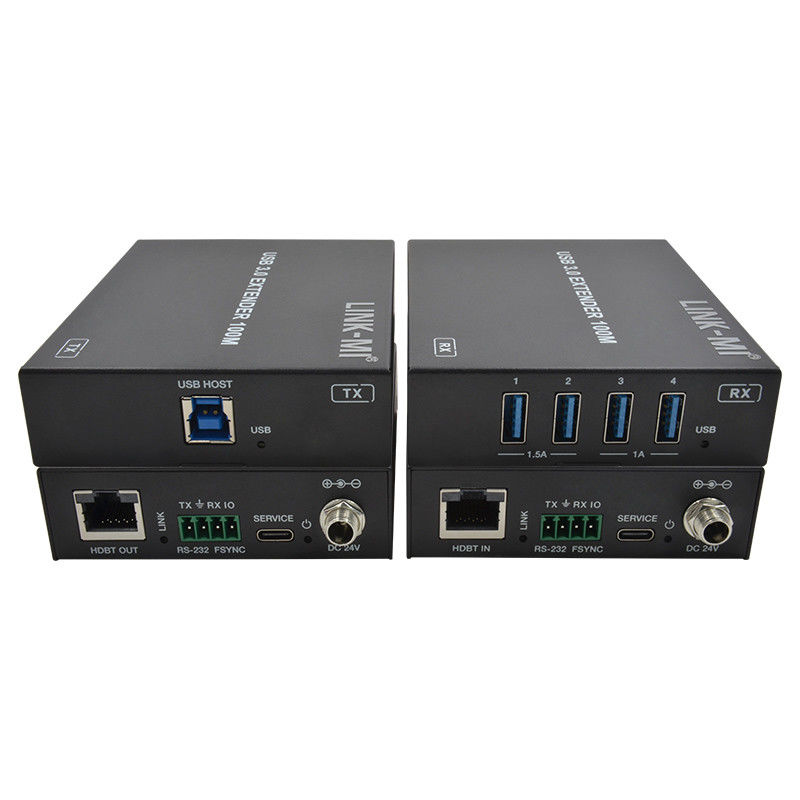

Opis panelu
