Konwerter AHD do HDMI, z wyjściem AHD 1xlooping
Wprowadzenie
LINK-MI LM-AHD01 do HDMI jest profesjonalnym konwerterem, używa przemysłowego projektu przetwarzania konwersji SCALER, konwersji sygnału AHD wzdłuż wyjścia sygnału HDMI,AHD sygnał wzmacniający pierścień całkowicie w tym samym czasie. Spraw, aby Twoje urządzenia HDMI HD kompatybilne z systemem AHD.takie jak wyjście HDMI może być ustawione w pięciu rodzajach najczęściej stosowanych formatów: 480 i60, 576 i50, 720 p60, 1080 i50, 1080 i60, 1080 p25, 1080 p30, 1080 p50 i 1080 p60.
Cechy
1. Wspierają analogowe wejście AHD o wysokiej rozdzielczości
2. Wspiera wejście sygnału cyfrowego o wysokiej rozdzielczości HDMI ((1080P@60Hz)
3. Wspieraj adapter zasilania 5-24V DC
4Wspiera integrację odbiornika AHD, integrację modulatora HDMI
5. Wspiera HDMI Wyjście w formacie o stałej rozdzielczości
6. Wspieranie HDMI wersja 1.3 kompatybilności w dół
7Wspierają płynne wyjście wideo, bez utraty sygnału, częściowy ekran i wahania ekranu.
8.Produkty są wyspecjalizowane w radiowym i telewizyjnym pokoju maszynowym i nieliniowym systemie edycji; Instalacja jest prosta ((bez instalacji oprogramowania i sterownika).
9. rozważenie przewodzenia cieplnego projektu, 7 dni x 24 godziny online wymagania operacyjne
Specyfikacja
| Numer modelu |
LM-AHD01 |
| Pozycja |
AHD do HDMI+AHD dystrybutor |
| Waga |
0.195kg |
| Wymiar |
135 x 110 x 26 mm (5,31 ′′ x 4,33 ′′ x 1,02 ′′) |
| Materiał |
Stopy aluminium |
| Punkty sprzedaży |
Czysty projekt sprzętowy, skaler, inteligentna identyfikacja i rozszerzenie AHD |
| Interfejs wejściowy |
1 x AHD (BNC) |
| Format AHD |
AHD1.0 ((720P30/50/60Hz),AHD2.0 ((1080P25Hz) |
| Siła sygnału |
0.8Vp-p |
| Impedancja |
75Ω |
| Rodzaj sprzęgła |
Klimatyzator |
| Zalecana maksymalna odległość |
500 metrów. |
| Standardy kabli |
SYV75-3 /5 /7 |
| Interfejs wyjściowy |
1 x HDMI (typ A) 1 x AHD (BNC) |
| Format HDMI |
HDMI 1.3a ((1.3/1.2/1.1) |
| Rozdzielczość HDMI |
480p@60Hz,576i@50Hz,720p@50/60Hz,1080i50/60Hz,1080p@25/30/50/60Hz |
| Przepustowość interfejsu |
2.25Gbps, cyfrowe (w sumie 6,75Gbps, każdy kolor 2,25Gbps) |
| Wstrząs zegarka |
< 0,15 Tbit |
| Czas wzrostu |
< 0,3 Tbit ((20%-80%) |
| Czas upadku |
< 0,3 Tbit ((20%-80%) |
| Rodzaj sygnału |
DVI-D/HDMI cyfrowy sygnał T.M.D.S w specyfikacji DVI1.0/HDMI1.3a |
| Siła sygnału |
T.M.D.S. 3.3V p-p |
| Poziom minimalny/maksymalny |
T.M.D.S. 2,9 V/3,3 V
|
| Impedancja |
50Ω |
| Maksymalny błąd przesunięcia prądu stałego |
± 15 mV |
| Zalecana maksymalna odległość |
10 metrów. |
| Interfejs zasilania |
1 x DC_2,1 mm. |
| Prąd przemienny (AC) |
110~220V 50/60Hz. |
| Prąd stały (DC) |
DC5~24V ±500mA |
| Zasilanie |
Odpowiednia wtyczka UL, wtyczka BS, wtyczka VDE |
| Maksymalna rozpraszanie mocy |
Maksymalnie 5W |
| Ochrona ESD |
1a Rozładowanie kontaktowe Poziom 3.
1b Wydalanie powietrza poziom 3.
Standardy wykonawcze:IEC61000-4-2.
|
| Średni czas między awariami (MTBF) |
30000 godzin. |
| Temperatura |
Przechowywanie, temperatura użytkowania -25~80°C |
| wilgotność: przechowywanie |
wilgotność użytkowania: 0~95% |
| Rozmiar pudełka prezentów |
220 x 162 x 60 mm (8,66 x 6,38 x 2,36) |
| Waga netto |
0.385kg |
| Waga brutto |
0.400 kg |
| Wielkość pudełka |
520 x 455 x 315 mm (20,47 ′′ x 17,91 ′′ x 12,40 ′′) |
| Waga netto |
11.550kg ((30 sztuk) |
| Waga brutto |
12.000kg |
Diagram połączeń

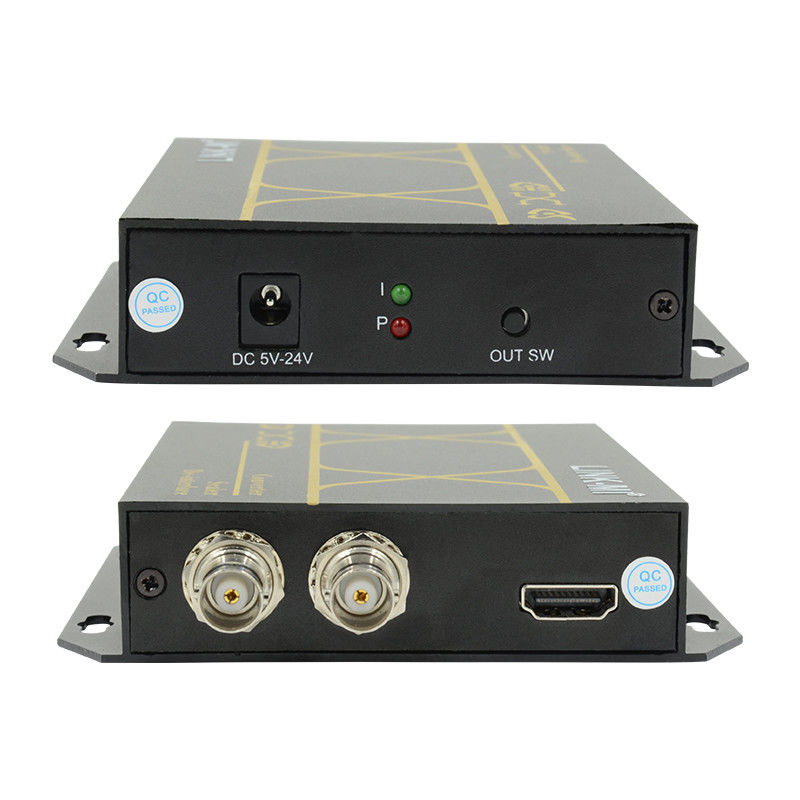

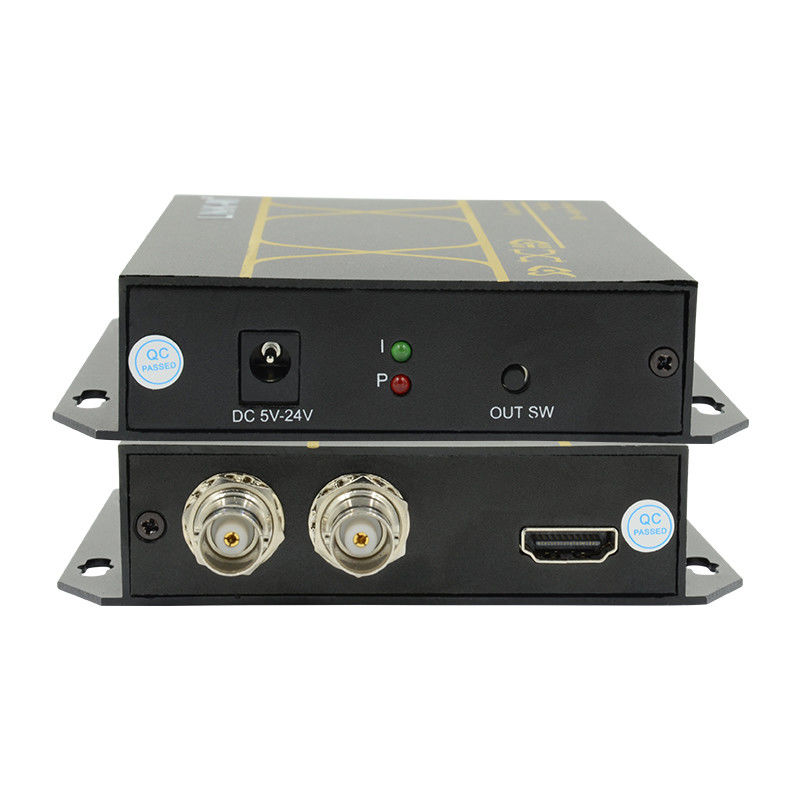

Opis panelu
