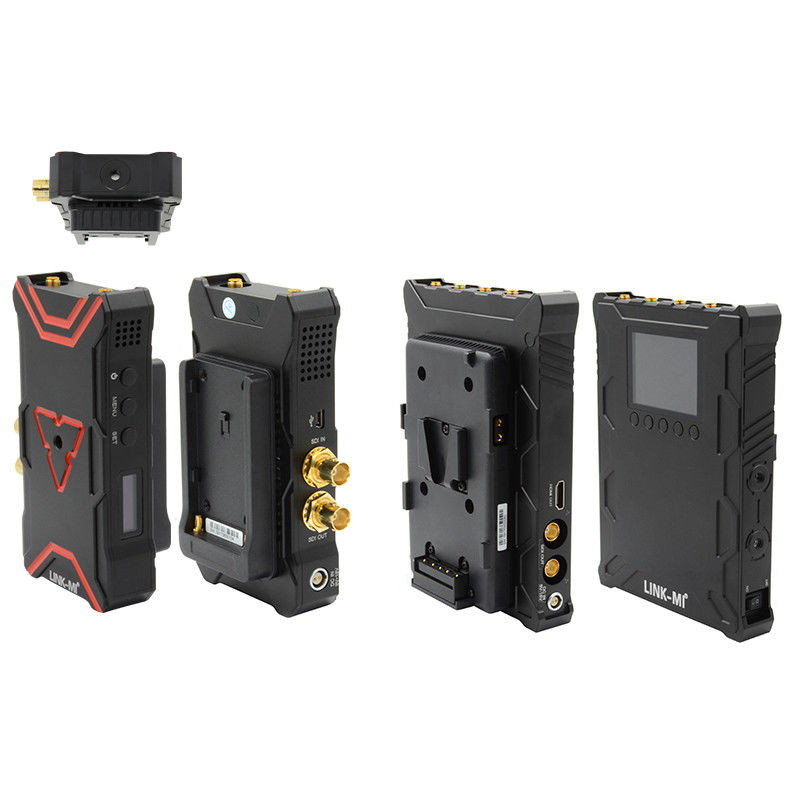

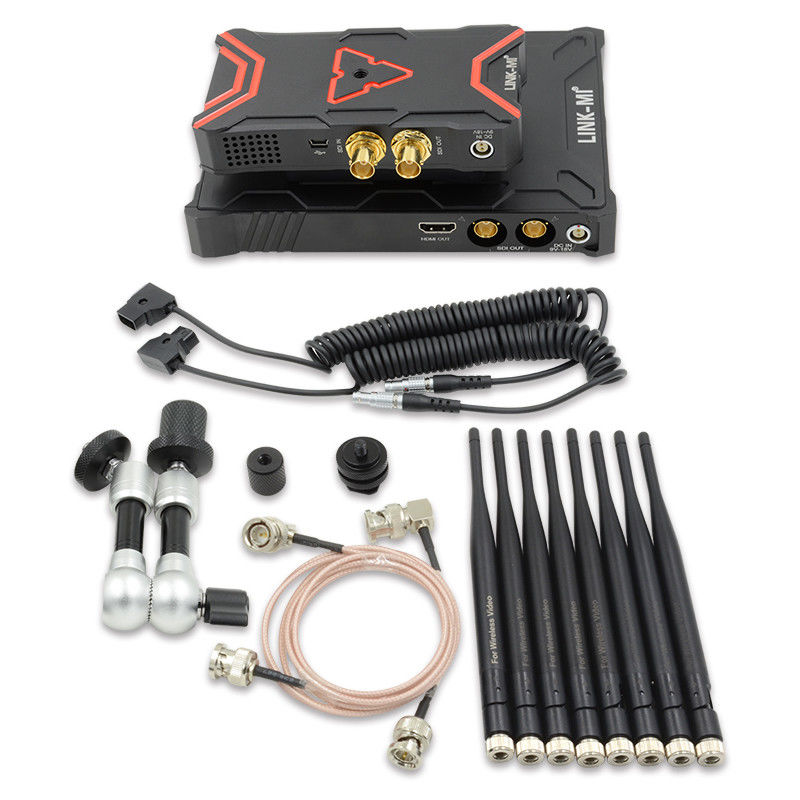

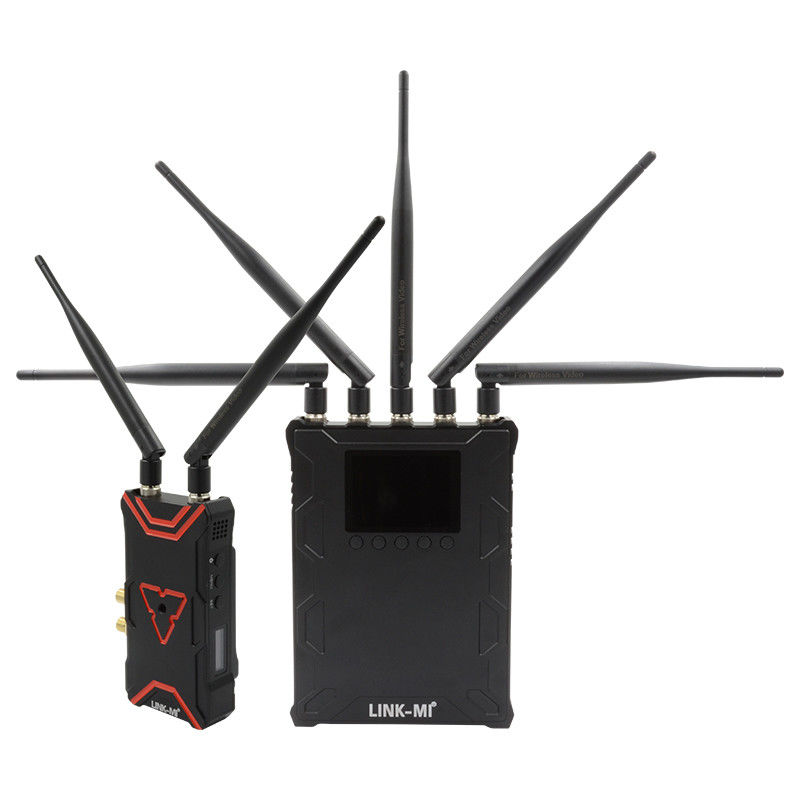

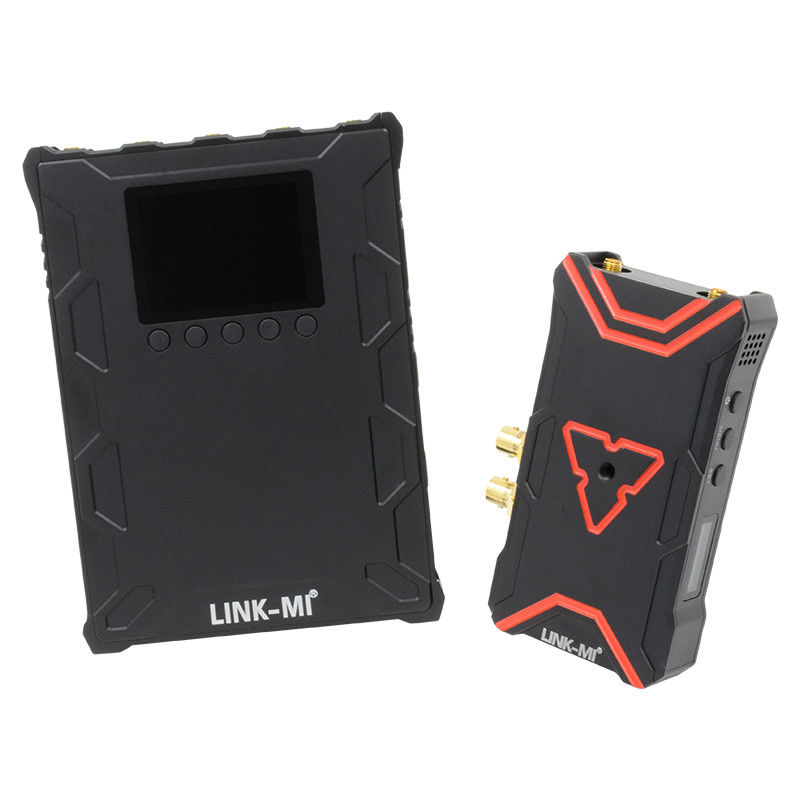

Niski opóźnienie 500M SDI Wireless Extender z OLED 5G Wireless Video Transmission Kits
Wprowadzenie
LINK-MI LM-SD500 jest stosowany jako terminal nadający sygnał. Jest stosowany jako terminal odbierający. Powtarzacze LM-SD500 są urządzeniami do transmisji danych sygnału HD-SDI,o pojemności przekraczającej 10 W,.
Cechy
1. Niewykompresowane 3G/HD/SD-SDI, do 1080p 50/60
2. Mniej niż 1 latencja kadru Nie ma zauważalnego opóźnienia wideo i można go użyć jako monitorowanie w czasie rzeczywistym na miejscu.
3Zakres działania: do 1640 stóp (linia widzenia), odległość transmisji może być różna, zależy od otoczenia, warunków fal radiowych, bloku budynków itp.
4. Pasmo operacyjne: pasmo ISM 5 GHz
5. Wsparcie dla transmisji wielofunkcyjnej Wsparcie dla jednego nadajnika do wielu odbiorników. Użytkownik może ustawić kanał do sparowania zarówno nadajnika, jak i odbiorników.
6. szyfrowanie AES 128
7. OLED wyświetlany w stanie pracy
8Zarówno nadajnik, jak i odbiornik mają metalową powłokę, która jest trwała i solidna.
9. prosty połączenie System bezprzewodowy jest zaprojektowany plug-and-play, bez konfiguracji oprogramowania.
Specyfikacja
| Pozycja |
Specyfikacja |
| Częstotliwość |
5.1-5.9 ((GHz) * Podlegają różnym przepisom RF w różnych regionach. |
| Przepustowość |
40MHz |
| Wspierane formaty wideo |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i
|
| Wspierane formaty audio |
PCM, DTS-HD, Dolby TrueHD |
| Zakres transmisji |
Do 1640 stóp (Linia widzenia) |
| Przekaźnik |
| Antenna |
Antenna zewnętrzna × 2 sztuk |
| Moc przesyłowa |
17 dBm |
| Interfejs funkcjonalny |
Wprowadzenie SDI; Wyjście SDI Loop; Mini USB; LEMO Power IN; Zakładka anteny RPSMA; |
| Struktura montażowa |
1/4 ̊ łączność z butami |
| Wyświetlacz OLED |
Informacje o kanale bezprzewodowym, status wideo, informacje o baterii. |
| Napięcie robocze |
9-18V przy wejściu prądu stałego, akumulator F970 |
| Zużycie energii |
7-8W |
| Waga netto ((z anteną) |
300 g |
| Wymiary |
130 × 69 × 24 mm |
| Temperatura |
-10-50°C (przetwarzanie); -40-80°C (składanie) |
| Odbiornik |
| Antenna |
Zewnętrzna antena × 5 sztuk |
| Uczymy się czułości |
-70 dBm |
| Interfejs funkcjonalny |
SDI Dual Output; HDMI Output; Mini USB;
LEMO Power IN; antenowy gniazdo RPSMA;
Włączenie/wyłączenie
|
| Struktura lokalizacji |
1/4 ̊ łączność z butami |
| Wyświetlacz OLED |
Informacje o kanale bezprzewodowym; Informacje o wejściu SDI/HDMI; Status sygnału; Informacje o zasilaniu |
| Napięcie robocze |
9-18V przy wejściu prądu stałego, akumulator SONY V-mount |
| Zużycie energii |
7-8W |
| Waga netto ((z anteną) |
800 g |
| Wymiary |
176 × 135 × 33 mm |
| Temperatura |
-10-50°C (przetwarzanie); -40-80°C (składanie) |
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń
Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-WS500 bezprzewodowy SDI 500m.pdf
