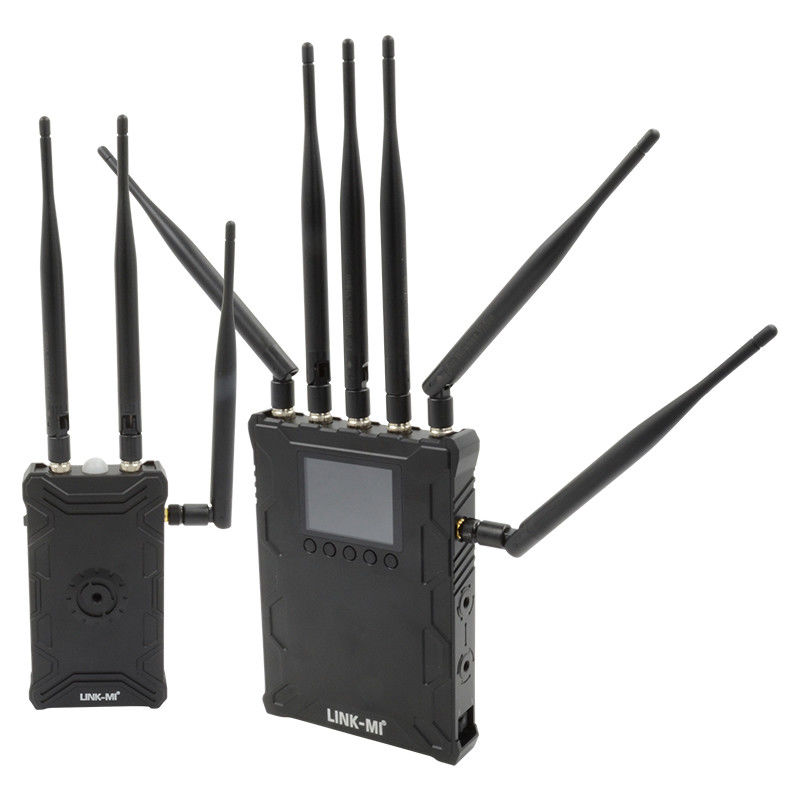

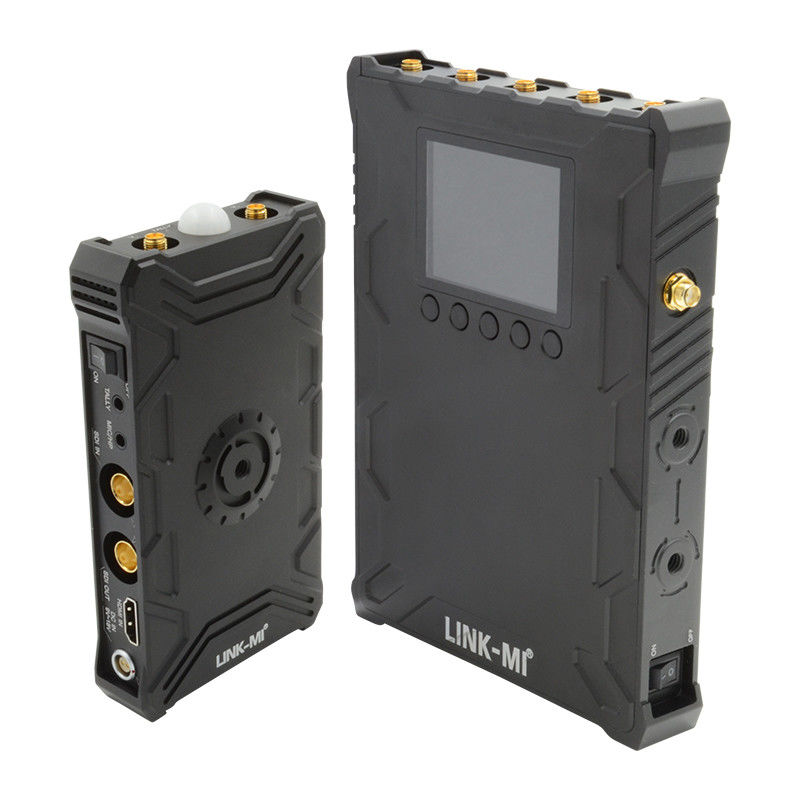

HDMI/SDI Wireless 500M Extender z systemem TALLY Video Transmission Link
Wprowadzenie
LINK-MI LM-WX500T Ten sprzęt został zaprojektowany w celu zastąpienia obecnie powszechnie stosowanego kabla w środowisku transmisji na żywo i produkcji, może być stosowany w produkcji filmowej,transmisji na żywo oraz wielu aplikacjach wymagających dobrej jakości bezprzewodowego połączenia wideo. Wbudowany jest również interkom z systemem TALLY, dzięki czemu operator i reżyser mogą łatwo rozmawiać.
Cechy
1. Przekaz 3G/HD/SD-SDI i HDMI do 1080p 50/60 SDI&HDMI.
2. Mniej niż 1 latencja kadru Nie ma zauważalnego opóźnienia wideo i można go użyć jako monitorowanie w czasie rzeczywistym na miejscu.
3Odległość transmisji do 2000 stóp (linia widzenia) Odległość transmisji może być różna, zależy od otoczenia, warunków fal radiowych, bloku budynków itp.
4. Wsparcie wieloprzewodnictwa Wsparcie jednego nadajnika do wielu odbiorników. Użytkownik może ustawić kanał do sparowania nadajnika i odbiorników.
5. Licencjowo wolna częstotliwość obsługi Wielofunkcja bezprzewodowa jest 5.1-5.9GHz i 2.4G pasma ISM, bezlicencjowo obsługiwana.
6Wbudowany wentylator TX boczny wbudowany wysokiej wydajności wentylator wentylacyjny z bardzo małym hałasem.
7. Kontrola wentylatora Gdy temperatura jest niższa niż 25°CTX boczny wbudowany wentylator zostanie automatycznie wyłączony. Użytkownik może ręcznie wyłączyć wentylator, gdy temperatura przekracza 25°C.
8Użytkownik może uzyskać temperaturę wewnątrz nadajnika w czasie rzeczywistym za pomocą wyświetlacza OLED.
9W celu zmniejszenia wzajemnych zakłóceń podczas korzystania z wielu zestawów produktów w małym środowisku. Użytkownik może ręcznie zmniejszyć moc transmisji TX.
10. szyfrowanie AES 128
11. Przedni i tylny wskaźnik TALLY. Wyjście 3,5 mm JACK TALLY dla zewnętrznego nadgarstka ((nie zapewnia, a maksymalny prąd wyjściowy wynosi 20mA)
12. Konektor 6pin-LEMO do systemu interfonu
13Zarówno nadajnik, jak i odbiornik mają metalową powłokę, która jest trwała i solidna.
14. prosty połączenie System bezprzewodowy jest zaprojektowany plug-and-play, bez konfiguracji oprogramowania.
Specyfikacja
| Pozycja |
specyfikacja |
| Zakres częstotliwości |
5.1-5.9 ((GHz) * Podlegają różnym przepisom RF w różnych regionach. |
| 20,4-2,483 GHz z pasmem ISM |
| Metoda modulacji i szerokość pasma |
OFDM/40MHz dla wideo |
| GFSK/1MHz dla systemu interkom |
| Wspierane formaty wideo |
1080p 23.98/24/25/30/50/60
1080psf 23.98/24/25
1080i 50/59.94/60
720p 50/59.94/60
576p 576i 480p 480i
|
| Wspierane formaty audio |
PCM, DTS-HD, Dolby TrueHD |
| Kod czasu |
SMPTE-12M |
| Zakres transmisji |
Do wysokości 2000 stóp ((Linia widzenia) |
| Przekaźnik |
| Antenna |
Antenna zewnętrzna 5G × 2 sztuk |
| Zewnętrzna antena 2.4G x1pcs |
| Moc przesyłowa |
17 dBm |
| Interfejs funkcjonalny |
wejście HDMI; wejście SDI; wyjście SDI Loop; Mini USB; zasilanie LEMO; gniazdo anteny RPSMA; zasilanie ON/OFF,3.5 mm gniazdo HP/MIC
Wyjście TALLY dla nadgarstka
|
| Struktura montażowa |
1/4 ̊ łączność z butami |
| Wyświetlacz OLED |
Informacje o kanale, status wideo, pojemność baterii, menu stanu, głośność dźwięku |
| Źródło energii |
9-18V dla wejścia prądu stałego, akumulator F550/F970 |
| Zużycie energii |
70,5-8,5 W |
| Waga netto ((z anteną) |
400 g |
| Wymiary |
142.5×76×24,3 mm |
| Temperatura |
-10-50°C (przetwarzanie); -40-80°C (składanie) |
| Odbiornik |
| Antenna |
Zewnętrzna antena 5G × 5 sztuk |
| Zewnętrzna antena 2G x1pcs |
| Uczymy się czułości |
-70 dBm |
| Interfejs funkcjonalny |
SDI Dual Output; HDMI Output; Mini USB;
LEMO Power IN; antenowy gniazdo RPSMA;
zasilacz ON/OFF, gniazdo 3,5 mm HP/MIC;3.5mm TALLY socket; igła LEMO 6
|
| Struktura lokalizacji |
1/4 ̊ łączność z butami |
| Wyświetlacz OLED |
Informacje o kanale; Moc sygnału; Informacje o mocy; Wskaźnik TALLY |
| Źródło energii |
9-18V dla wejścia prądu stałego; akumulator SONY V-mount |
| Zużycie energii |
70,5-8,5 W |
| Waga netto ((z anteną) |
800 g |
| Wymiary |
169.5×122×25.2 mm |
| Temperatura |
-10-50°C (przetwarzanie); -40-80°C (składanie) |
Diagram połączeń

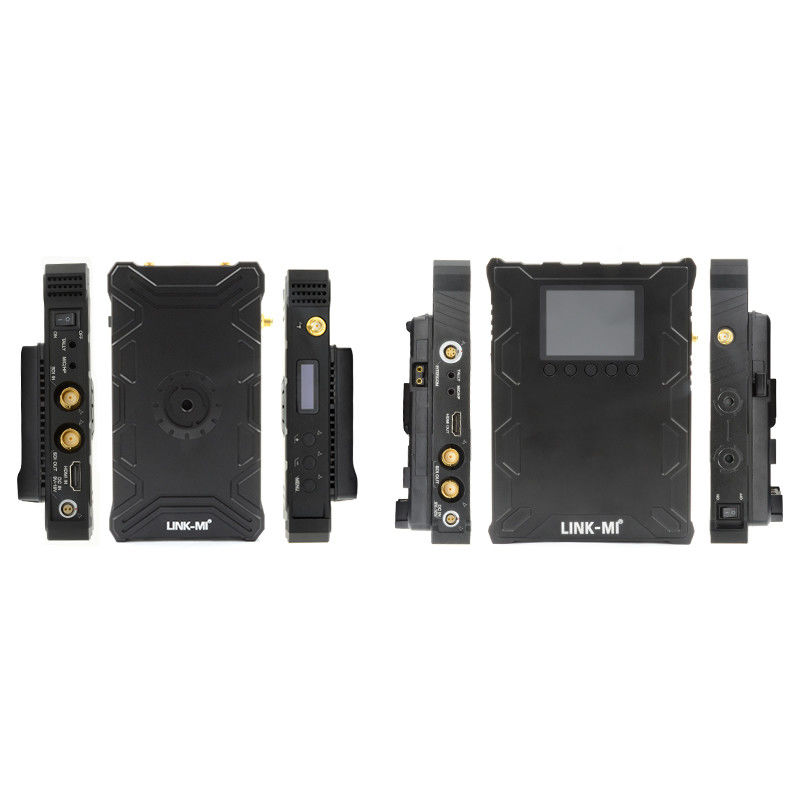

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-WX500T 500M bezprzewodowe zestawy transmisji.pdf
