400M bezprzewodowe zestawy transmisji wideo 3G SDI/HDMI Extender
Wprowadzenie

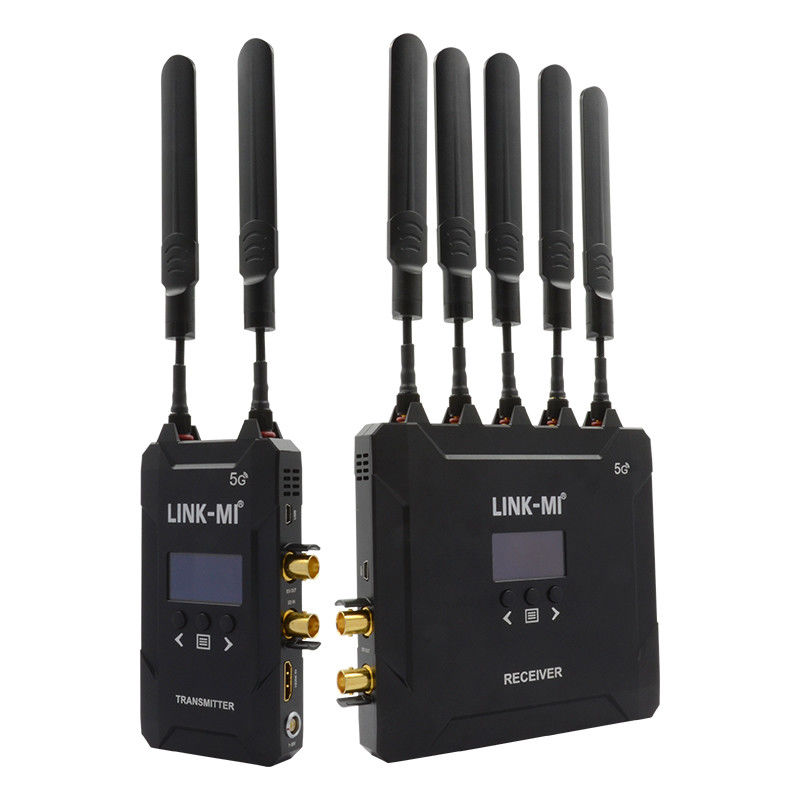

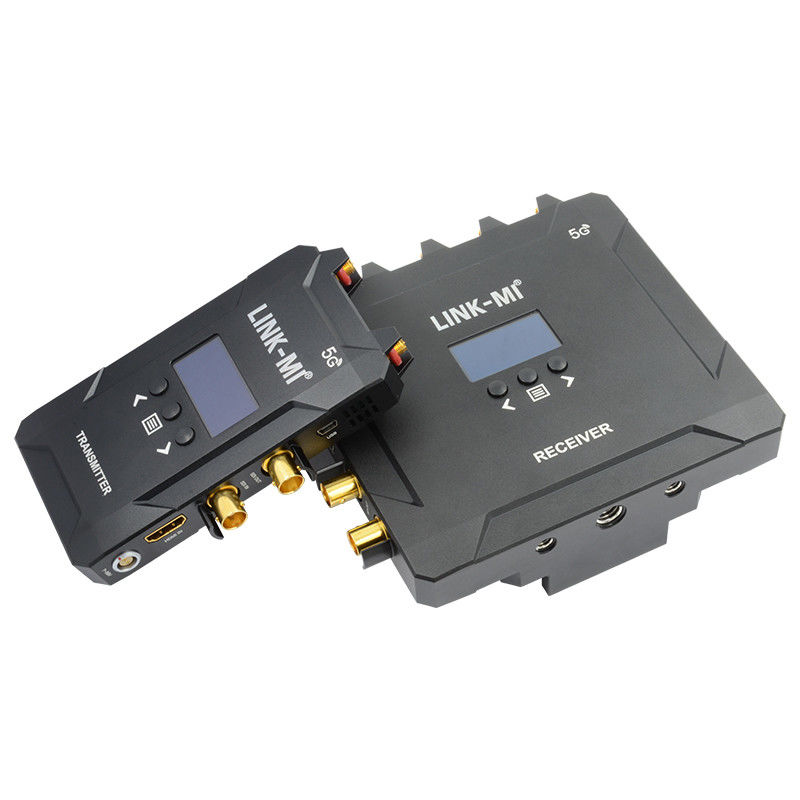

LINK-MI LM-WHS400 To bezprzewodowe produkty przesyłowe HD HDMI/SDI, które wykorzystują najwyższy poziom technologii komunikacji bezprzewodowej, umożliwiają przesyłanie bez strat, bez sprężania,bez opóźnień sygnały 3G SDI lub full HD HDMI .Produkt ten zawiera nadajnik i odbiornik i jest wyposażony w interfejs 3G/HD SDI i interfejs HDMI w pełnym rozdzielczości HD. Nadajnik ma dwie anteny, a odbiornik ma pięć anten.Częstotliwość działania anteny wynosi 5.1GHz~5.9GHz, a częstotliwość może być zmieniana za pomocą konfiguracji oprogramowania w celu przyjęcia wymogów regulacyjnych w zakresie bezprzewodowych w świecie.
Cechy
1Kompatybilny z HDMI 1.3
2. Wspiera standardy SMPTE 425M, SMPTE 424M, SMPTE 292M
3. Wspiera wejścia i wyjścia HDMI i 3G-SDI
4. Wsparcie topologii sieci punkt-do-punktu i punkt-do-wielu
5. Wspiera rozdzielczość do 1080P@60Hz, zerowe opóźnienie i brak kompresji
6. Wspiera pasmę częstotliwości ISM 5GHz, maksymalnie 10 kanałów częstotliwości wybranych przyciskami z wyświetlaczem OLED
7Maksymalny zasięg transmisji to 1300 stóp (400 metrów)
8. Wspiera wyświetlenie stanu zasilania prądem stałym, stanu wideo i odbiornika RSSI przez OLED
9Wspiera szeroki zakres zasilania, zakres od 7V do 36V
10Opcjonalny Sony F970, V-mount i G-mount, klamra baterii, wygodna do instalacji i wymiany baterii w terenie
11. Wsparcie poziomu ochrony ESD ±8 KV (HBM, rozładowanie kontaktowe)
12Przemysłowa obudowa, stabilna, niezawodna i wygodna
Specyfikacja
| Pozycja |
Opis |
| Interfejs |
Przekaźniki |
Odbiornik |
| Wejście SDI ((BNC żeńskie);SDI Loop out ((BNC żeńskie);Wjście HDMI ((Typu A żeńskie);Wjście DC ((2pin LEMO żeńskie) |
Wyjście SDI ((BNC kobieta);wyjście HDMI (Typu A kobieta);wprowadzenie DC ((2pin LEMO kobieta) |
| Władza |
< 6,5 W TX lub < 6 W RX |
| Szerokość pasma wideo |
Maksymalna częstotliwość zegara TMDS 148,5 MHz, 4,45 Gbps |
| Rozdzielczość i odległość |
1080P@60Hz 1300 stóp |
| Formaty audio |
SDI wbudowany 4 kanał 24 bitów/48KHz |
| Przepustowość |
40MHz |
| Pasma częstotliwości |
5.0 GHz~5.9GHz, konfigurowalny z Chinami, Amerykami, Japonią, Europą itp. |
| Moc przesyłowa |
Maksymalnie 21 dBm |
/ |
| Przyjmij wrażliwość |
/ |
-75 dBm |
| Metadane SDI |
Kod czasu ((LTC VITC1 VITC2);Dostateczne sterowanie ((Trigger); |
| Poziom ESD |
HBM +/-8kv (wyładowanie kontaktowe) |
| Wymiar |
(L x W x H): 80,30 mm x 34,60 mm x 134,40 mm |
(L x W x H): 156,60 mm x 43,00 mm x 141,40 mm |
| Waga netto |
00,232 kg na jednostkę (bez anteny) |
0.512 kg na jednostkę (bez anteny) |
| Temperatura |
0 ~ 40 °C (operacja), -20 ~ 60 °C (zasoby) |
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń
Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-WHS400 400M bezprzewodowy nadajnik HDMI SDI...
