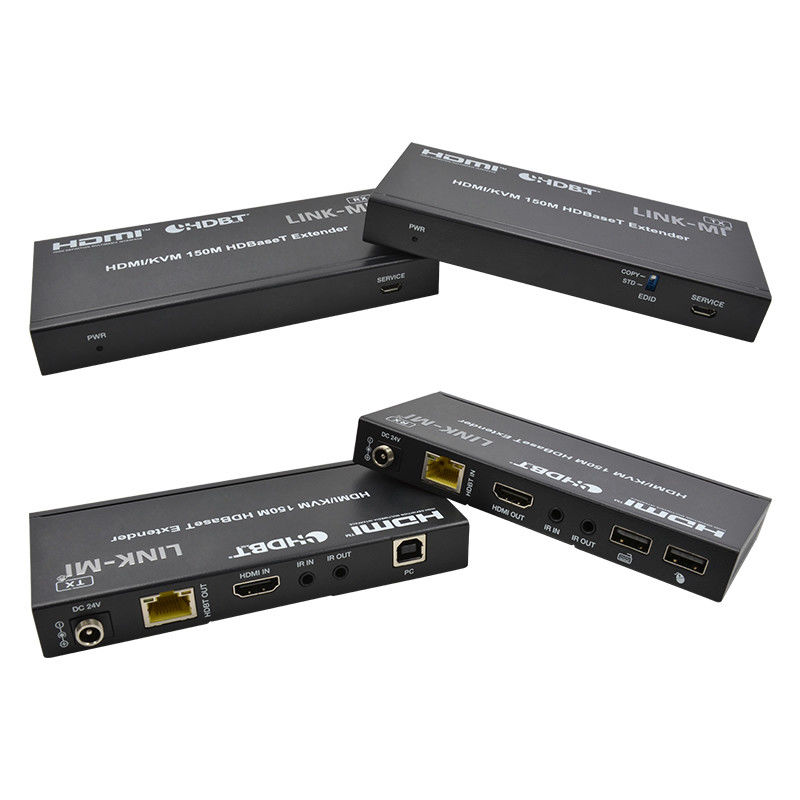

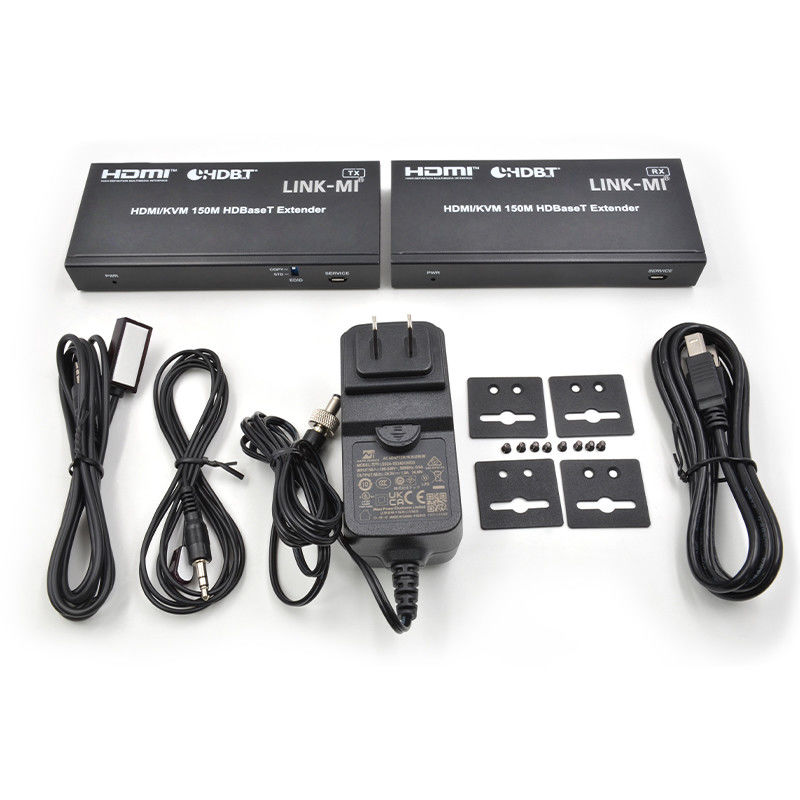

150M HDMI Extender z obsługą funkcji KVM 4K@60Hz 18Gbps KVM Extender
Wprowadzenie
LINK-MI LM-EX150HKM Ten rozszerzacz HDBaseT o prędkości 18 Gbps może rozszerzać sygnał HDMI, dwukierunkowy sygnał sterowania IR i sygnał USB KVM na odległość do 150 m za pośrednictwem jednego kabla CAT6.Ten produkt konwertuje sygnał HDMI do standardowego sygnału HDBaseT i przesyła go przez kabel LAN.
Może łatwo sterować urządzeniem źródła sygnału lub urządzeniem wyświetlania z zdalnego końca poprzez dwu kierunkową funkcję przechodzenia sygnału IR. Rozdzielczość wideo do 4K2K@60Hz YUV 4:4:4. Wspiera również funkcję USB KVM i POC.
Rozszerzacz może być szeroko stosowany w innych dziedzinach, takich jak system wideokonferencji, transmisja sygnału multimedialnego, rozszerzenie sygnału HDMI itp.
Cechy
1. zgodne z HDMI2.0b, HDCP 2.2 i USB 1.1
2Wspiera szerokość pasma wideo 18Gbps
3. Wspiera rozdzielczość wideo do 4K2K@60Hz YUV 4:4:4
4Odległość transmisji może być wydłużona do 492 stóp / 150 m przy rozdzielczości 1080P@60Hz lub 394 stóp / 120 m przy rozdzielczości 4K2K@60Hz 4:44 za pośrednictwem jednego kabla CAT6
5. Wspiera dwukierunkowy sygnał IR i przesył sygnału USB KVM
6Wspiera funkcję POC dwukierunkowej (Power over Cable)
7Kompaktna konstrukcja umożliwiająca łatwą i elastyczną instalację
Specyfikacja
| Model nr. |
LM-EX150HKM |
|
Techniczne
|
|
Zgodność HDMI
|
HDMI 2.0b
|
|
Zgodność z HDCP
|
HDCP 2.2
|
|
Szerokość pasma wideo
|
18 Gbps
|
|
Rozdzielczość wideo
|
Do 4K2K@60Hz YUV 4:4:4
|
|
Zgodność USB
|
USB 1.1
|
|
Poziom IR
|
5Vp-p
|
|
Częstotliwość IR
|
szerokopasmowy 20K-60KHz
|
|
Odległość transmisji
|
1080P@60-150m, 4K60-120m
|
|
Przestrzeń kolorowa
|
RGB, YCbCr_4:4:4, YCbCr_4:2:2
|
|
HDR
|
HDR, HDR10, HDR10+, Dolby Vision, HLG
|
|
Format dźwięku
|
LPCM 7.1CH, Dolby True HD i DTS-HD Master
|
|
Ochrona ESD
|
Model ciała ludzkiego ±8kV (rozładowanie w powietrzu) i ±4kV (rozładowanie w kontakcie)
|
|
Połączenie
|

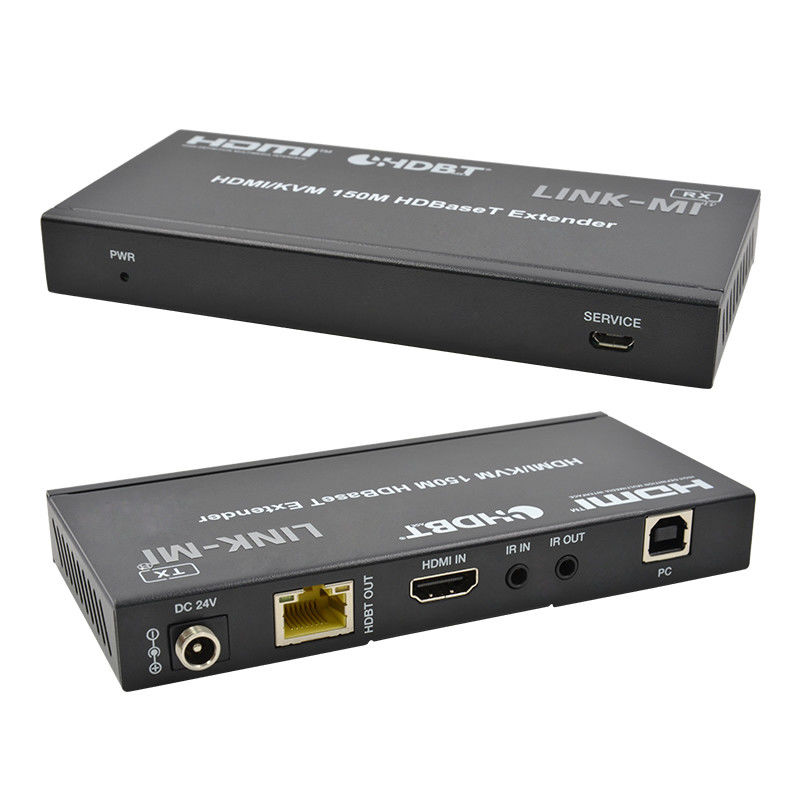

| Przekaźnik |
Wprowadzenie: 1×HDMI IN [TypeA, 19-pin kobieta]
1×IR IN [3,5 mm stereo mini-jack]
1×SERVICE [Podłączka Micro-USB]
1xUSB [USB-B, 4-pin kobieta]
Wyjście: 1×HDBT OUT [RJ45]
1xIR OUT [3.5mm Stereo Mini-jack]
|
|

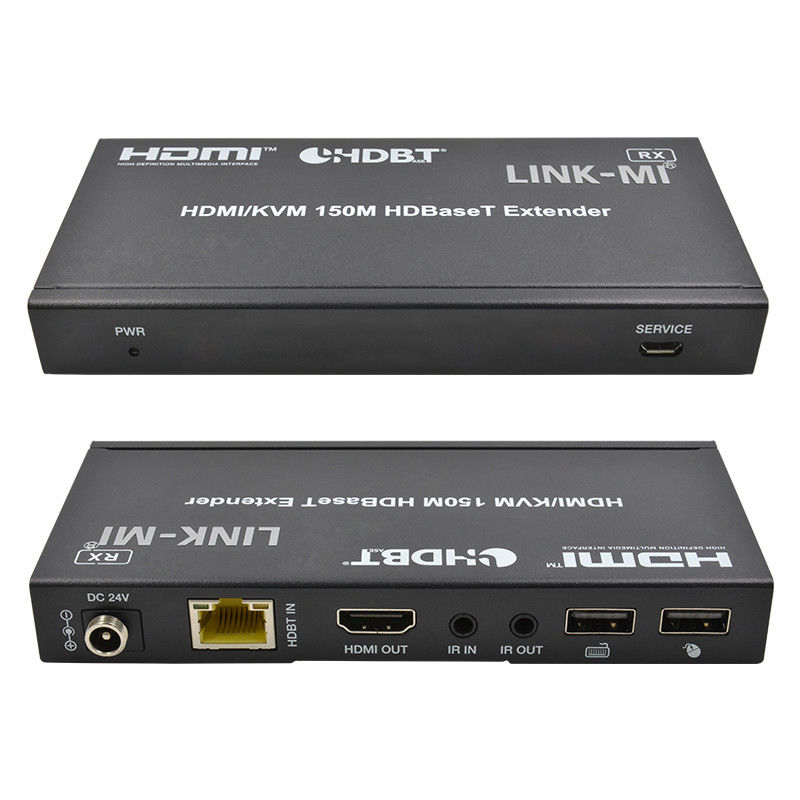

Odbiornik
|
Wprowadzenie: 1×HDBT IN [RJ45 ze światłem]
1×IR IN [3,5 mm stereo mini-jack]
1×SERVICE [Podłączka Micro-USB]
Wyjście: 1×HDMI OUT [TypeA, 19-pin kobieta]
1xIR OUT [3.5mm Stereo Mini-jack]
2xUSB [USB-A, 4-pin kobieta]
|
|
Wyroby mechaniczne
|
|
Mieszkania
|
Obudowa metalowa
|
|
Kolor
|
Czarne
|
|
Wymiary
|
Odbiornik: 140 mm (W) x 65 mm (D) x 18 mm (H)
|
|
Waga
|
nadajnik: 246g, odbiornik: 246g
|
|
Zasilanie
|
Prąd stały 24V/1A; obsługa funkcji POC
|
|
Zużycie energii
|
10W
|
|
Temperatura pracy
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Temperatura przechowywania
|
-20°C ~60°C/-4°F ~140°F
|
|
Względna wilgotność
|
20~90% RH (nie kondensujące)
|
| Uwaga:: Specyfikacje mogą ulec zmianie bez powiadomienia. |
Diagram połączeń
Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-EX150HKM 150M HDBaseT Extender z KVM.pdf
