1X4 HDMI Video Wall Controller Wsparcie wejścia USB-C, Audio, RS232
Wprowadzenie
LINK-MI LM-TV04M18Gbps 1x4 Video Wall Controller jest zaprojektowany do prawdziwego przechwytywania, konwersji AD, routingu i dystrybucji sygnału we wszystkich formatach do ściany wideo (ekranów LCD),przy zachowaniu prawdziwej transmisji sygnału cyfrowego. Zawiera wejście HDMI i USB-C z rozdzielczością do 4K@604:4:4Ponadto obsługuje optyczny audio i L/R analogowy audio de-embedding output.
Cechy
1HDMI 2.0, zgodne z HDCP 2.2 i DP1.2a
2. Wspiera wejście HDMI i wejście USB-C, a rozdzielczość wynosi do 4K@60Hz 4:4:4
3. Wspiera optyczne audio i L / R analogowe audio de-wbudowanie wyjścia

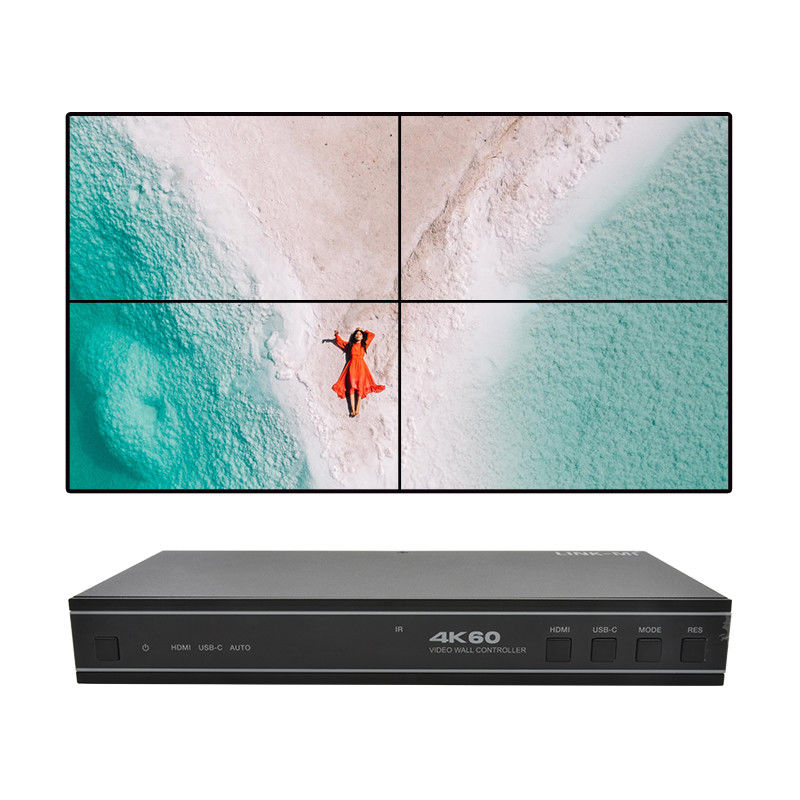

4Wspiera 8 trybów splicingu ścian wideo: 1x1, 2x1, 3x1, 4x1, 1x2, 1x3, 1x4, 2x2
5Wspiera obrót obrazu o 180°, wygodny do montażu na suficie
6. Przystosowanie ramki wsparcia do krawędzi splicingowej
7Zaawansowane zarządzanie EDID
8. Kontrola za pośrednictwem przycisków przedniego panelu, IR zdalnego sterowania i poleceń RS-232
9. prosty system podłączenia i odtwarzania, bez konieczności ustawiania napędu i instalacji
Specyfikacja
| Model nr. |
LINK-MI LM-TV04C |
| Techniczne |
| Zgodność HDMI |
HDMI 2.0b |
| Zgodność z HDCP |
HDCP 2.2 |
| Szerokość pasma wideo |
18 Gbps |
| Rozdzielczość wideo |
Wprowadzenie: do 4K@60Hz 4:4:4
Wyjście: 720P60Hz, 1080P60Hz, 4K30Hz, 1024x768P60Hz |
| Przestrzeń kolorowa |
RGB, YCbCr_4:4:4, YCbCr_4:2:2, YCbCr_4:2:0 |
| Głębokość koloru |
8/10/12 bitów |
| Poziom IR |
5Vp-p |
| Częstotliwość IR |
Częstotliwość IR |
| Formaty audio |
HDMI W/W: LPCM 2.0/5.1/7.1, Dolby Digital/Plus/EX,
DTS, DTS-EX, DTS-96/24
L/R OUT: PCM 2.0
SPDIF ((OPTYCZNY): Dolby Digital/plus, DTS 5.1, PCM 2.0 |
| Opóźnienie dźwięku |
Brak opóźnienia |
| Opóźnienie wideo |
Brak opóźnienia |
| Ochrona ESD |
Model ciała ludzkiego ± ±8kV (rozładowanie w powietrzu) &
±4kV (wyładowanie kontaktowe) |
| Połączenie |
| Porty wejściowe |
1 × HDMI INPUT [Typu A, 19-pinkowa samica]
1 × USB-C INPUT [Typu C, 24-pinkowa kobieta] |
| Porty wyjściowe |
4 × HDMI OUTPUT [Typu A, 19-pinkowa samica]
1 × Optyczny AUDIO OUT [S/PDIF]
1 × L/R AUDIO OUT [RCA] |
| Porty sterowania |
1 × RS-232 [3pin-3.81mm Phoenix connector]
1 × IR EXT [3,5 mm, stereo Mini-jack] |
| Wyroby mechaniczne |
| Tryby splicingu |
2x2, 1x4, 1x3, 1x2, 2x1, 3x1, 4x1 |
| Inne funkcje |
Napisy, powiększanie i wycinanie, kaskady, rotacja, wymazanie granicy... |
| Pozostałe |
| Mieszkania |
Obudowa metalowa |
| Kolor |
Czarne |
| Wymiary |
220 mm [W] × 100 mm [D] × 30 mm [H] |
| Waga |
590 g |
| Zasilanie |
Wprowadzenie: AC 100-240V 50/60Hz, Wyjście: DC 12V/1A
(standardy USA/UE, certyfikat CE/FCC/UL) |
| Zużycie energii |
5.5W (maksymalnie) |
| Temperatura pracy |
32 - 104°F / 0 - 40°C |
| Temperatura przechowywania |
-4 - 140°F / -20 - 60°C |
| Względna wilgotność |
20 - 90% RH (bez kondensacji) |
Diagram połączeń

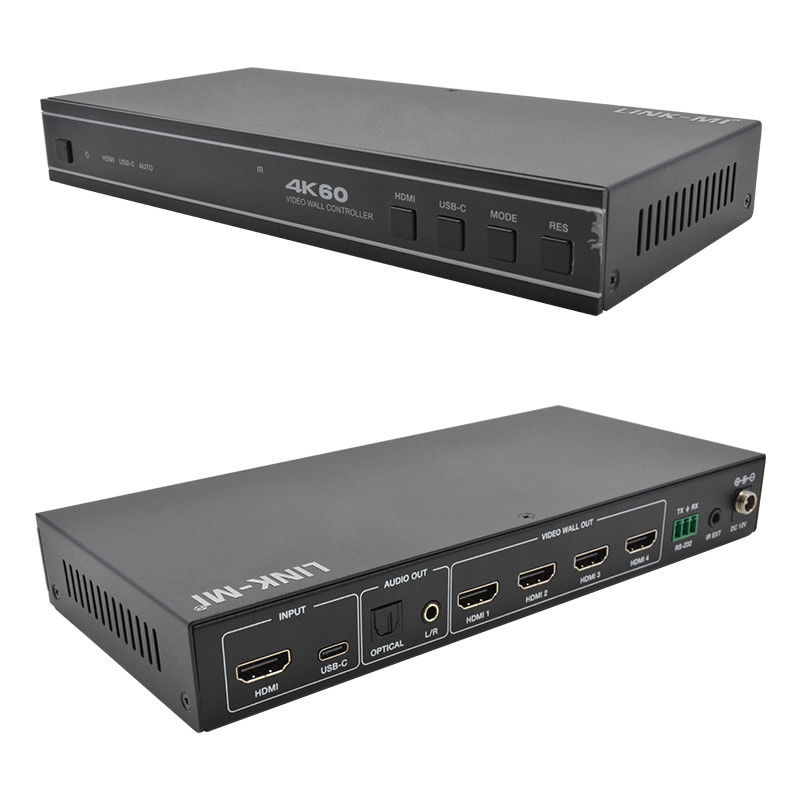

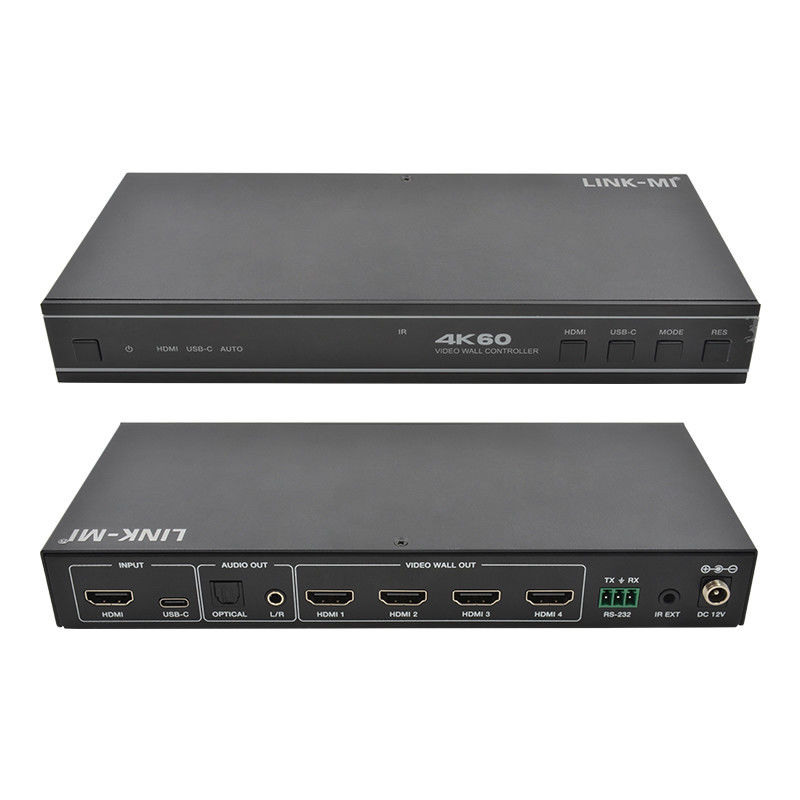

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
