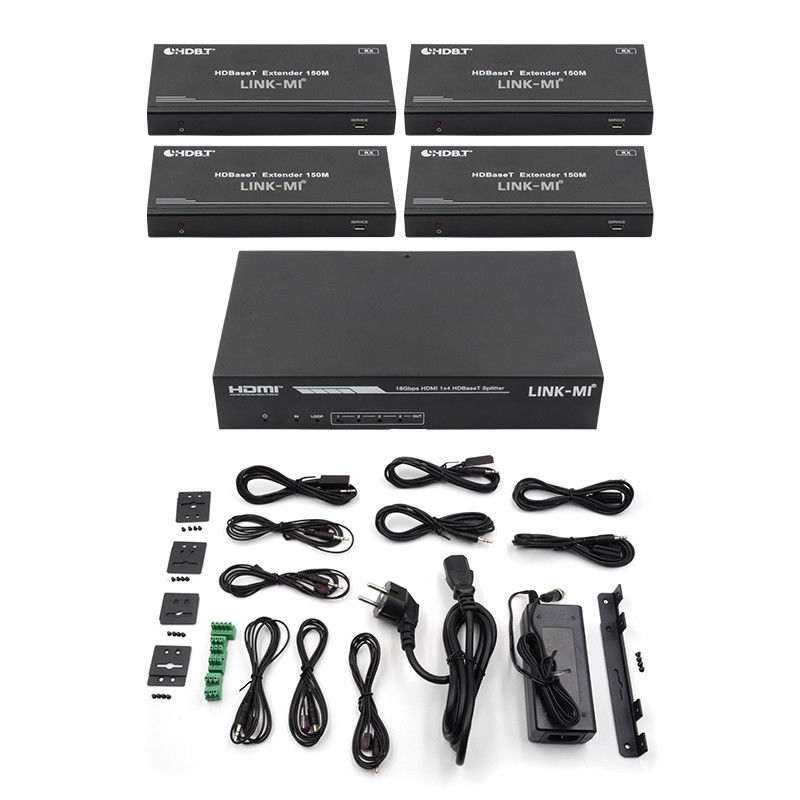

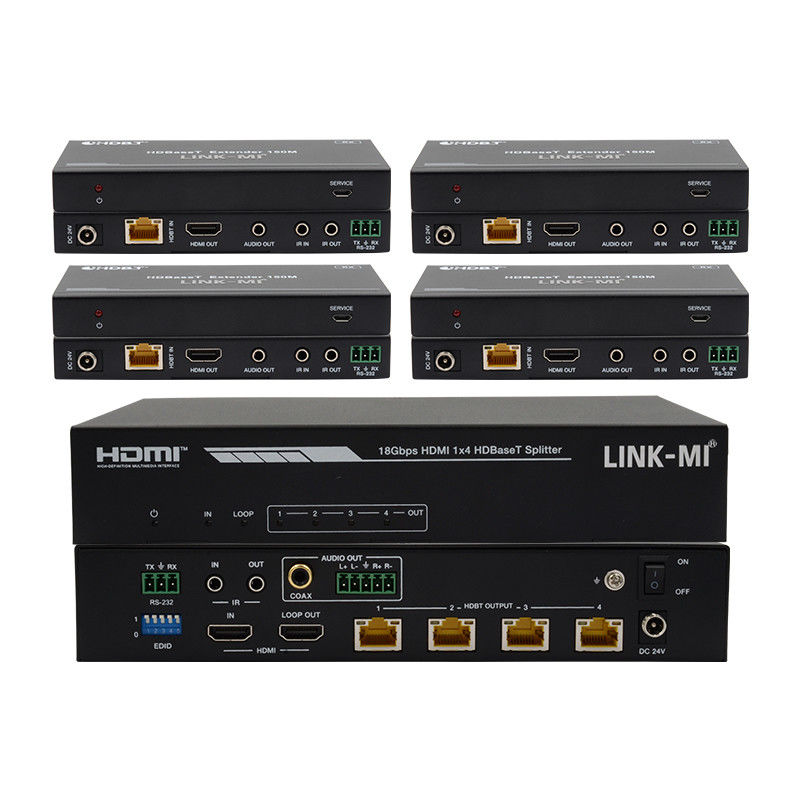

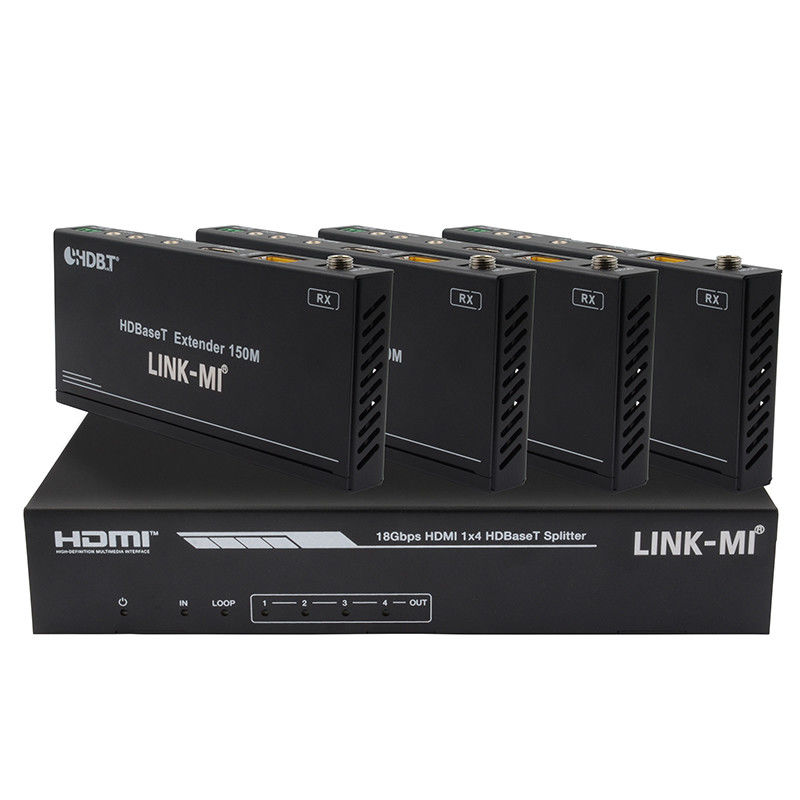

18Gbps 1x4 HDMI Splitter Extender 150m 4K Video Audio Splitter
Wprowadzenie
LINK-MI LM-SPH14-150 Ten 18Gbps HDMI 1x4 HDBaseT Splitter może dystrybuować 1 sygnał źródłowy do dowolnych 4 urządzeń wyświetleniowych.Odległość transmisji sygnału HDMI może być wydłużona do 120 metrów przy rozdzielczości 4K2K@60Hz, 150 metrów w 1080P@60Hz za pośrednictwem jednego kabla CAT6/6a/7. Produkt obsługuje przesyłanie dźwięku HD do 7.1CH.
Cechy
1HDMI 2.0b, HDCP 2.2 i HDCP 1.x zgodne
2Wspiera szerokość pasma wideo 18Gbps
3. Wspiera rozdzielczość wideo do 4K2K@60Hz 4:4:4
4Wspiera HDR, HDR10+, HLG i Dolby
5. Wspiera transmisję dźwięku HD do 7.1CH
6. Wspierają cyfrowe i analogowe wyjścia audio
7. Rozszerzyć odległość transmisji sygnału do 120 metrów przy rozdzielczości 4K2K@60Hz, 150 metrów przy rozdzielczości 1080P@60Hz za pośrednictwem jednego kabla CAT6/6a/7
8. Wspiera 1 wejście HDMI, 1 wyjście pętli HDMI i 4 wyjścia HDBaseT.
9. IR, RS-232 przekierowane do wyjścia HDBaseT
10Zaawansowane zarządzanie EDID
11. Wspiera funkcję POC jednokierunkowej (tylko od nadajnika do odbiornika)
12Kompaktna konstrukcja umożliwiająca łatwą i elastyczną instalację
Specyfikacja
|
Techniczne
|
|
Zgodność HDMI
|
HDMI 2.0b
|
|
Zgodność z HDCP
|
HDCP 2.2/1.x
|
|
Szerokość pasma wideo
|
594 MHz/18 Gbps
|
|
Rozdzielczość wideo
|
Do 4k2k@60Hz 4:4:4
|
|
Głębokość koloru
|
8-bitowe, 10-bitowe, 12-bitowe ((1080p@60Hz)
8-bitowe (4K2K@60Hz YUV4:4:4)
8-bitowy, 10-bitowy, 12-bitowy.2/2/4:2:0)
|
|
Przestrzeń kolorowa
|
RGB 4:4:4, YCbCr 4:44 / 4:22 / 4:2:0
|
|
HDR
|
Wspiera HDR, HDR10+, HLG, Dolby vision
|
|
Formaty dźwięku HDMI
|
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus, DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
|
Formaty dźwięku koaksjalnego
|
PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1
|
|
Analogiczne formaty audio
|
PCM 2.0CH
|
|
Ochrona ESD
|
Model ludzkiego ciała ±8kV (rozładowanie w powietrzu)&
±4kV (wyładowanie kontaktowe)
|
|
Połączenie
|
|
Wpływ
|
1 × HDMI typu A (19-pin kobieta)
|
|
Produkcja
|
1 × HDMI typu A (19-pin kobieta)
4x HDBaseT OUT [RJ45]
1x Koaksjalny Audio OUT [RCA]
1x L/R Audio OUT [pięciopinowy złącze Phoenix]
|
|
Kontrola
|
1 × RS-232 (3-pin Phoenix konektor)
1x przełącznik EDID DIP [5-pin]
1x IR IN [3,5 mm Stereo Mini-jack]
1x IR OUT [3,5 mm stereo mini-jack]
|
|
Wyroby mechaniczne
|
|
Mieszkania
|
Obudowa metalowa
|
|
Kolor jedwabiany
|
Czarne
|
|
Wymiary
|
Przekaźnik: 220 mm (W) × 130 mm (D) × 40 mm (H)
Odbiornik: 140 mm (W)×65 mm (D)×18 mm (H)
|
|
Waga
|
Nadajnik: 853g
Odbiornik: 246 g
|
|
Zasilanie
|
Wprowadzenie: AC100 - 240V 50/60Hz, Wyjście: DC 24V/2.7A
(normy USA/UE, certyfikat CE/FCC/UL)
|
|
Zużycie energii
|
35 W
|
|
Operacja
Temperatura
|
0°C ~ 40°C / 32°F ~ 104°F
|
|
Temperatura przechowywania
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Względna wilgotność
|
20~90% RH (nie kondensujące)
|
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

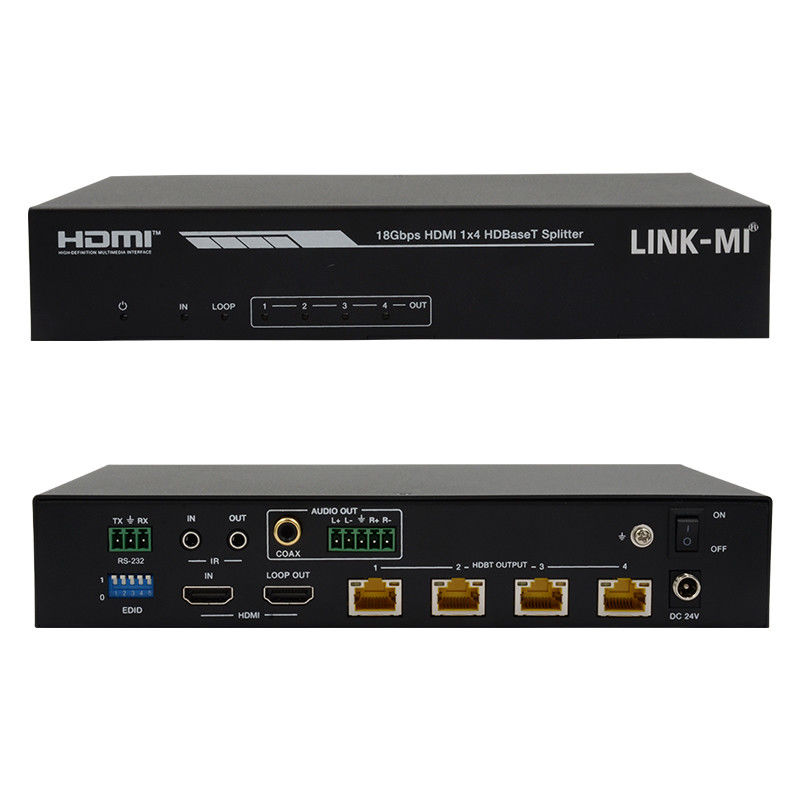

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-SPH14-150 1x4 HDBaseT Splitter 150m.pdf
