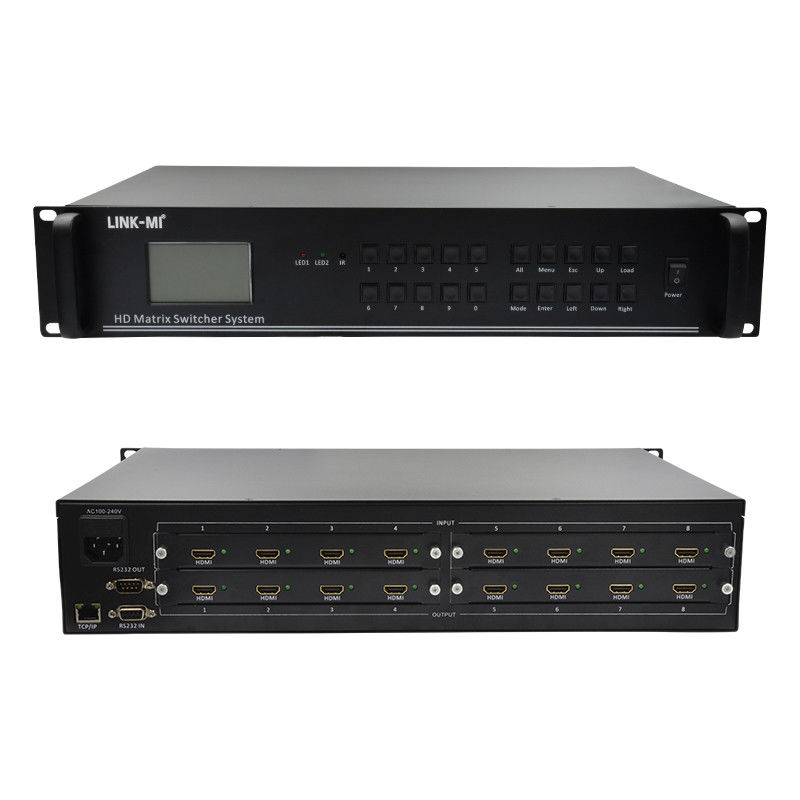

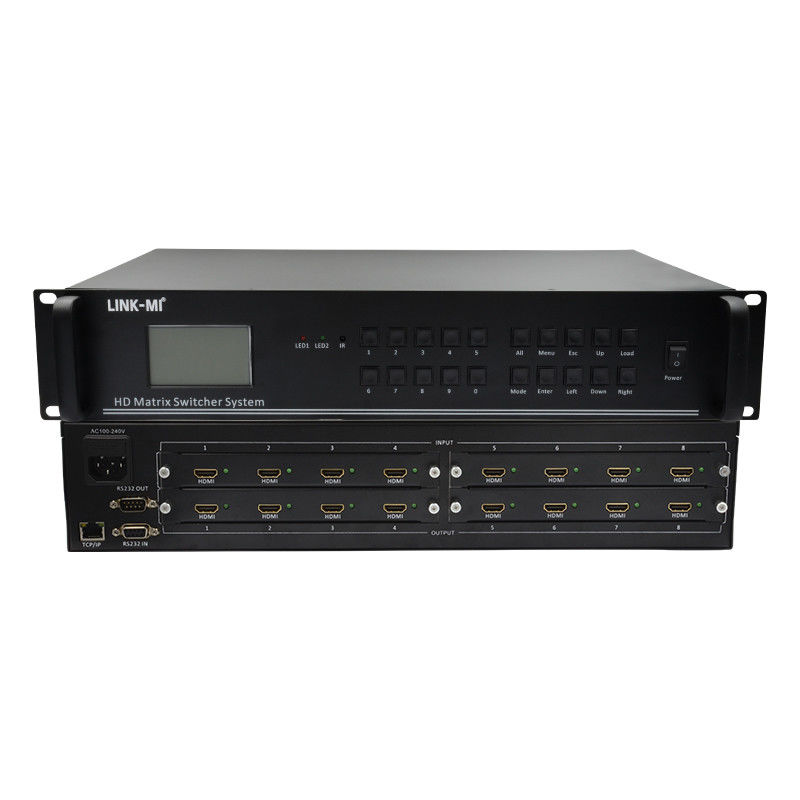

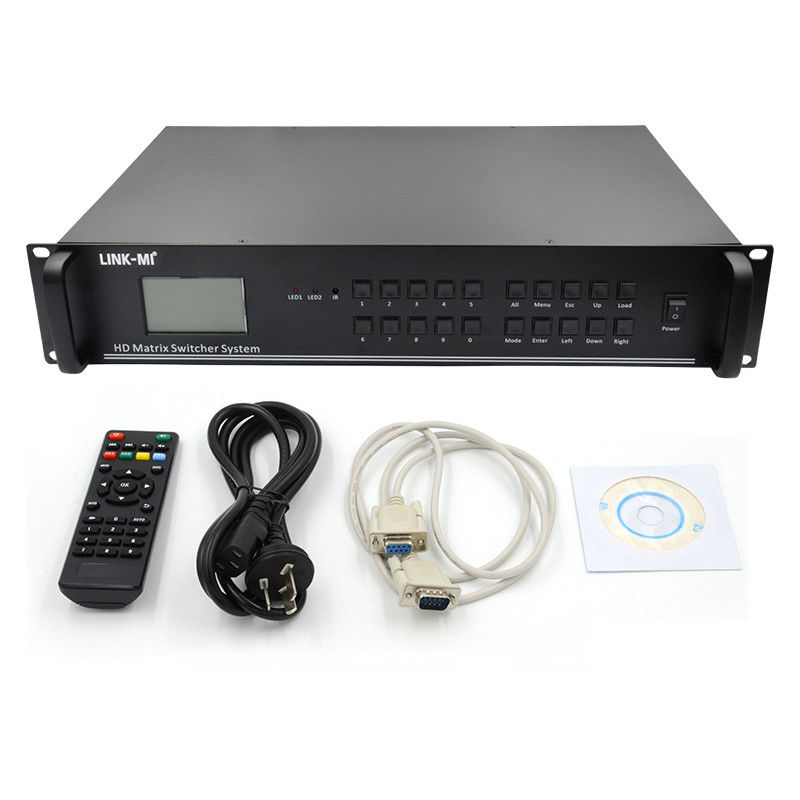

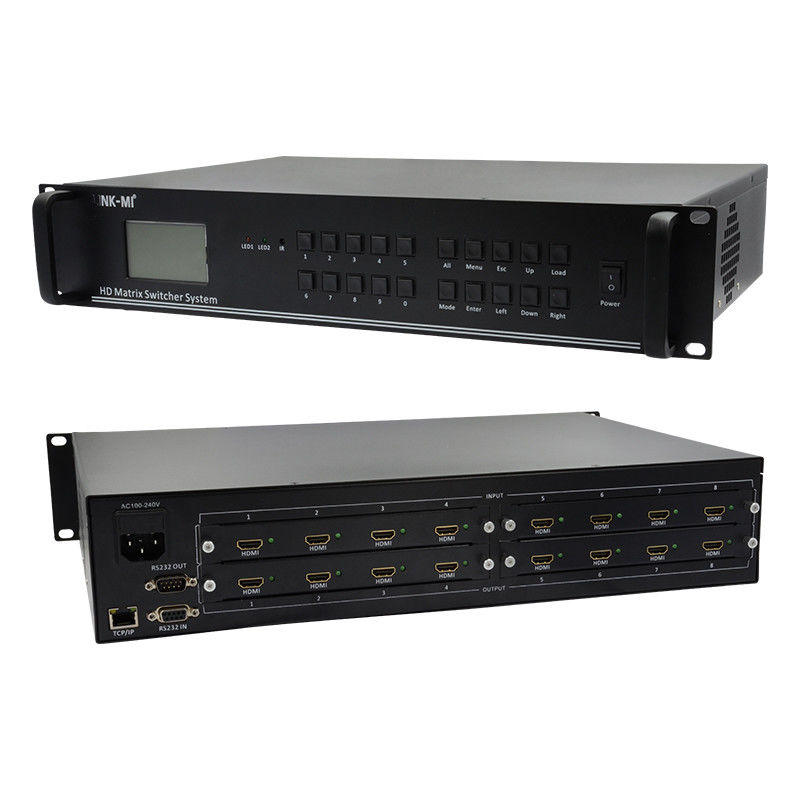

4K Video Matrix 8X8 HDMI Matrix Switcher System Support RS232 TCP/IP Remote Control
Wprowadzenie
LINK-MI LM-MX88H 4K 8x8 Matrix Switcher jest profesjonalnym urządzeniem do przełączania sygnałów wideo o wysokiej wydajności do przełączania krzyżowego wielu sygnałów wejściowych i wyjściowych wideo.Przyjmuje zaawansowany procesor obrazu o wysokiej wydajności, aby zminimalizować osłabienie transmisji sygnału, obraz i sygnał dźwiękowy mogą być wysokiej wiarygodności wyjścia.
Matrix jest wykorzystywany głównie w inżynierii nadawczej i telewizyjnej, salach konferencyjnych multimedialnych, inżynierii dużych ekranów, nauczaniu telewizji,Centrum dowodzenia i kontroli oraz inne okazje. Produkt ten obsługuje klucze podwozia, zdalne sterowanie podczerwonym, port seryjny RS-232, TCP/IP (niestandardowy) i otwarty kod sterowania dla centralnego sterowania.
Cechy
1Zintegrowana konstrukcja konstrukcyjna, standardowe wejście 8 HDMI i wyjście 8 HDMI, kompatybilne z HDMI, formatem sygnału DVI, obsługa wersji HDCP1.4;
2Wspiera najwyższą rozdzielczość: 3840x2160P@30Hz;
3. Wspiera funkcję transmisji przejrzystej EDID, a także ustala stałą informację identyfikacyjną EDID;
4szerokość pasma 3,4 Gbps (całkowita szerokość pasma 10,2 Gbps);
5. Wspiera Blu-ray DVD lub inne urządzenia wymagające dekodowania HDCP;
6. Z funkcją pamięci wyłączania mocy i funkcją ochrony pola wyłączania mocy;
7. Wiele sposobów sterowania: standardowy przycisk podwozia, zdalne sterowanie podczerwonym, seryjny port RS-232, centralne sterowanie, opcjonalne sterowanie TCP-IP;
8. Zasilanie: 100~240V AC, 50/60HZ.
Specyfikacja
| Model nr. |
LM-MX88H |
|
Wprowadzenie wideo
|
|
Wpływ
|
HDMI 1.4, HDCP1.4
|
|
Złącze wejściowe
|
HDMI 1.4
|
|
Opór wejściowy
|
50Ω
|
|
Wyjście wideo
|
|
Produkcja
|
HDMI, DVI, VGA
|
|
Złącze wyjściowe
|
HDMI 1.4
|
|
Impedancja wyjściowa
|
50Ω
|
|
Sygnał wideo
|
|
Zyski
|
0 Db
|
|
Sygnał wideo
|
HDMI, DVI, VGA
|
|
Maksymalna rozdzielczość obsługi
|
3840*2160@30HZ,1920*12000@60HZ,1920*1080@60HZ,kompatybilny z tyłu
|
|
Zarządzanie EDID
|
Wspieranie funkcji przesyłu przejrzystego EDID i funkcji wiązania EDID
|
|
Zarządzanie HDCP
|
Wspiera standard HDCP 1.4 ochrony treści cyfrowych o dużej przepustowości.
|
|
Sygnał dźwiękowy
|
|
Digital audio
|
Wspiera transmisję dźwięku HDMI
|
|
Sekcja sterowania
|
|
Port seryjnego sterowania
|
Włącza RS-232 o 9-pinie
|
|
Infraczerwone sterowanie zdalne
|
Domyślne urządzenie sterujące podczerwonym
|
|
Układ sterujący przednim panelem
|
Przycisk
|
|
Protokół
|
TCP/IP poprzez sterowanie PTNET (panele programowalne)
|
|
Konwencjonalny
|
|
Zasilanie
|
100VAC ~ 240VAC, 50/60Hz
|
|
Temperatura
|
-20 ~ +70°C
|
|
wilgotność
|
10% ~ 90%
|
|
Zużycie energii
|
40 W
|
|
Rozmiar podwozia
|
483x309x133 mm (LxWxH)
|
|
Waga produktu
|
60,75 kg
|
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń
Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-MX88H 8x8 Hybrid Matrix Switcher System.pdf
