4K 2X2 HDMI Video Wall Controller 1X4 Pionowa ściana telewizoraRozszerzacz z wieloma ekranami
Wprowadzenie
Rozszerzacz ekranu wielofunkcyjnego serii LINK-MI LM-TVM04-4K jest również nazywany procesorem splicingowym o nadwyższej rozdzielczości, procesorem splicingowym punkt-punkt.Główną cechą produktu jest to, że może on obsługiwać wejście o rozdzielczości większej niż 4K, a także realizować bezstronny, jednakowy, niezniekształcony i nieprzerwany wyświetlacz obrazów punkt do punktu.
LM-TVM04-4K Series Multi-screen Extender może obsługiwać dowolne ustawienia trybu w maksymalnie 16 splicech, a także może ustawić różne super rozdzielczości dla różnych trybów splicingu.1x3 obsługuje wejście 5760x1080@60Hz, 3x1 obsługuje wejście o rozdzielczości 3240x1920@60Hz...(Wspiera dostosowanie do większej liczby wyników, np. tryb 3x3 obsługuje wejście 5760x3240@30Hz, tryb 2x3 obsługuje wejście 5760x2160@30Hz,Tryb 3x2 obsługuje wejście 3840x3240@30Hz)
Poprzez kaskadowe rozszerzanie wielu ekranów, może obsługiwać super-duże szwy punkt-punkt lub więcej szwów ekranu z super-większą rozdzielczością bez deformacji lub rozciągania.Na przykład:, dwa zestawy LM-TVM09-4K mogą tworzyć 3x6 szwy punkt do punktu, a całkowita rozdzielczość osiąga 11520x3240.
Cechy
1Wpis 1 kanału DP1.2 i 1 kanału HDMI1.4
2. Wspiera dowolny tryb splicingu w obrębie 4 wyświetlaczy (Wspiera również dostosowanie w obrębie 16 wyświetlaczy)
3. Modułowa konstrukcja, może dostosować różne różne skali splicingowe
4. Jeden port wejściowy DP obsługuje 5760x3240@30Hz, 5760x1080@60Hz i inne ultra wysokiej rozdzielczości wejścia
5. Wspierają funkcję niestandardowej rozdzielczości, realizują wyświetlacz o super rozdzielczości z równymi proporcjami bez deformacji i rozciągania
6. Wspiera różnorodne opcje rozdzielczości wyjściowej, kompatybilne z ekranami LCD i projekcjami o różnej rozdzielczości
7. Wspiera 1x2, 1x3, 2x1, 3x1 pełny bezstratny wyświetlacz punkt do punktu, a inne tryby są proporcjonalne wyświetlacze (Wspiera więcej dostosowania do większej liczby wyjściów, aby osiągnąć większy tryb splicingu,np. 2x3, 3x2, 3x3 pełny bezstratny wyświetlacz punkt do punktu)
8Wiele urządzeń może być używanych razem, aby uzyskać punkt do punktu wyświetlania super dużych ścian wideo.
9. Wspiera 180 stopni odwrócenia i brzegu osłony dowolnego obrazu
10Wspiera zdalne sterowanie podczerwonym, klucz podwozia, sterowanie RS-232.
Specyfikacja
| Model nr. |
LM-TVM04-4K |
| Wprowadzenie sygnału |
| Interfejs wejścia |
1x wejście HDMI1.4, 1x wejście DP1.2 |
| Rozdzielczość wejścia DP |
3840x2160@60Hz, 5760x3240@30Hz, 1920x3240@60Hz.
Kompatybilność z przeszłością i niestandardowa rozdzielczość;
|
| Rozdzielczość wejścia HDMI |
obsługa 3840x2160@30Hz, 1920x3240@30Hz, kompatybilna z przeszłością i niestandardowa rozdzielczość; |
| Swydajność płomienia |
| Interfejs wyjściowy |
2 do 16 portów HDMI (LM-TVM04-4K ma 4 wyjścia HDMI)
obsługa synchronicznego wyjścia audio i wideo;
1 3,5 mm dźwięk stereo lewego i prawego kanału, stosowany do podłączenia do stereo;
|
| Rozdzielczość wyjściowa |
1024*768@60Hz, 1280*800@60Hz, 1280*720@60Hz, 1920*1080@60Hz, 1920*1200@60Hz, rozdzielczość można przełączać; |
| Inne funkcje |
| Głębokość barwy |
24-bitowy, 16,77 miliona kolorów |
| Sposób kontroli |
Przyciski podwozia, zdalne sterowanie, RS232; |
| Napięcie wejściowe |
Małe podwozie DC12V; podwozie 1U i 2U AC110-220V; |
| Tryb wyświetlania |
dowolny tryb w obrębie 16 szwów (LM-TVM04-4K obsługuje tryby ściany wideo w obrębie 4 wyświetlaczy) |
| Rozmiar podwozia, waga |
| Mała sprawa |
Wielkość maszyny: 302mm (długość) x 152mm (szerokość) x 40mm (wysokość),waga: 1,3KG |
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |

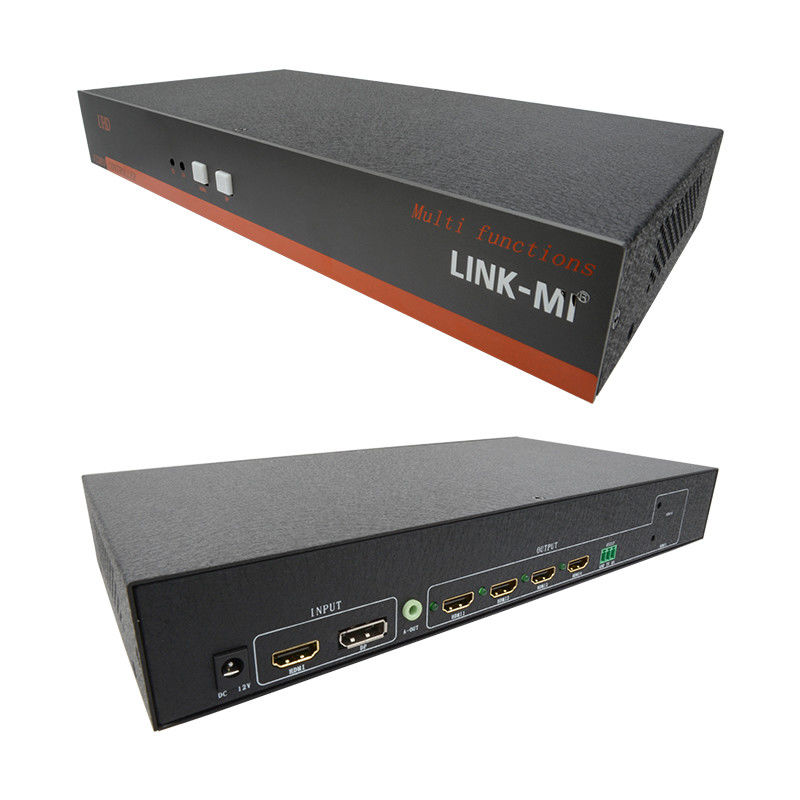

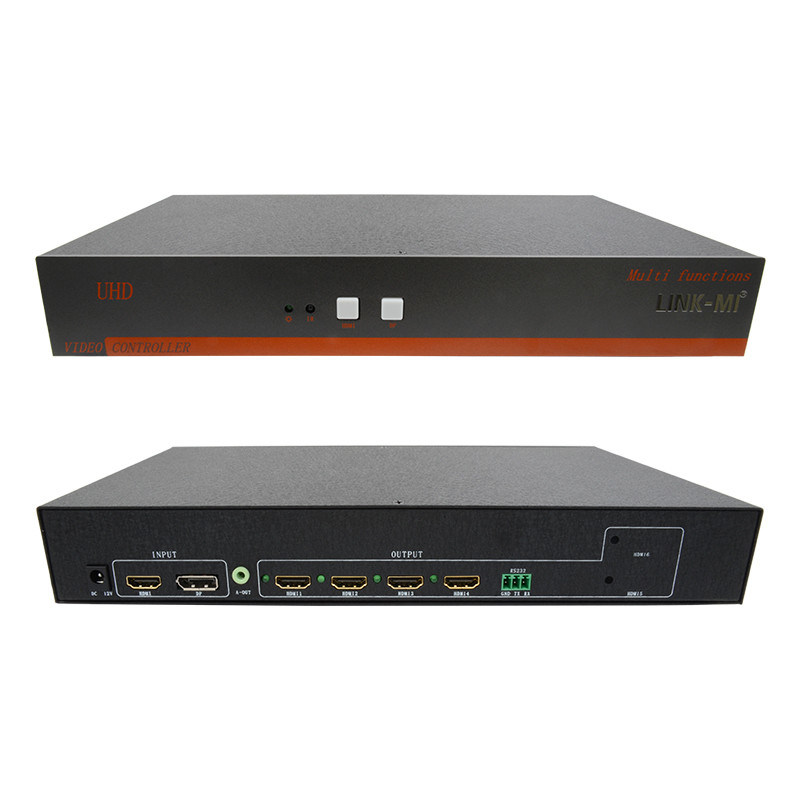

Opis panelu
Diagram połączeń

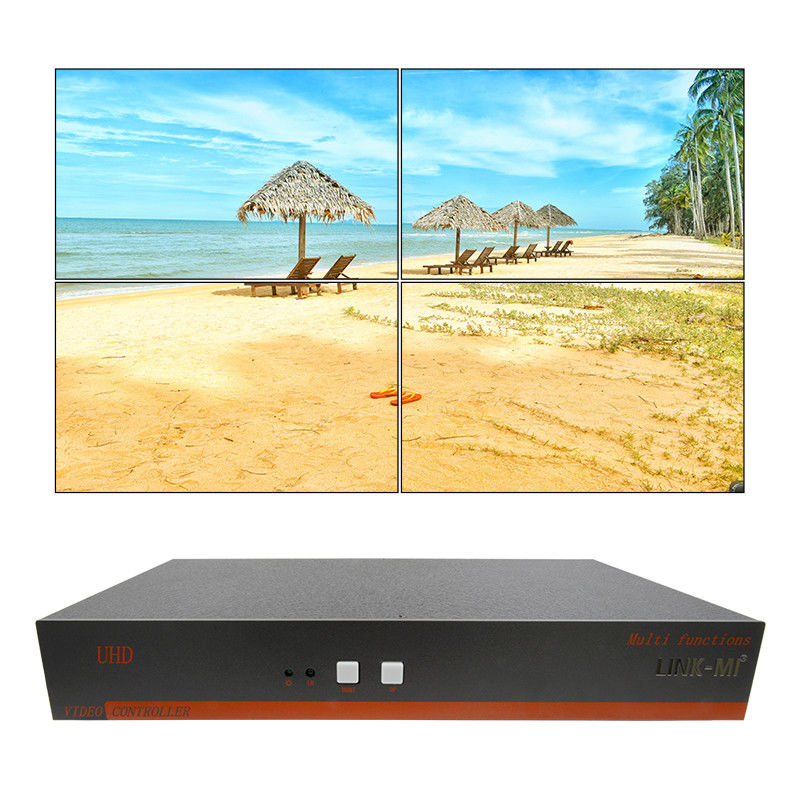

Tryb ściany wideo
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-TVM04-4K 4-kanałowy rozszerzacz ekranu 4K...
