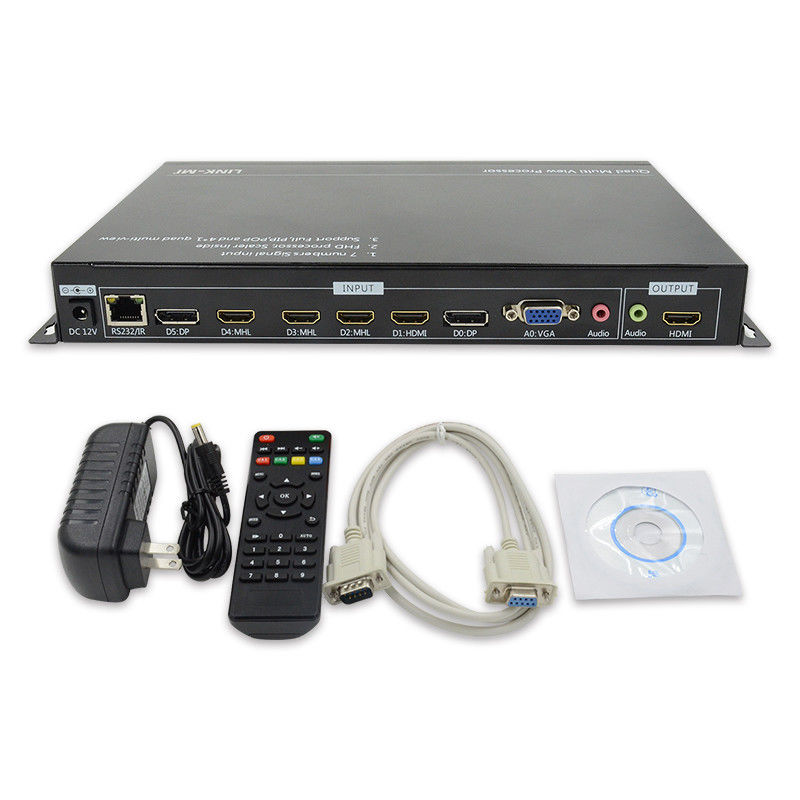

4x1 HDMI Multi-Viewer PIP POP z IR Remote RS232 Control Center Control
Wprowadzenie
LINK-MI LM-TS71 4x1 HD Quad Video Multiviewer jest wysokiej wydajności,jego główną funkcją jest umożliwienie jednoczesnego wyświetlania czterech sygnałów HD lub analogowych na wyświetlaczu o bardzo wysokiej rozdzielczości w trybie quad, i zawierają funkcję PIP, POP. Ten rodzaj wielofunkcyjnego przeglądarki wideo HD Quad obsługuje 1 kanał VGA, 2-stronny DP, 4-stronny wejście sygnału HDMI. Maksymalny sygnał wejściowy DP obsługuje 1920x1080@60Hz,najwyższy sygnał wejściowy HDMI może obsługiwać 1920x1080@60Hz, a maksymalna rozdzielczość wyjściowa do 1920x1080@60Hz; obsługa wyjścia sygnału HDMI 1, rozdzielczość wyjściowa i częstotliwość odświeżania do 1920x1080@60Hz.
LM-TS71 4x1 HD Quad Video Multiviewer wykorzystuje obecnie stosunkowo dużą liczbę standardowych produktów na rynku,Produkty te są wykorzystywane głównie w miejscach, w których potrzeba jednolitego urządzenia wyświetlającego jednocześnie wiele sygnałów HD w miejscu pracy, np. podczas konferencji wideo., nauczanie, wystawy... itp.
Cechy

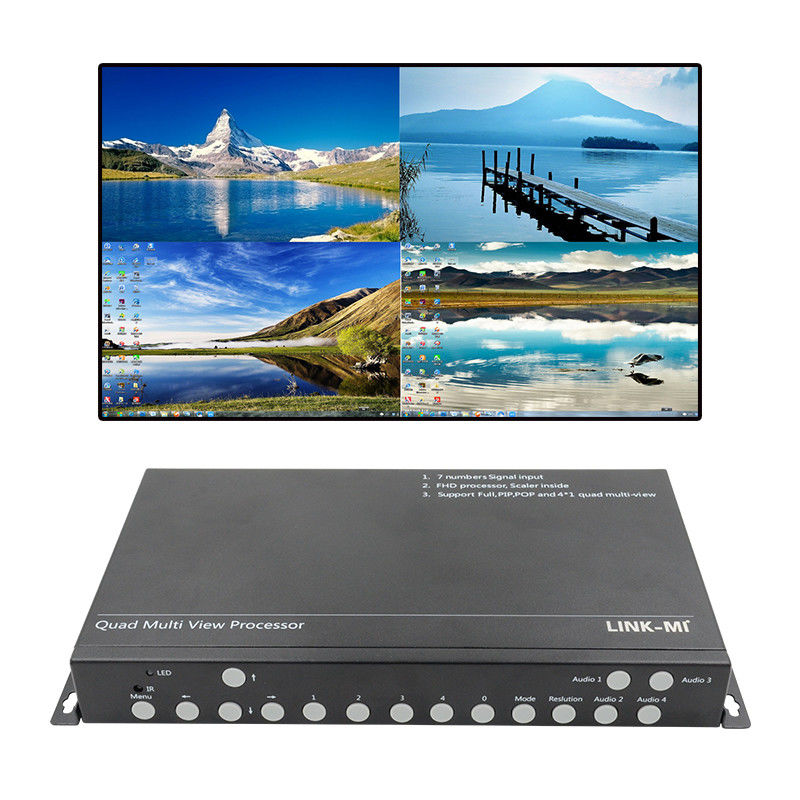

1. Wspiera jedno urządzenie wyświetlające jednocześnie 4 sygnały o wysokiej rozdzielczości lub przełącza określony sygnał na wyświetlacz pełnoekranowy.
2. Wspiera 1 kanał VGA, 2-stronny DP, 4-stronny HDMI (w tym 3-stronny kompatybilny sygnał mobilny) sygnał wejściowy.
3. Wspiera 1 wyjście HDMI, rozdzielczość wyjściowa do 1920x1080@60Hz.
4Wszystkie sygnały wejściowe zawierają dźwięk, wspierają synchroniczne przełączanie dźwięku i wideo oraz cztery niezależne przełączniki dźwiękowe pod czwartkowaniem.
5Wspiera funkcję POP, PIP.
6- Wsparcie sterowania przyciskami podwozia, pilota IR, seryjnym portem RS-232 i centralnym sterowaniem.
Specyfikacja
| Nazwa |
Specyfikacja |
| Wprowadzenie sygnału |
| Port wejściowy |
1 kanał VGA, 2-stronny DP, 4-stronny HDMI, 4-stronny USB, 1 lewy i prawy kanał audio |
| Rozstrzygnięcie |
DP obsługuje maksymalną rozdzielczość 1920×1080 @ 60HZ, kompatybilną z przeszłością;
HDMI obsługuje maksymalną rozdzielczość 1920×1080 @ 60HZ, kompatybilna w dół
|
| dźwięk |
Audio wejściowe obsługuje 3,5 mm interfejs audio do wiązania VGA |
| Głębokość barwy |
24 bitów, 1677 dziesięć tysięcy |
| W trybie POP, PIP |
Model stały |
| wydajność |
| interfejs |
1 kanałowe urządzenia wyświetlania HDMI 1.4 z podłączonym wyłączeniem obsługujące synchronizację dźwięku i wideo;
3,5 mm stereo dźwiękowe z lewej i prawej strony, do podłączenia stereo
|
| Rozstrzygnięcie |
1920×1080 @ 60HZ, 1280×720 @ 60HZ opcjonalnie |
| Głębokość barwy |
24 bitów, 1677 dziesięć tysięcy |
| Tryb sterowania |
RS232, IR, klucz do walizki. |
| Oprogramowanie sterowania |
Nie dostępne |
| napięcie |
Prąd stały: 12 V |
| wymiar |
278mm(L) × 36mm(H) × 166mm(W) |
| masę |
10,2 kg |
| Władza |
Maksymalnie 15 W |
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

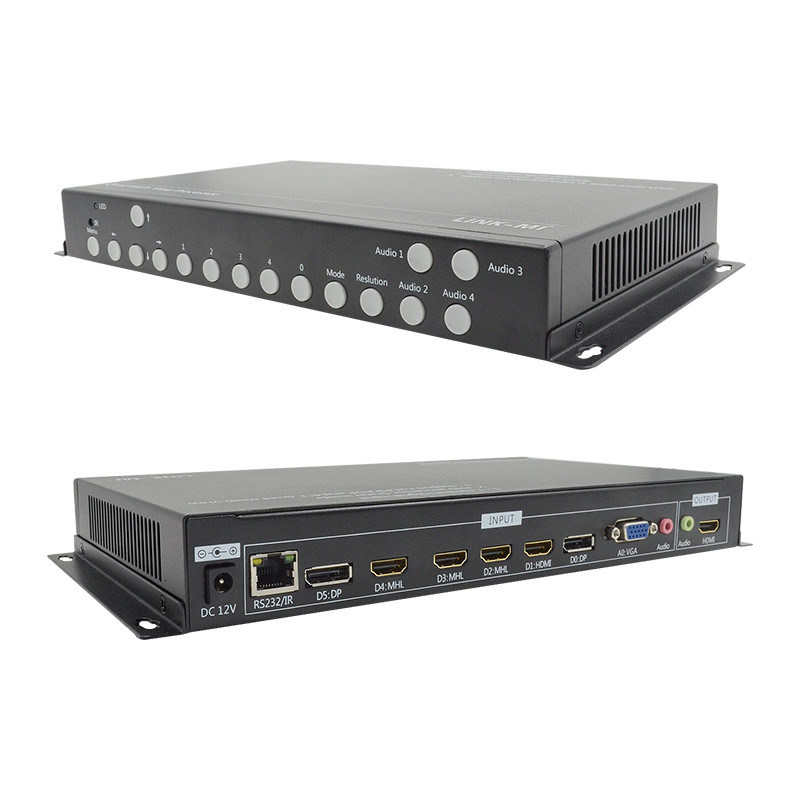

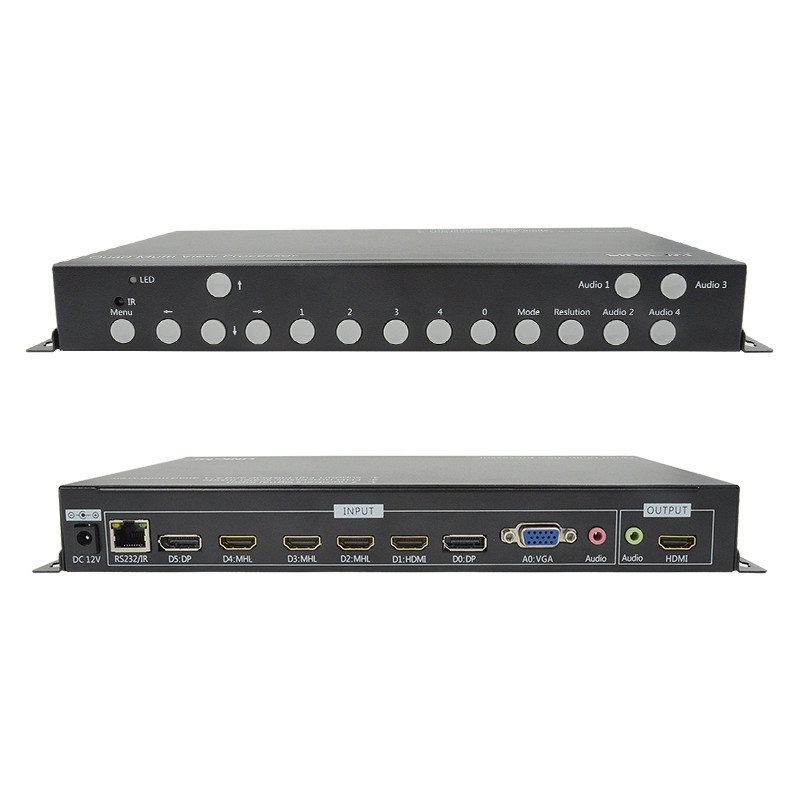

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-TS71 4x1 HD Video Multiplexer.pdf
