4X4 HDMI Matrix Switch 4K Video Switcher Support Downscaler z audio ARC
Wprowadzenie
LINK-MI LM-MX44D Ten wysokowydajny przełącznik macierzysty HDMI może przełączać dowolne z czterech źródeł HDMI 2.0 na cztery wyświetlacze HDMI 2.0.Każde wejście i wyjście obsługuje rozdzielczość do 4K60 444 i HDCP 2.2Wyjścia mogą być indywidualnie skalowane do 1080p.
Funkcja ARC może zwrócić dźwięk urządzenia wyświetlającego tylko na wyjście z portu koaksjalnego.Ten przełącznik można sterować z przedniego panelu, RS-232, IR remote lub TCP/IP.
Cechy
1HDMI 2.0, zgodne z HDCP 2.2 / HDCP 1.4 i DVI 1.0
2Cztery wejścia wideo HDMI 2.0 o rozdzielczości do 4K60 444
3Cztery wyjścia wideo HDMI 2.0 o rozdzielczości do 4K60 444
4. Cztery wyjścia mogą być indywidualnie skalowane dla 4K→1080p
5. Wyjście audio z analogowych portów L/R i Koaxial
6. ARC audio zwrot do wyjścia tylko portów skoaksialnych
7. Wbudowany interfejs graficzny sieci Web do sterowania TCP/IP
8Zaawansowane zarządzanie EDID obsługiwane
9Cztery metody sterowania: panel przedni, RS-232, IR remote i TCP/IP
10Kompaktna konstrukcja umożliwiająca łatwą i elastyczną instalację
11Wspiera 3D, HDR
Specyfikacja
| Model nr. |
LM-MX44D |
| Techniczne |
| Zgodność HDMI |
HDMI 2.0 |
| Zgodność z HDCP |
HDCP 2.2 i HDCP 1.4 |
| Szerokość pasma wideo |
18 Gbps
|
| Rozdzielczość wideo |
4K2K 50/60Hz 4:4:4
4K2K 50/60Hz 4:2:0
4K2K 30Hz 4:4:4
1080p, 1080i, 720p, 720i, 480p, 480i
Wszystkie formaty telewizorów 3D HDMI
Wszystkie rozdzielczości komputera, w tym 1920 x 1200 |
| Skalowanie wyjścia |
4K do 1080p |
| Wsparcie 3D |
- Tak, proszę. |
| Przestrzeń kolorowa |
RGB, YCbCr4:4:4, YCbCr4:2:2, YCbCr 4:2:0 |
| Głębokość koloru |
8-bitowe, 10-bitowe, 12-bitowe [1080P, 4K30Hz, 4K60Hz (YCbCr 4:2[Przepis:
8-bitowe [4K60Hz (YCbCr 4:4:4)] |
| Formaty dźwięku HDMI |
PCM2.0/5.1/7.1CH, Dolby Digital/Plus/EX, Dolby True HD,
DTS, DTS-EX, DTS-96/24, DTS High Res, DTS-HD Master Audio, DSD |
| Formaty dźwięku koaksjalnego |
PCM2.0, Dolby Digital / Plus, DTS 2.0/5.1 |
| Formaty dźwiękowe L/R |
PCM2.0CH |
| Wsparcie HDR |
HDR10, HDR10+, Dolby Vision, HLG.
|
| Ochrona ESD |
Model ciała ludzkiego: ±8kV (rozładowanie w powietrzu),
±4kV (wyładowanie kontaktowe) |
| Połączenia |
| Porty wejściowe |
4x HDMI Typ A [19-pin kobieta] |
| Porty wyjściowe |
4x HDMI Typ A [19-pin kobieta]
4x dźwięk L/R [3,5 mm stereo Mini-jack]
4x COAX audio [RCA] |
| Porty sterowania |
1x TCP/IP [RJ45]
1x RS-232[3-pin Phoenix Connector]
1x IR EXT [3,5 mm stereo mini-jack] |
|
Wyroby mechaniczne
|
| Mieszkania |
Obudowa metalowa
|
| Kolor |
Czarne
|
| Wymiary |
220 mm (W) × 105 mm (D) × 44 mm (H)
|
| Waga |
792 g
|
| Zasilanie |
Wprowadzenie: AC100~240V 50/60Hz
Wyjście: DC12V/2.5A (złącze blokujące)
|
| Zużycie energii |
10W (maksymalnie), 1,56W (standby)
|
| Temperatura pracy |
0°C ~ 40°C / 32°F ~ 104°F
|
| Temperatura przechowywania |
-20°C ~ 60°C / -4°F ~ 140°F
|
| Względna wilgotność |
20~90% RH (nie kondensujące)
|
| Rozdzielczość / długość kabla |
HDMI W / OUT
4K60 - stopy / metry: 10ft / 3M
4K30 - stopy / metry: 30ft / 10M
1080P60 - stopy / metry: 42ft / 15M
|
|
Zaleca się stosowanie kabla HDMI Premium High Speed.
|
Diagram połączeń

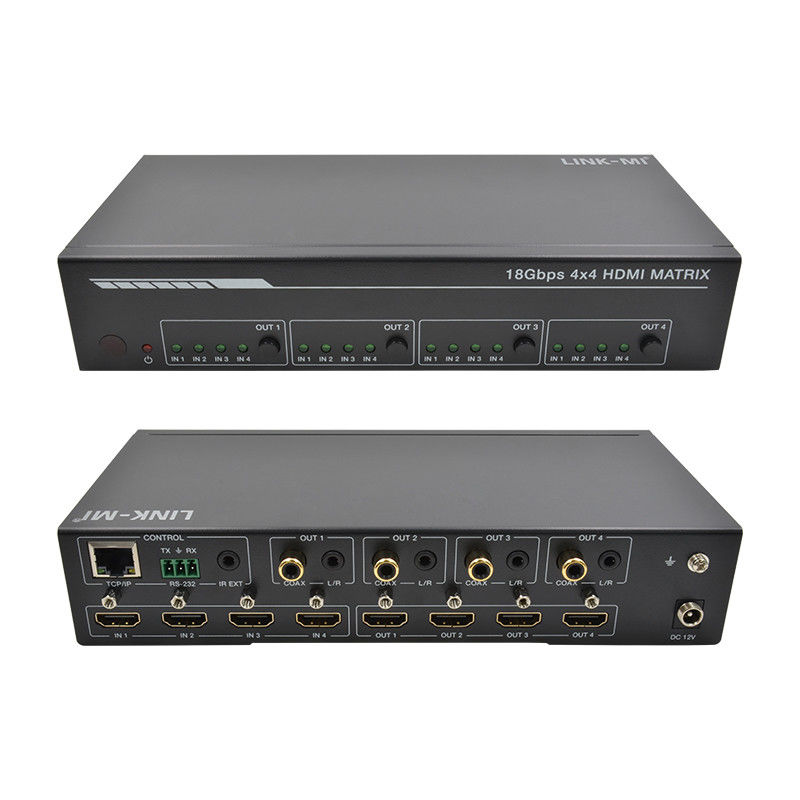

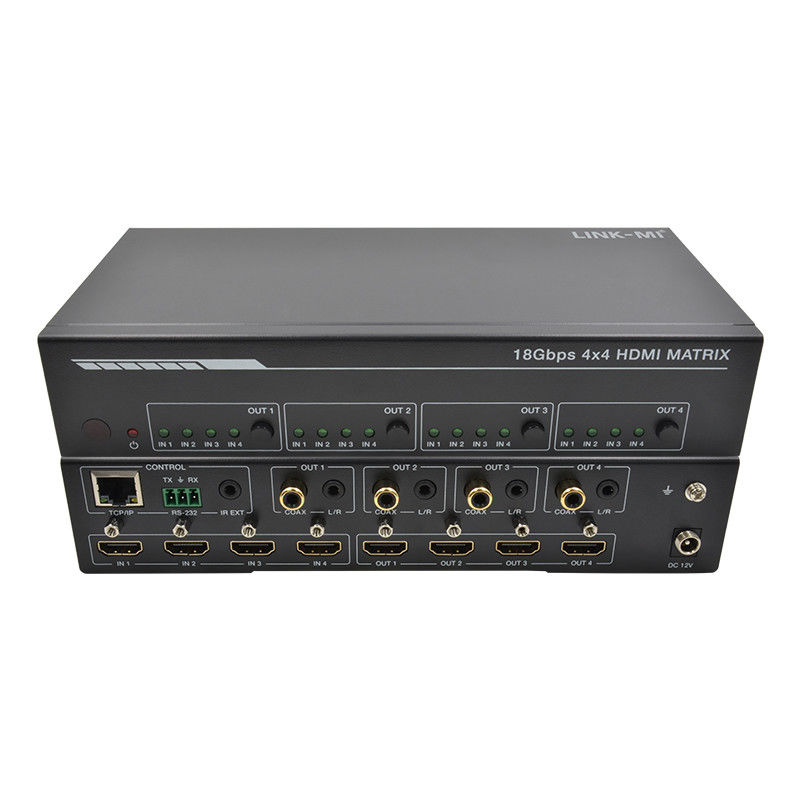

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-MX44D 4x4 HDMI Matrix 4K60Hz, 18Gbps, z LR C...
