4X2 HDMI Matrix Switch wspiera ekstrakcję dźwięku 4K do 1080P EDID
Wprowadzenie
LINK-MI LM-MX42S 4x2 HDMI 2.0 Matrix Switcher jednocześnie uruchamia cztery źródła HDMI do dwóch wyświetlaczy HDMI. Wspiera do 4K2K@60Hz YCbCr 4:44 i HDCP 2.2Wyjście A obsługuje odłączenie dźwięku z optycznych i analogowych wyjściów L/R. Wyjście B może automatycznie obsługiwać funkcję downscale od 4K do 1080P, jeśli źródło jest 4K, ale telewizor obsługuje tylko 1080P.16 różnych konfiguracji EDID może spełniać większość przypadków zastosowaniaElastyczne sterowanie przyciskami na panelu, sterowanie IR.
Cechy
1. HDMI2.0b, zgodny z HDCP2.2/HDCP1.4.
2. Do 4K2K@60Hz (4:4:4) we wszystkich portach HDMI.
3. Wspiera przesyłanie dźwięku do 7.1 kanałów dźwięku o wysokiej rozdzielczości (LPCM, Dolby TrueHD i DTS-HD Master Audio).
4Wyjście audio z optycznego i analogowego L/R.
5Wyjście B obsługuje 4K do 1080p automatycznie.
6HDR, ARC, zarządzanie EDID.

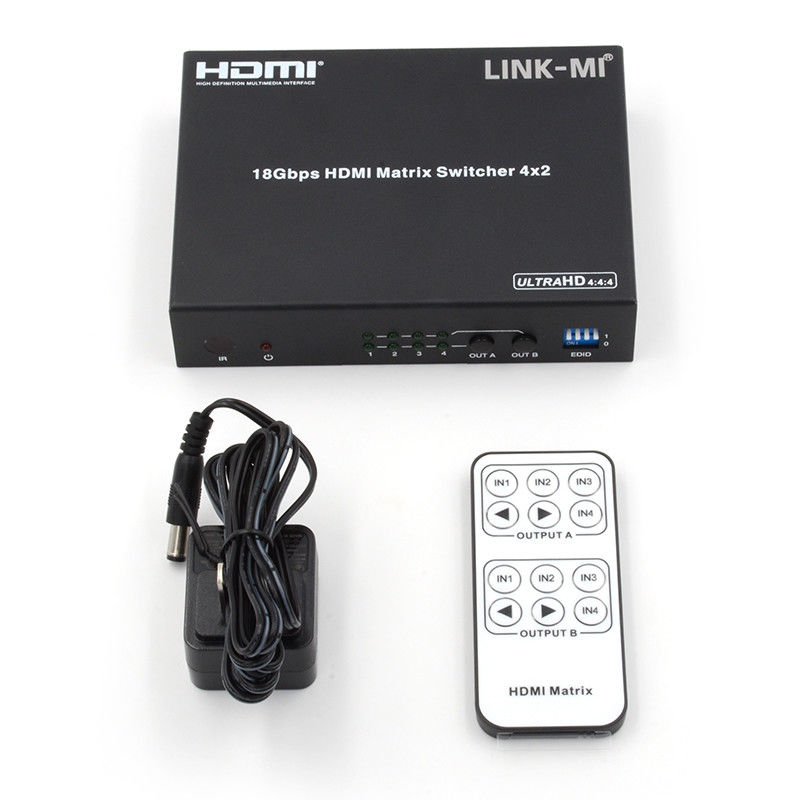

7Kontrola odbywa się za pośrednictwem przycisku i IR.
Specyfikacja
| Model nr. |
LM-MX42S |
| Techniczne |
| Zgodność HDMI |
HDMI 2.0 |
| Zgodność z HDCP |
HDCP 2.2 i HDCP 1.4 |
| Rozdzielczość wideo |
4K2K@50/60Hz ((YUV4:44K2K@30Hz. Wszystkie telewizory 3D HDMI
format
|
| Przestrzeń kolorowa |
RGB, YCbCr4:4:4, YCbCr 4:2:2 |
| Głębokość koloru |
8-bitowe, 10-bitowe, 12-bitowe |
| Formaty dźwięku HDMI |
PCM2.0/5.1/7.1CH, Dolby 5.1DTS5.1, Dolby-TrueHD,
DTS-HD
|
| Formaty dźwięku optycznego |
LPCM 2CH, LPCM 5.1, Dolby Digital 2/5.1CH, DTS 2/5.1CH
|
| Formaty dźwiękowe L/R |
Analogiczne stereo 2CH
|
| Ochrona ESD |
Model ciała ludzkiego: ±8kV (rozładowanie w powietrzu), ±4kV (rozładowanie kontaktowe) |
|
Połączenia
|
| Porty wejściowe |
4×HDMI typu A [19-pin kobieta]
Okno odbiornika 1×IR
|
| Porty wyjściowe |
2 × HDMI typu A [19-pin kobieta]
1×L/R audio wyjście [3.5mm Stereo Mini-jack]
1×OPTICAL audio out [S/PDIF]
|
|
Wyroby mechaniczne
|
| Mieszkania |
Obudowa metalowa |
| Kolor |
Czarne |
| Wymiary |
12.5mm(W) ×9.5mm(D) ×2.5mm(H)
|
| Waga |
363 g |
| Zasilanie |
Wprowadzenie: AC100~240V 50/60Hz
Wyjście: DC5V/1A ((standardy USA/UE, certyfikat CE/FCC/UL)
|
| Zużycie energii |
3.2W (maksymalnie) |
| Temperatura pracy |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura przechowywania |
-20°C ~ 60°C / -4°F ~ 140° |
| Względna wilgotność |
20~90% RH (nie kondensujące) |
| Uwaga: Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

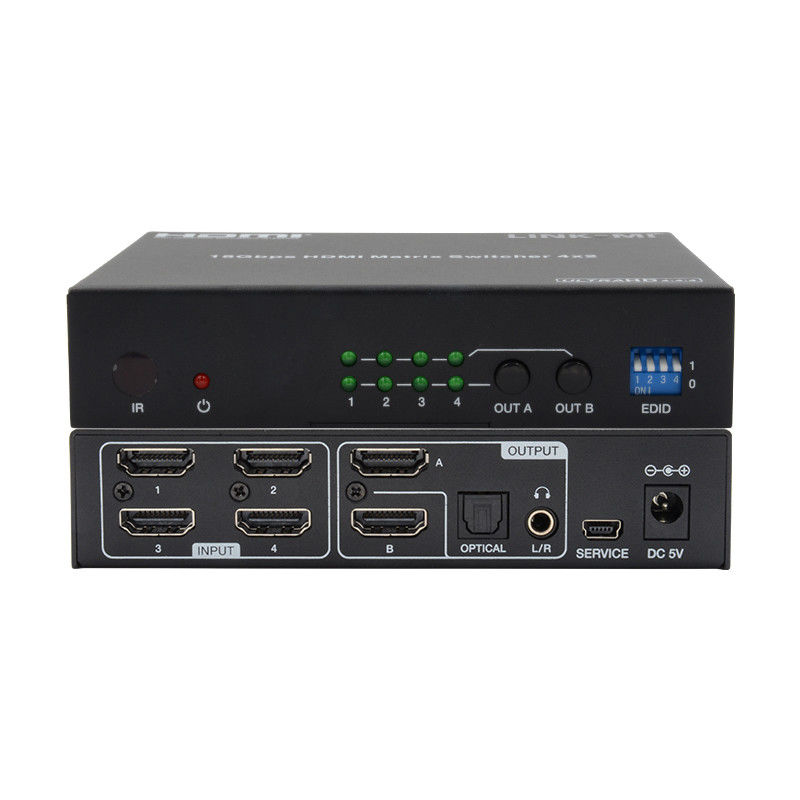

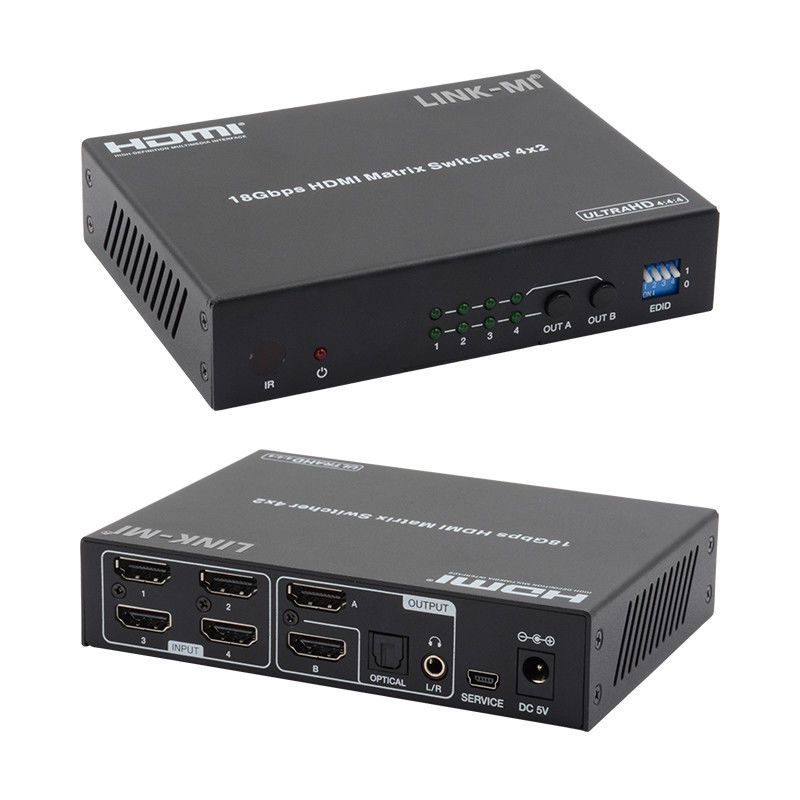

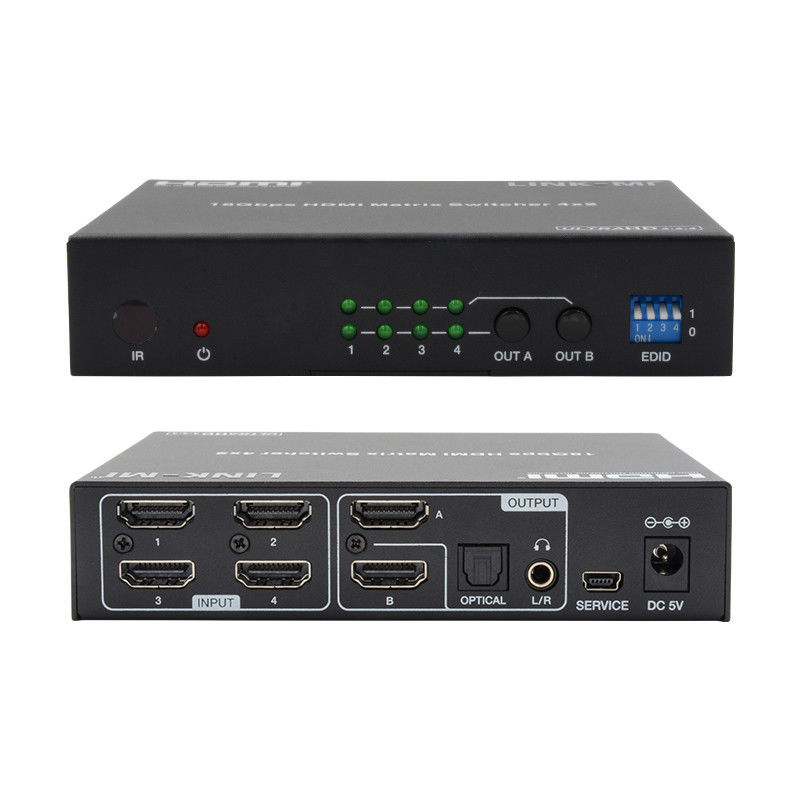

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-MX42S 4x2 HDMI 2.0 Matrix Switcher.pdf
