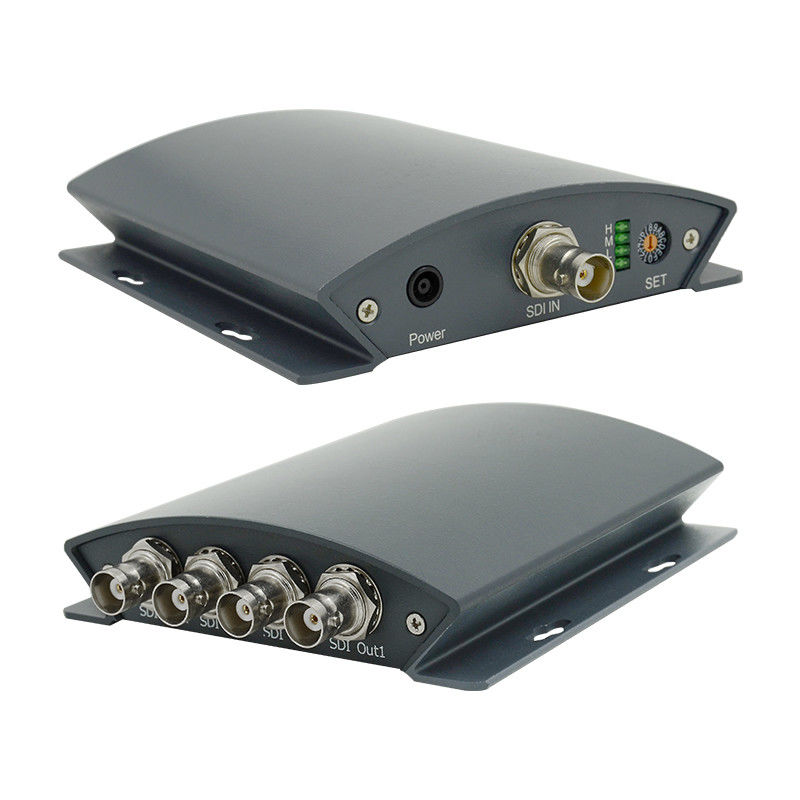

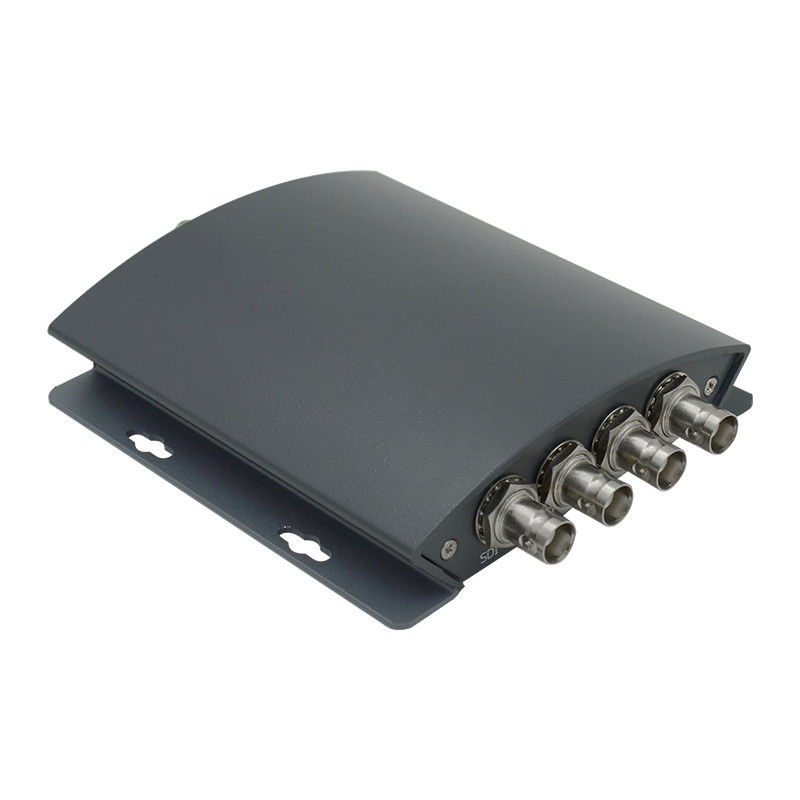

1x4 SDI Splitter Broadcast 3G/HD/SD Video Splitter
Wprowadzenie
LINK-MI LM-PSD14 Broadcast 1x4 3G/HD/SD SDI splitter Upscale PAL/NTSC/720P do 1080I/1080P jest dedykowanym splitterem sygnału 3G/HD/SD SDI, integrującym FRCS (Frame Rate Conversion System),Odbiorniki SDI i koder SDI, może konwertować sygnały 3G/HD/SD SDI do różnych rozdzielczości sygnałów wideo 3G/HD/SD SDI. Jednocześnie ten 3G/SD/HD SDI Splitter obsługuje dźwięk odbudowany z sygnału 3G/HD/SD-SDI,i osadzone w wyjściach SDI.
Wspiera funkcję regeneracji zegara Unique clock to dithering in time, aby utrzymać stabilną jakość sygnału wyjściowego, a także jest zgodny ze standardem nadawania.LM-PSD14 zintegrowana funkcja konwersji do góry/dołu,adaptywne wejście sygnału SDI i wybieranie wyjścia 1080p/1080i/720p itp. Konwersja w dół może wybrać wycinek lewy/prawy lub górny/dolny z czarnym.
Cechy
1. Bazuje na technologii LINK-MI trzeciej generacji
2. Wspiera wejście sygnału SDI 3G/HD/SD
3. Wspiera wyjście sygnału 3G/HD/SD SDI
4. Wspiera format wideo 1080p/1080i/720p/480i/576i
5. Wspiera 1080PSF/ 720P 30/25/24Hz
6. Adaptacyjny sygnał wejściowy SDI
7. Wpis SDI wbudowany dźwięk de-wbudowanie
8. SDI Wyjście audio embedder
9Trzy tryby są do wyboru.
10. Wspiera funkcję konwersji w górę i w dół
11. Z trzema trybów można wybrać swobodnie na funkcji Down-konwersji
12. Odzyskanie zegara
13. Specjalne funkcje mogą być dostosowane
Specyfikacja
| Nazwa |
Transmisja 1x4 3G/HD/SD SDI Splitter |
| Model nr. |
LM-PSD14 |
| Wprowadzenie SDI |
Sygnał |
3G/HD/SD SDI |
| Złącze |
BNC (standarda IEC 169-8) |
| SMPTE |
270 Mbps-2,97 Gbps |
| Zdolność wyrównania |
100M ((3G SDI,1694A) |
| Impedancja |
75Ω |
| Wyjście SDI |
Sygnał wyjściowy |
Serialny sygnał wideo cyfrowy HD SDI |
| Złącze |
BNC (standarda IEC 169-8) |
| SMPTE |
270 Mbps ~ 2,97 Gbps |
| Amplituda sygnału |
800mv ±10% (75 Ω) |
| Impedancja |
75Ω |
| Ogólne parametry |
Zasilanie |
Prąd stały 5-12V |
| Władza |
< 2W |
| Wymiar ((L*W*H) |
141*102*30 mm |
| Kontrola |
Przełącznik DIP |
| Waga netto |
00,3 kg |
| Zakres temperatury pracy |
0-50°C |
| Zakres temperatury przechowywania |
-20 do 75°C |
| Zakres wilgotności operacyjnej |
20-70% RH |
| Zakres wilgotności magazynowania |
0-90% RH |
Diagram połączeń

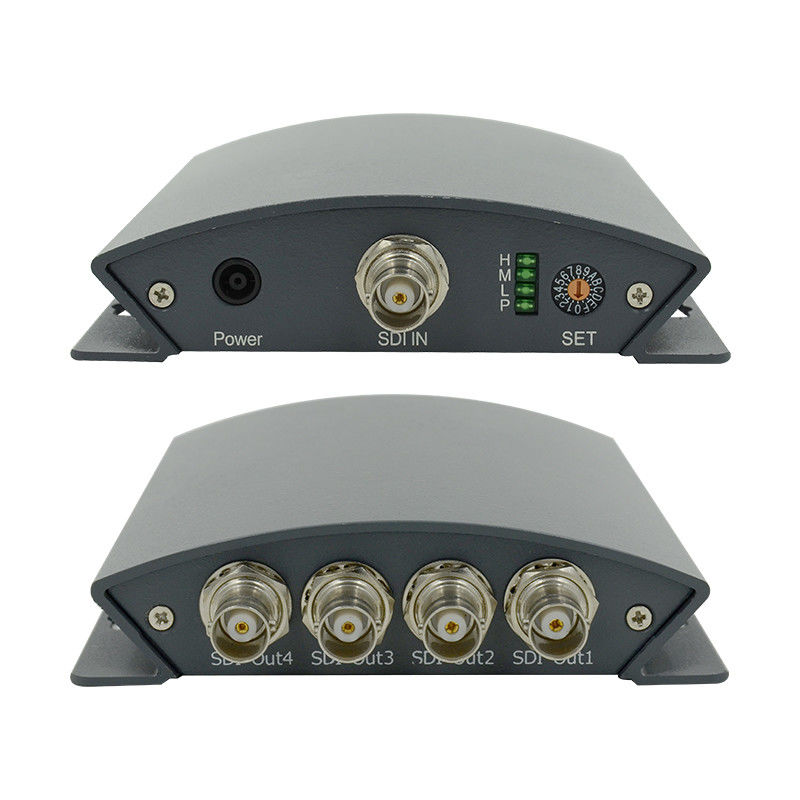

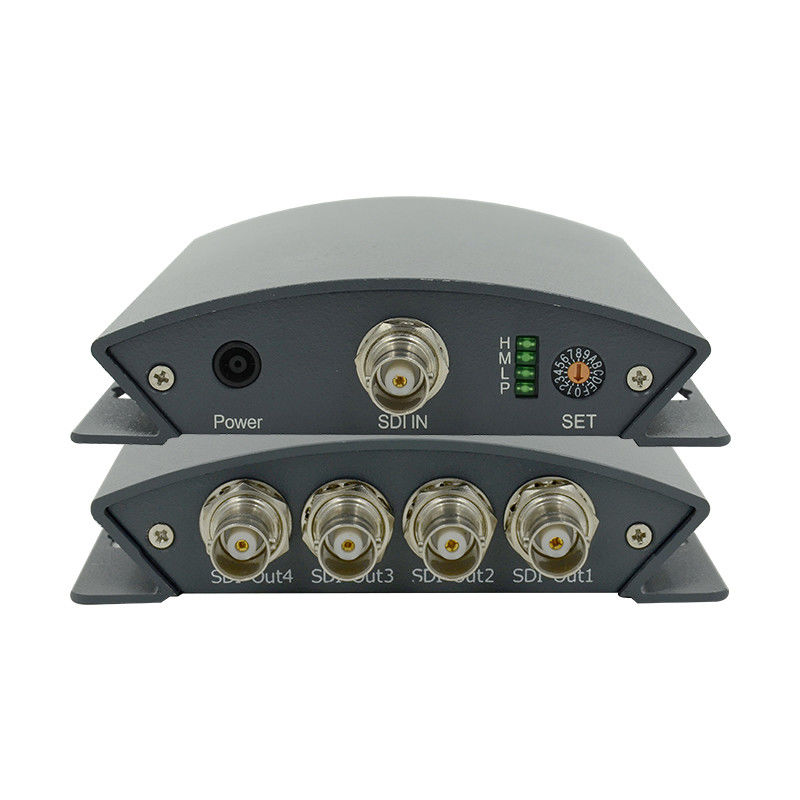

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-PSD14 Broadcast 1x4 3G_HD_SD SDI Splitter.pdf
