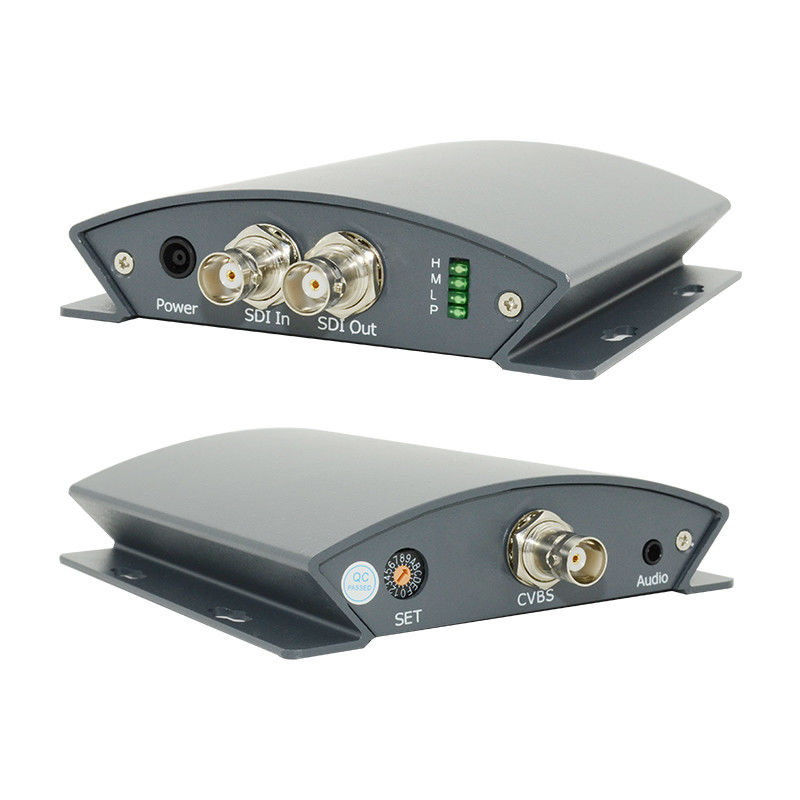

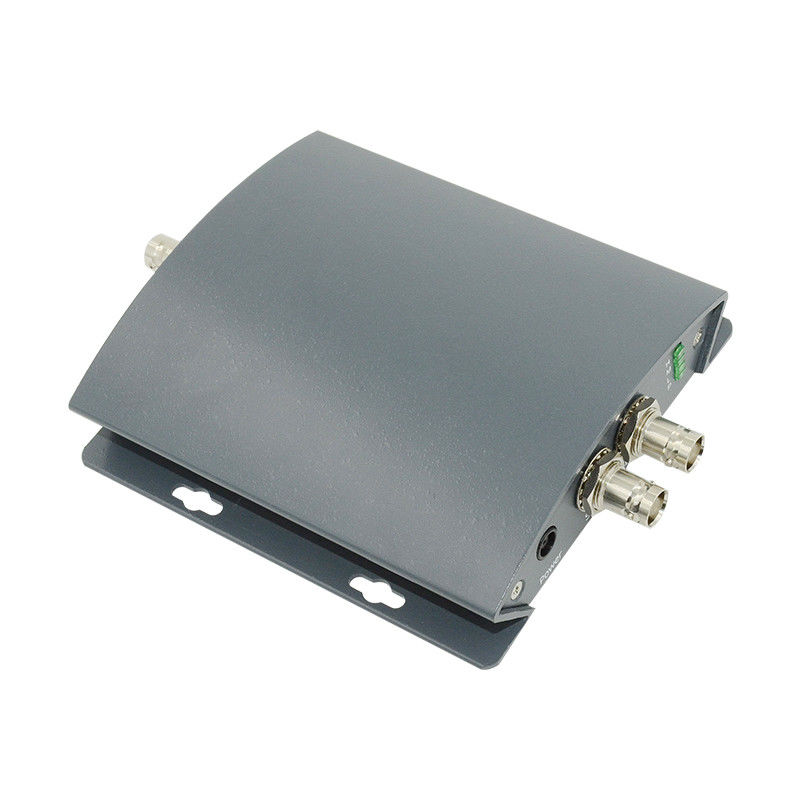

Sygnał AV/CVBS obsługuje SDI do BNC Video Converter Adapter
Wprowadzenie
LINK-MI LM-PSC01 AV/CVBS Signal Supports SDI to BNC Video Converter Adapter jest stosowany do konwersji sygnału 3G/HD/SD SDI, integruje FRCS (Frame Rate Conversion System),Odbiorniki SDI i koder CVBS, może konwertować sygnał SDI 3G/HD/SD do kompozytowego systemu CVBS wideo.LM-PSC01 Sygnał AV/CVBS obsługuje SDI do BNC Konwerter wideo Adapter obsługuje odbudowany dźwięk z sygnału SDI 3G/HD/SD, wyjście do portów analogowych.
Cechy
1. WspieraWprowadzenie sygnału SDI 3G/HD/SD
2. WspieraWyjście z pętli sygnału SDI 3G/HD/SD
3. WspieraFormat wideo 1080p/1080i/720p/480i/576i
4. Wspiera1080PSF/ 720P 30/25/24Hz
5.Wyjście SD CVBS(Wspiera PAL/NTSC)
6. Wspiera funkcję konwersji w dół
7. Konwersja w dół ma trzy tryby ( (lewy/prawy cięcie, T / B czarny, punkt do punktu wyjścia) można wybrać
8. Adaptacyjny sygnał wejściowy SDI
9. Odbudowany dźwięk z sygnału wejściowego SDI
10.Wspiera analogowy stereo wyjście audio
11. SDI Looping out i synchroniczne wyjście CVBS
12. Wyjście Bar kolorów
13Można się przebrać.
Specyfikacja
| Nazwa |
SDI do BNC Video Converter Adapter |
| Model nr. |
LM-PSC01 |
| SDI wejście / wyjście |
Sygnał |
3G/HD/SD SDI |
| Złącze |
BNC (standarda IEC 169-8) |
| SMPTE |
270 Mbps-2,97 Gbps |
| Amplituda sygnału |
800mv ±10% (75 Ω) |
| Impedancja |
75Ω |
| Analogiczny wyjście audio |
Sygnał wyjściowy |
Analogiczny dźwięk stereo |
| Impedancja |
16Ω |
| Złącze |
Słuchawki |
| Wydajność CVBS |
Sygnał wyjściowy |
Analogiczny sygnał CVBS |
| Złącze |
BNC (standarda IEC 169-8) |
| Amplituda sygnału |
800mv ±10% (75 Ω) |
| Impedancja |
75Ω |
| Ogólne parametry |
Zasilanie |
Prąd stały 5-12V |
| Władza |
< 2W |
| Wymiar ((L*W*H) |
141*102*30 mm |
| Kontrola |
Przełącznik DIP |
| Waga netto |
00,3 kg |
| Zakres temperatury pracy |
0-50°C |
| Zakres temperatury przechowywania |
-20 do 75°C |
| Zakres wilgotności operacyjnej |
20-70% RH |
| Zakres wilgotności magazynowania |
0-90% RH |
Diagram połączeń

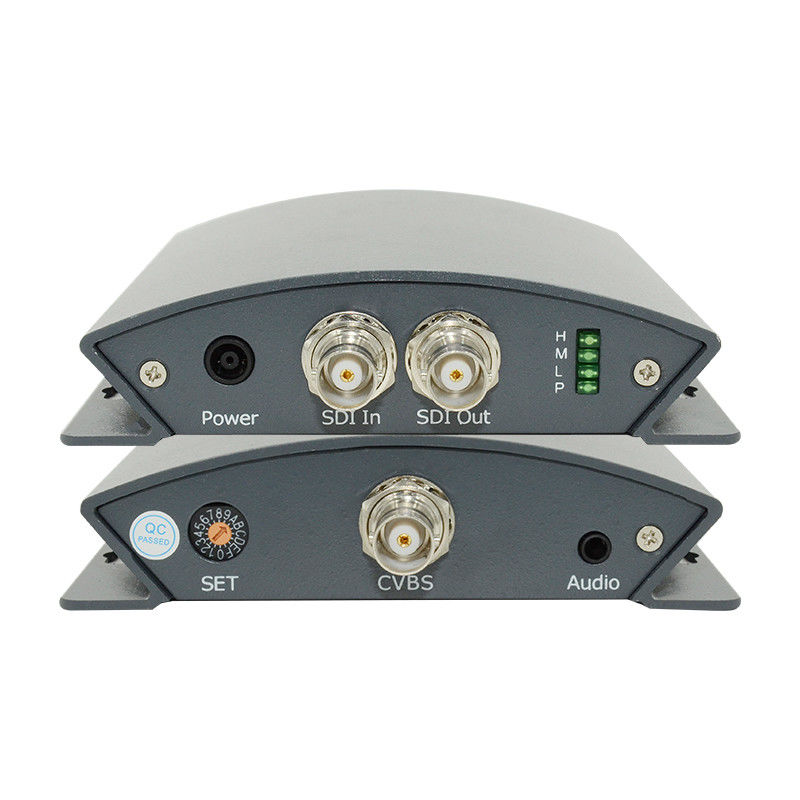

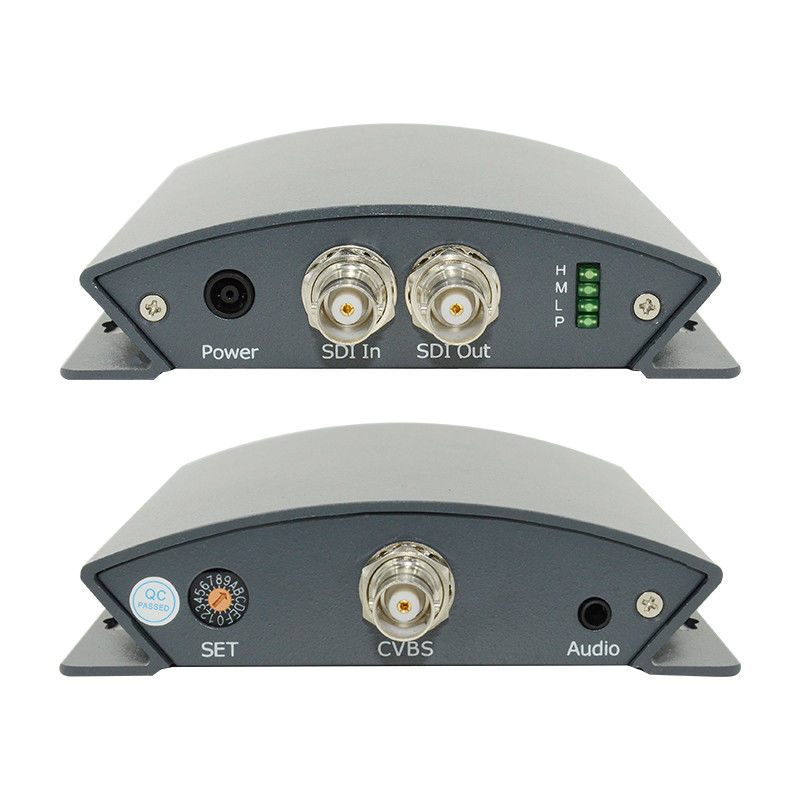

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-PSC01 SDI do konwertera CVBS.pdf
