Konwerter BNC SDI do YPbPr
Wprowadzenie
LINK-MI LM-PSY01 BNC SDI to YPbPr Converter to urządzenie do konwersji sygnału 3G/HD/SD-SDI na sygnał YPbPr, oparte na technologii trzeciej generacji LINK-MI.Zintegrowany z odbiornikami 3G/HD/SD-SDI i koderem YPbPr, może konwertować sygnał 3G/HD/SD-SDI do wyjścia wideo komponentowego.wyjście do portów analogowych. LM-PSY01 BNC SDI to YPbPr Coverter zintegrowana funkcja konwersji w górę i w dół, z adaptacyjnym wejściem sygnału SDI.Konwersja w dół może wybrać Lewy/Prawy cięcie lub Górny/Dolny z CzarnymPotrafi również obsługiwać pełnoekranowe wyjście.
Cechy
1Bazuje na technologii trzeciej generacji LINK-MI
2. Wspiera wejście sygnału SDI 3G/HD/SD
3. Wspiera 3G/HD/SD SDI Signal Looping Output
4. Wspiera format wideo 1080p/1080i/720p/480i/576i
5. Wspiera 1080PSF/ 720P 30/25/24Hz
6. wyjście SD/HD YPbPr
7. Wspiera funkcję konwersji w górę i w dół
8. Wybierz 3 rodzaje trybu swobodnie pod dołu konwersji
9Adaptacyjny sygnał wejściowy SDI
10. Wyłączony dźwięk z sygnału wejściowego SDI
11. Wspiera analogowy stereo wyjście audio
12Można się przebrać.
Specyfikacja
| Nazwa |
Konwerter BNC SDI do YPbPr |
| Model nr. |
LM-PSY01 |
|
SDI wejście / wyjście
|
Sygnał |
3G/HD/SD SDI |
| Złącze |
BNC (standarda IEC 169-8) |
| SMPTE |
270 Mbps-2,97 Gbps |
| Amplituda sygnału |
800mv ±10% (75 Ω) |
| Impedancja |
75Ω |
|
Analogiczny wyjście audio
|
Sygnał wyjściowy |
Analogiczny dźwięk stereo |
| Impedancja |
16Ω |
| Złącze |
Słuchawki |
|
Wydajność YPbPr
|
Sygnał wyjściowy |
Analogiczny sygnał YPbPr |
| Złącze |
BNC (standarda IEC 169-8) |
| Amplituda sygnału |
800mv ±10% (75 Ω) |
| Impedancja |
75Ω |
|
Ogólne parametry
|
Zasilanie |
Prąd stały 5-12V |
| Władza |
< 2W |
| Wymiar ((L*W*H) |
141*102*30 mm |
| Kontrola |
Przełącznik DIP |
| Waga netto |
00,3 kg |
| Zakres temperatury pracy |
0-50°C ((nie skondensowane) |
| Zakres temperatury przechowywania |
-20 do 75°C |
| Zakres wilgotności operacyjnej |
20-70% RH |
| Zakres wilgotności magazynowania |
0-90% RH |
Diagram połączeń

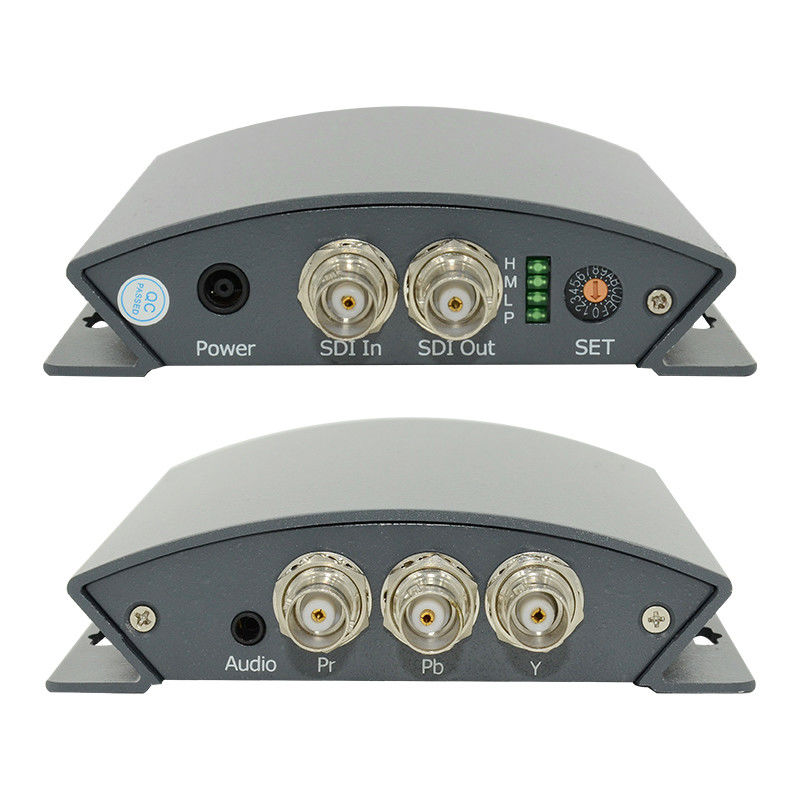

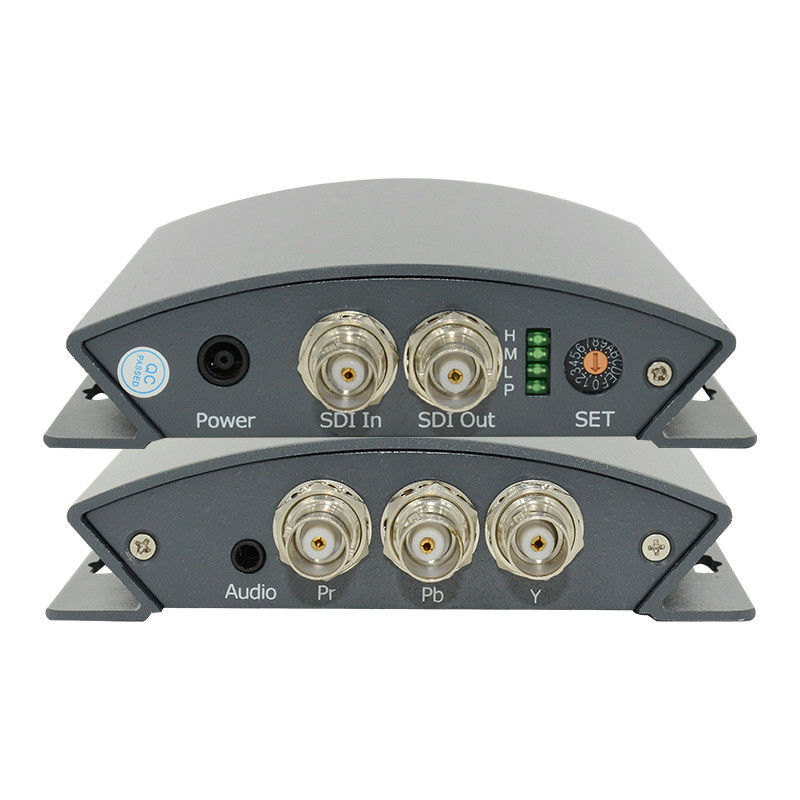

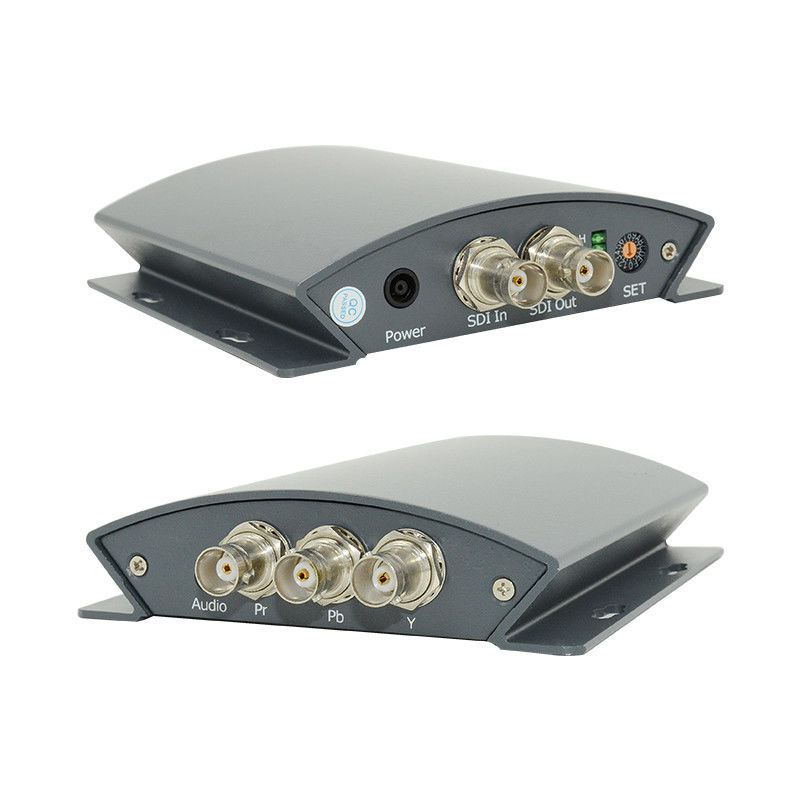

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-PSY01 BNC SDI to YPbPr Converter.pdf
