Pro YPbPr do SDI HD konwerter wideo
Wprowadzenie
LINK-MI LM-PYS01 HD konwerter wideo, obsługa wejścia sygnału YPbPr i wyjścia sygnału 3G / HD / SD SDI.konwersja sygnału YPbPr na sygnały 3G / HD / SD-SDI. Jednocześnie LM-PYS01 obsługuje zewnętrzny sygnał stereo analogowy osadzony w sygnale SDI.Sygnały YPbPr mogą być wprowadzane "konwertowane" do sygnału SDI wyjściowego o stałej rozdzielczości i konwerter SD 480I / 576I "w górę konwertujący" do HD SDI. Możesz również "przekształcić pod" HD 1080P / 720P / 1080I do wyjścia SD SDI, opcjonalny wycinek lub dodatkowy czas "dołu konwertowane" czarne krawędzie.łatwe w obsłudze.
Cechy
1Standardowe wejście sygnału YPbPr
2Opcjonalne wyjście sygnału SDI 3G / HD / SD
3Opcjonalna wspólna rozdzielczość 1080P / 1080I / 720P / 480I / 576I
4Opcjonalna rozdzielczość 1080PSF / 720P 30/25/24
5Opcjonalnie wykończenie lub dodanie czarnych krawędzi
6. Adaptacyjny sygnał wejściowy YPbPr
7Wspiera zewnętrzne sygnały audio stereo wbudowane w sygnał SDI
8. SDI ustawić wyjście "częstotliwości"
9. SDI ustawić wyjście "stałą częstotliwość"
10. Specjalne funkcje mogą być dostosowane
Specyfikacja
| Nazwa |
Konwerter wideo HD YPbPr do SDI |
| Model nr. |
LM-PYS01 |
| Wpływ YPbPr |
Sygnał |
Standardy YPbPr |
| Złącze |
BNC |
| SMPTE |
27M |
| Amplituda sygnału |
800mv ±10% (75 Ω) |
| Impedancja |
75Ω |
| Analogiczne wyjście audio |
Sygnał wyjściowy |
Analogiczny dźwięk stereo |
| Impedancja |
16Ω |
| Złącze |
Słuchawki |
| Wyjście SDI |
Sygnał wyjściowy |
Sygnał SDI |
| Złącze |
BNC (standarda IEC 169-8) |
| Amplituda sygnału |
800mv ±10% (75 Ω) |
| Impedancja |
175Ω |
| Ogólne parametry |
Zasilanie |
Prąd stały 5-12V |
| Władza |
< 2W |
| Wymiar ((L*W*H) |
141*102*30 mm |
| Kontrola |
Przełącznik DIP |
| Waga netto |
00,3 kg |
| Zakres temperatury pracy |
0-50°C |
| Zakres temperatury przechowywania |
-20 do 75°C |
| Zakres wilgotności operacyjnej |
20-70% RH |
| Zakres wilgotności magazynowania |
0-90% RH |
Diagram połączeń

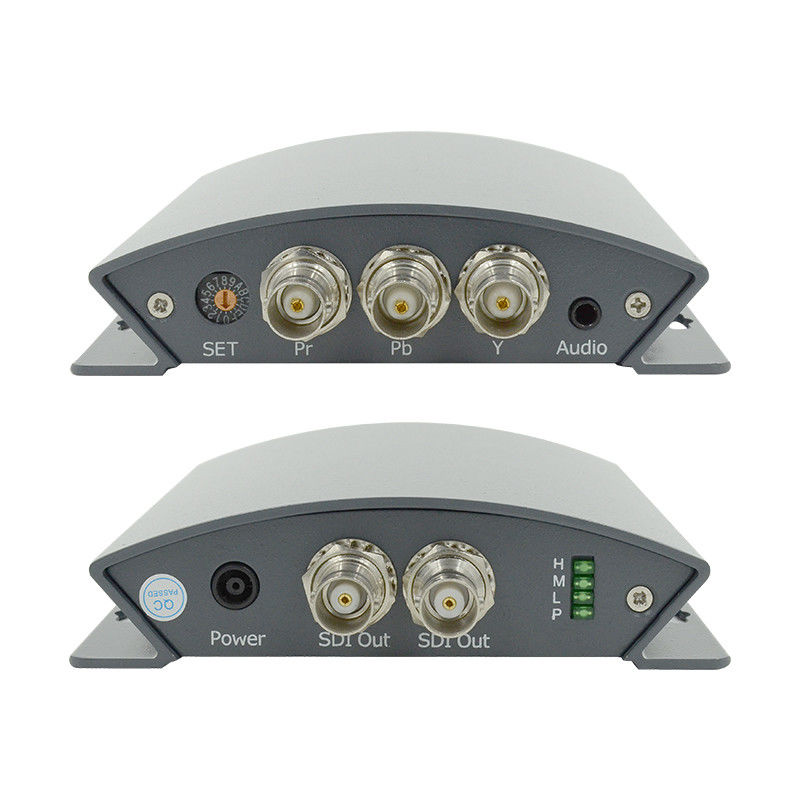

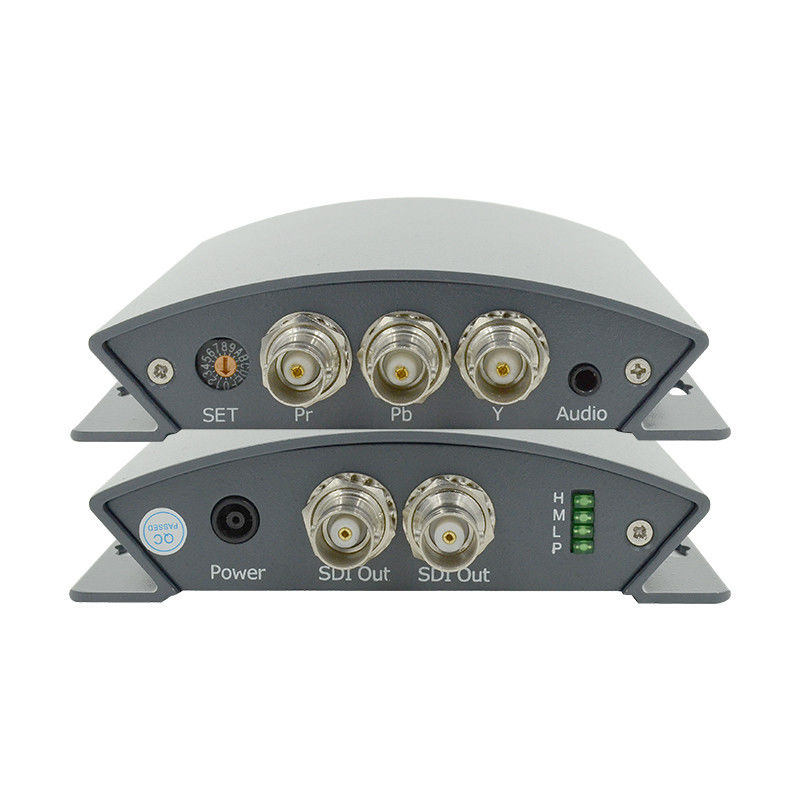

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-PYS01 YPbPr do SDI Konwerter z Audio _02.pdf...
