Profesjonalny CVBS do SDI HD Video Converter
Wprowadzenie
Ten konwerter wideo HD, obsługuje konwersję sygnału CVBS na sygnał 3G/HD/SD SDI. Urządzenie zintegrowane odbiornik CVBS i koder 3G/HD/SD-SDI, łatwo konwertuje sygnał CVBS na sygnał 3G/HD/SD-SDI.W międzyczasie, PD6341 obsługuje zewnętrzne wejście sygnał audio analogowy może być osadzony w sygnale SDI. Dodatkowo PD6341 obsługuje również funkcję "Convert Frame Rate",może przekształcać sygnał CVBS o różnej rozdzielczości w sygnał SDI o stałej rozdzielczościUstawienie rozdzielczości wyjścia wykorzystuje cyfrowy przełącznik kodowania, łatwy w obsłudze.
Cechy
1. standardowe wejście sygnału CVBS
2Opcjonalne wyjście sygnału SDI 3G / HD / SD
3Opcjonalna wspólna rozdzielczość 1080P / 1080I / 720P / 480I / 576I
4Opcjonalna rozdzielczość 1080PSF / 720P 30/25/24
5. Adaptacyjny sygnał wejściowy CVBS
6Wspiera zewnętrzne sygnały audio stereo wbudowane w sygnał SDI
7. SDI można ustawić na wyjście "częstotliwości"
8. SDI można ustawić na wyjście "stała częstotliwość"
9. Specjalne funkcje mogą być dostosowane
Specyfikacja
| Nazwa |
CVBS do SDI HD Video Converter |
| Model nr. |
LM-PCS01 |
| Wprowadzenie wideo CVBS |
Sygnał |
Standardowy sygnał CVBS |
| SMPTE |
27M |
| Złącze |
BNC |
| Amplituda sygnału |
800mv ±10% (75 Ω) |
| Impedancja |
75Ω |
| Analogiczne wejście audio |
Sygnał wejściowy |
Analogiczny dźwięk stereo |
| Wybór próbek cyfrowych |
48K |
| Impedancja |
16Ω |
| Złącze |
Słuchawki |
| Wyjście SDI Video |
Sygnał wyjściowy |
Serialny sygnał wideo cyfrowy SDI HD |
| Złącze |
BNC (standarda IEC 169-8) |
| Amplituda sygnału |
800mv ± 10% |
| Impedancja |
75Ω |
| Ogólne parametry |
Zasilanie |
Prąd stały 5-12V |
| Władza |
< 2W |
| Wymiar ((L*W*H) |
141*102*30 mm |
| Kontrola |
Przełącznik DIP |
| Waga netto |
00,3 kg |
| Zakres temperatury pracy |
0-50°C |
| Zakres temperatury przechowywania |
-20 do 75°C |
| Zakres wilgotności operacyjnej |
20-70% RH |
| Zakres wilgotności magazynowania |
0-90% RH |
Diagram połączeń

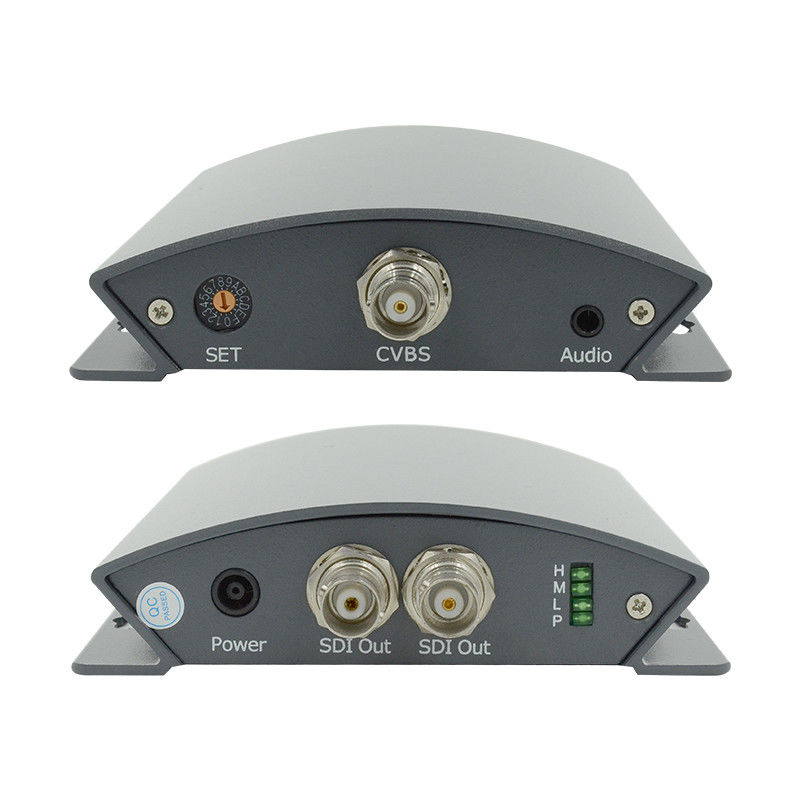

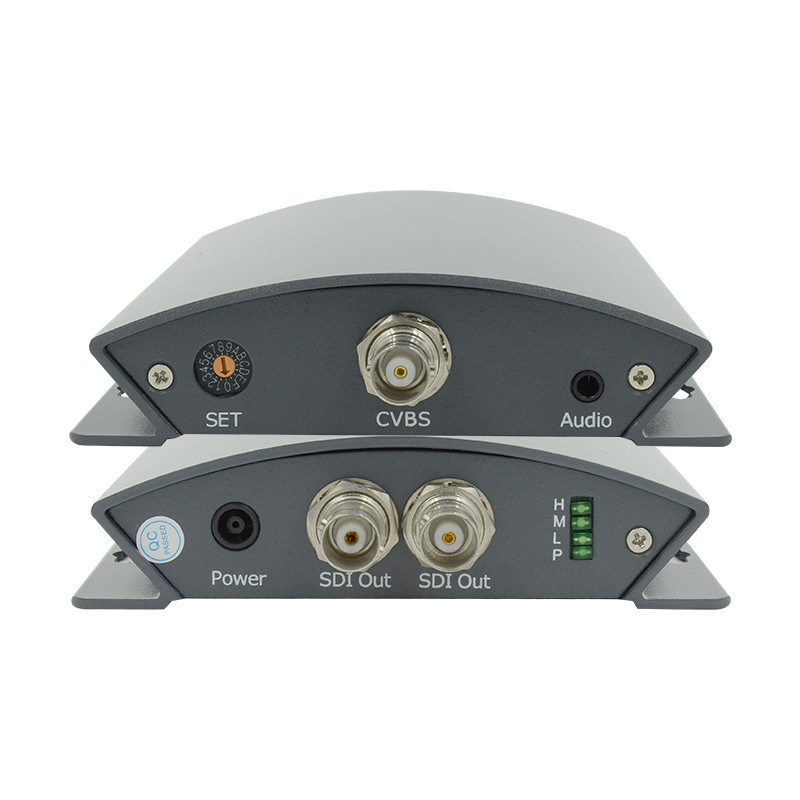

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-PCS01 CVBS do konwertera SDI -NEW.pdf
