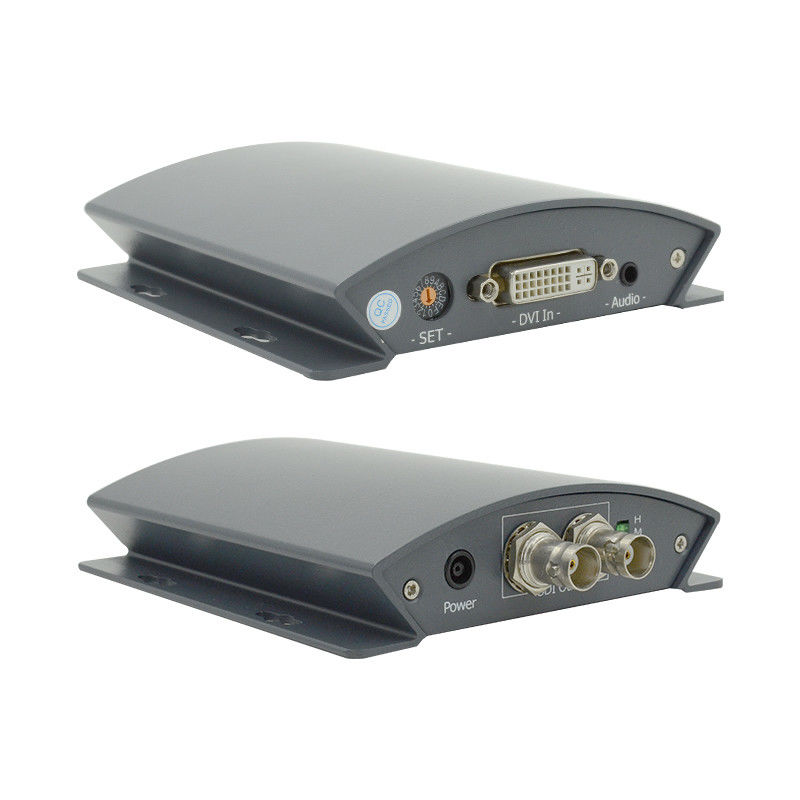

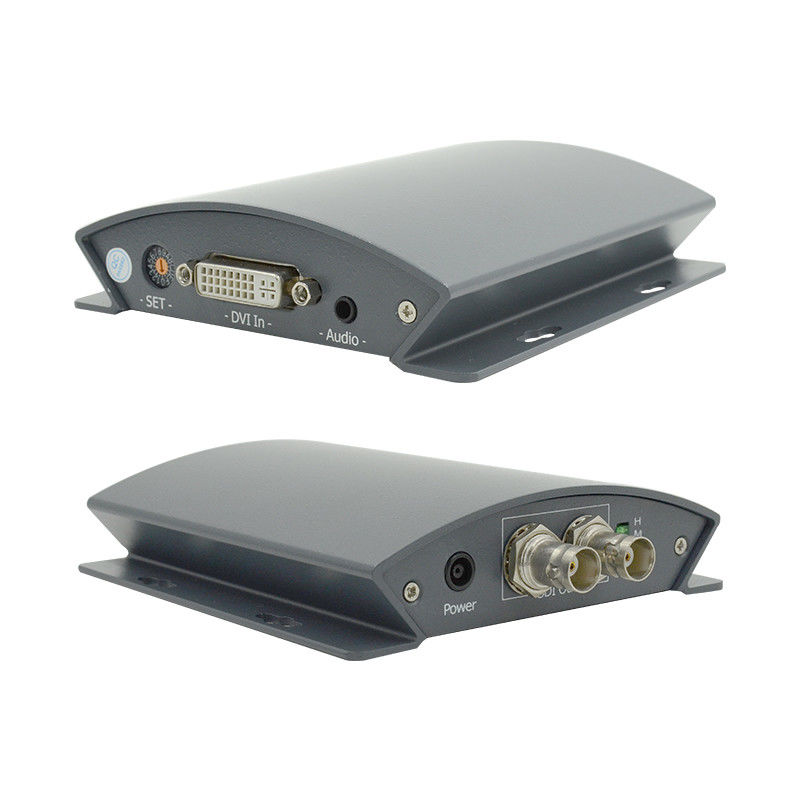

HD Video DVI do BNC SDI Konwerter
Wprowadzenie
LINK-MI HD Video Converter jest urządzeniem do konwersji sygnału DVI na sygnał 3G/HD/SD SDI.W tym samym czasie, LM-PDS01 obsługuje zewnętrzny analogowy sygnał audio stereo osadzony w sygnale 3G/HD/SD-SDI.
Cechy
1. VESA Standardowy wejście sygnału DVI
2Opcjonalne wyjście sygnału SDI 3G / HD / SD
3Opcjonalny wyjście 1080P/1080I/720P/480I/576I/1080PSF
4. Sygnał wejściowy DVI dostosowany
5. Wspiera DVI zewnętrzny sygnał stereo analogowy osadzony w sygnale SDI
6. SDI ustawić wyjście "częstotliwości"
7. SDI ustawić wyjście "stałą częstotliwość"
8.Specjalne funkcje mogą być dostosowane
Specyfikacja
| Nazwa |
HD Video DVI do BNC SDI Konwerter |
| Model nr. |
LM-PDS01 |
| Wejście DVI |
Sygnał |
VESA Standard DVI sygnał |
| Złącze |
DVI-I |
| Amplituda sygnału |
800 mV ±10% (75 R) |
| Impedancja |
100Ω |
| Analogiczne wejście audio |
Sygnał wejściowy |
Analogiczny dźwięk stereo |
| Próbka cyfrowa |
48K |
| Impedancja |
16Ω |
| Złącze |
Słuchawki |
| Wyjście SDI |
Sygnał wyjściowy |
3G/HD/SD sygnał SDI |
| Poziom kodu |
270 Mbps ~ 2,97 Gbps |
| Impedancja |
75Ω |
| Amplituda sygnału |
800 mV ± 10% |
| Złącze |
BNC (standarda IEC 169-8) |
| Ogólne parametry |
Zasilanie |
Prąd stały 5-12V |
| Władza |
< 2W |
| Wymiar ((L*W*H) |
141*102*30 mm |
| Kontrola |
Przełącznik DIP |
| Waga netto |
00,3 kg |
| Zakres temperatury pracy |
0-50°C |
| Zakres temperatury przechowywania |
-20 do 75°C |
| Zakres wilgotności operacyjnej |
20-70% RH |
| Zakres wilgotności magazynowania |
0-90% RH |
Diagram połączeń

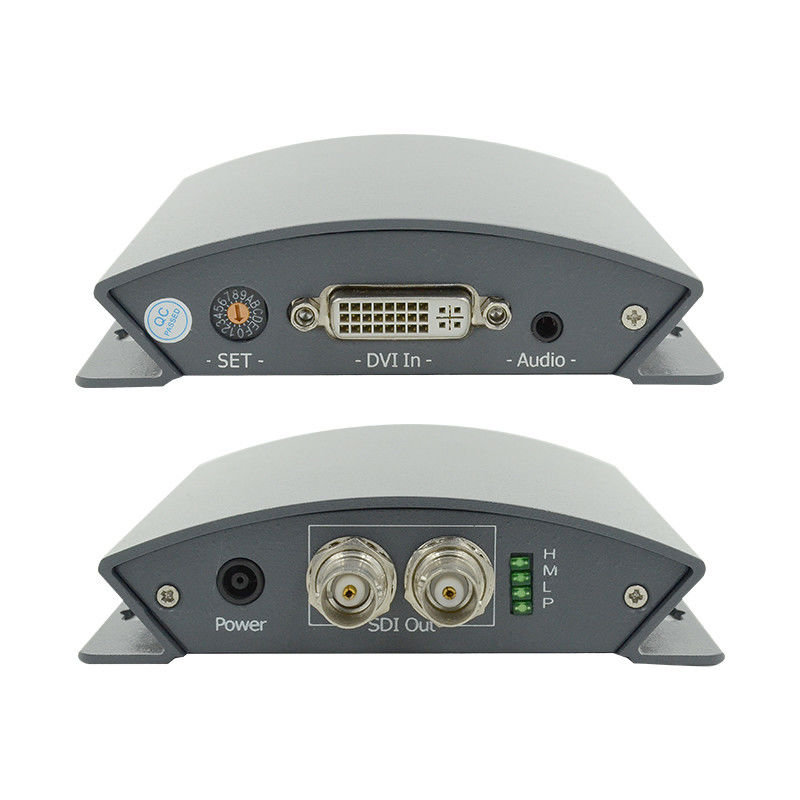

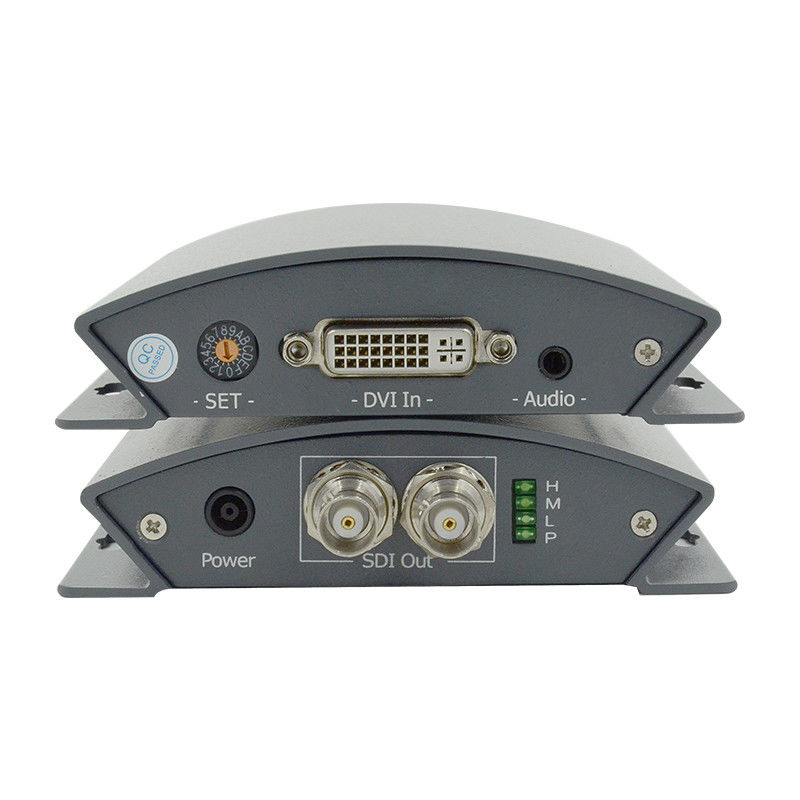

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-PDS01 DVI do SD_HD_3G SDI Converter.pdf
