Profesjonalny konwerter HDMI do 3G SDI z dźwiękiem
Wprowadzenie
LINK-MI LM-PHS01 HD Video Converter obsługuje konwersję sygnału HDMI na sygnał 3G/HD/SD SDI.z napędem nieprzekraczającym 10 W,.
Tymczasem obsługuje odłączenie dźwięku HDMI i wbudowanie do sygnału SDI, ale również zewnętrzny wejściowy sygnał analogowy może być wbudowany do sygnału SDI.
Ponadto obsługuje również funkcję "Convert Frame Rate", może konwertować sygnał HDMI o różnej rozdzielczości na wyjście sygnału SDI o stałej rozdzielczości.Ustawienie rozdzielczości wyjściowej użyć cyfrowego przełącznika kodowaniaŁatwe w obsłudze.
Cechy
1Standardowy wejście sygnału HDMI
2Opcjonalny sygnał wyjściowy SDI 3G/HD/SD
3Opcjonalny wyjście 1080P/1080I/720P/480I/576I/1080PSF
4. Sygnał wejściowy HDMI automatycznie wykryty
5. HDMI audio odbudowany i wbudowany w sygnał SDI
6. Zewnętrzny sygnał analogowy wbudowany w sygnał SDI
7SDI można ustawić na wyjście "na dowolnej częstotliwości"
8Specjalna funkcja może być dostosowana
Specyfikacja
|
Nazwa produktu
|
Konwerter wideo HDMI do SDI
|
|
Model produktu
|
LM-PHS01 |
| Wejście HDMI |
Sygnał wejściowy
|
Standard sygnału HDMI |
| Złącze |
HDMI |
|
Amplituda sygnału
|
800 mV ±10% (100 Ω) |
| Impedancja |
100Ω |
| Analogiczne wejście audio |
sygnał wejściowy
|
Analogiczny dźwięk stereo |
| Próbka cyfrowa |
48K |
| Impedancja |
600Ω
|
| Złącze |
Słuchawki |
| Wyjście SDI |
Sygnał wyjściowy |
SDI (seryjny cyfrowy sygnał wideo)
|
| Prędkość bitowa |
270 Mbps ~ 2,97 Gbps |
| Impedancja |
75Ω |
|
Amplituda sygnału
|
800 mV ± 10% |
| Złącze |
BNC spełnia normy IEC 169-8
|
| Ogólne parametry |
Napięcie robocze
|
Prąd stały 5-12V |
| Władza |
< 2W |
|
Wielkość hosta
|
136 x 80 x 25 mm
|
|
Panel sterowania
|
Przełącznik cyfrowy
|
| Waga |
00,3 kg |
|
Temperatura pracy
|
0 °C ~ 50 °C, bez kondensacji
|
|
Temperatura przechowywania
|
-20°C~75°C
|
|
wilgotność pracy
|
20-70% RH |
|
wilgotność magazynowa
|
0-90% RH, bez kondensacji |
Diagram połączeń

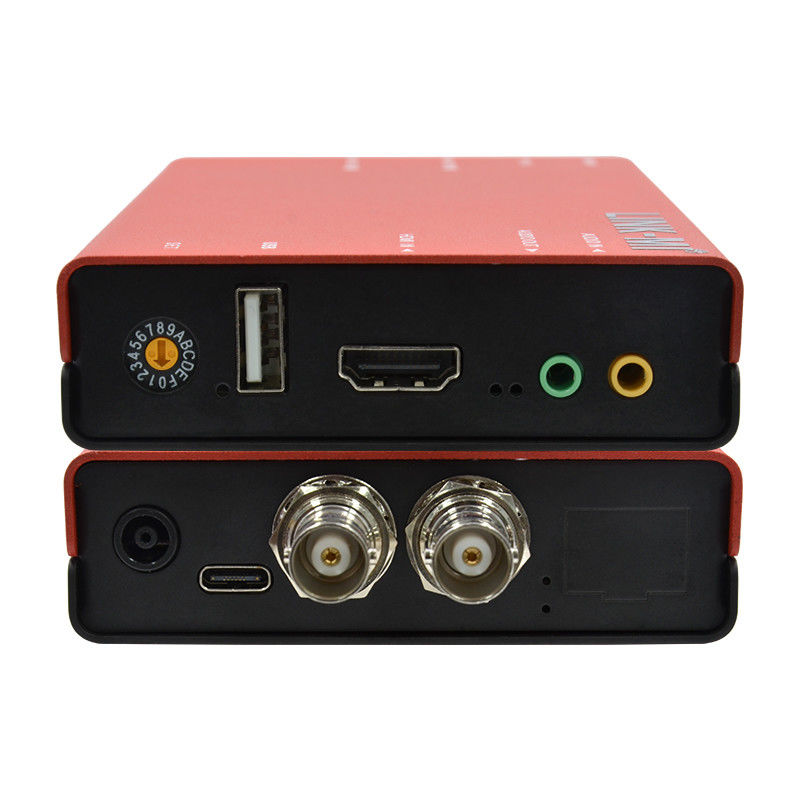

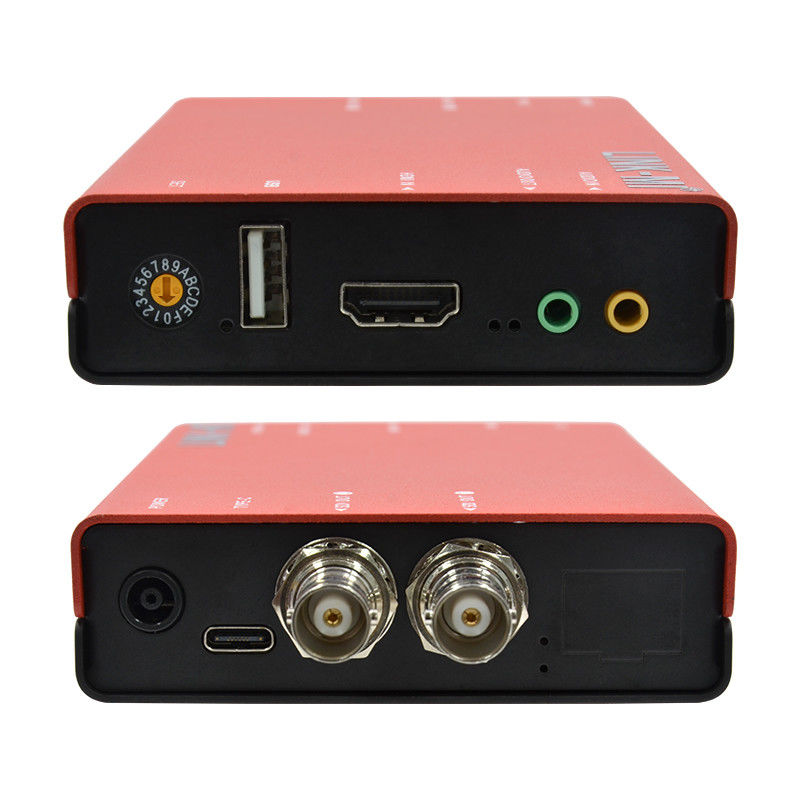

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-PHS01 Konwerter wideo HDMI do SDI V03.pdf
