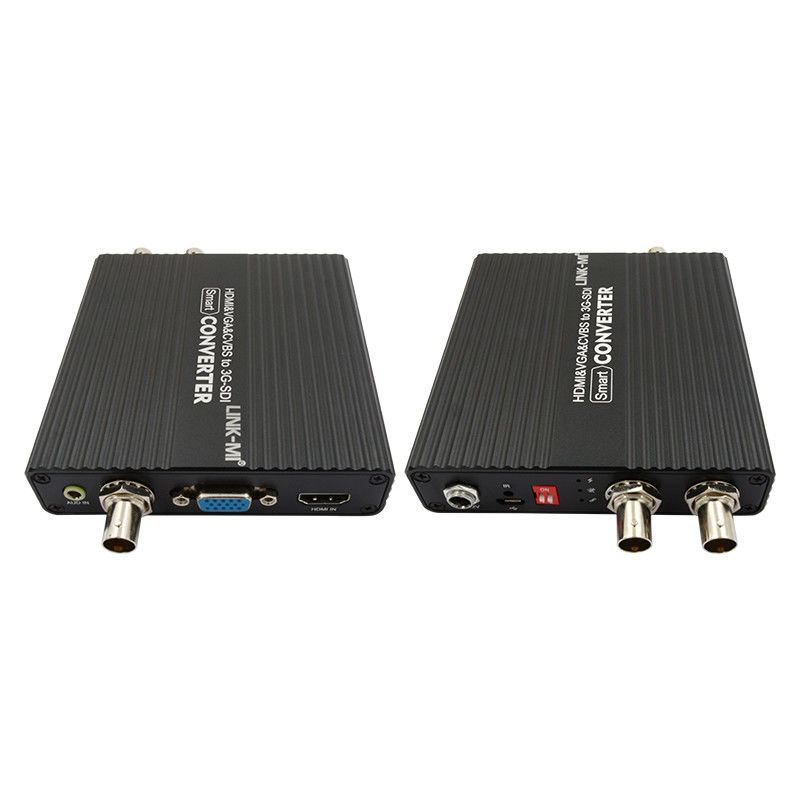

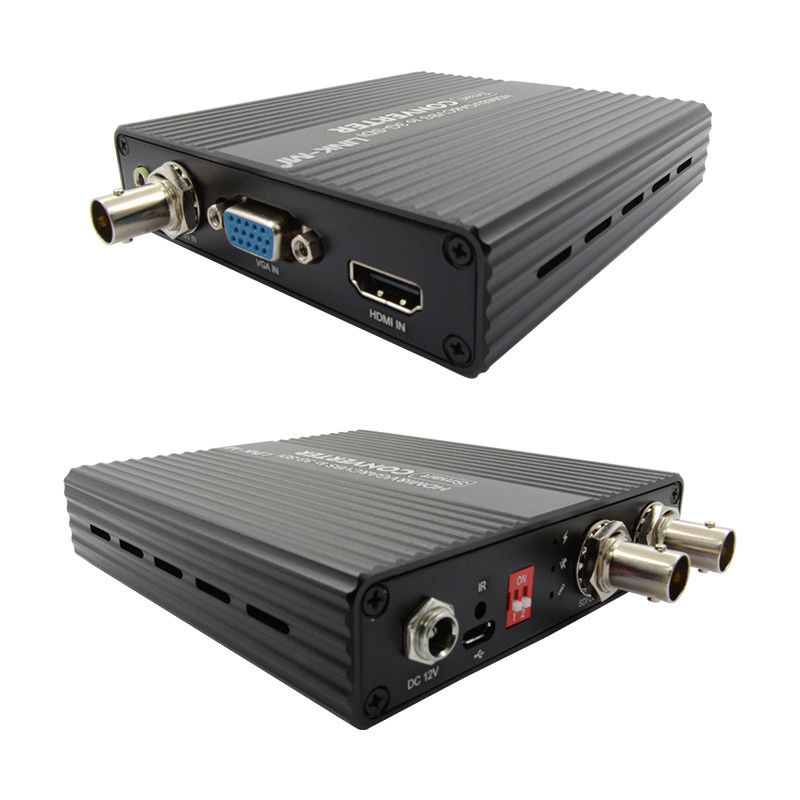

HDMI&VGA&CVBS do 3G SDI Wielofunkcyjny Konwerter wideo
Wprowadzenie
LINK-MI LM-SC5325 HDMI&VGA&CVBS-SD/HD/3G SDI to wysokiej jakości, wydajny produkt konwersji sygnałów wideo.1, obsługujący wejście sygnału HDMI, VGA i CVBS i kompatybilny z sygnałem SD/HD/3G SDI.
jakość jakości transmisji, wspierająca odległość transmisji do 200 m HD-SDI, sygnały 3G-SDI do 120 metrów [Uwaga: spełnia standardy kablowe Belden 1694A, SDI
W przeciwieństwie do tradycyjnych produktów konwerterów na obecnym rynku, nasz konwerter z wbudowanym profesjonalnym procesorem konwersji obrazu, najpierw będzie przetwarzać
obsługuje procesy wzmacniania obrazu, denoizowania, deinterlacing (opcjonalnie)
(nieobowiązkowe), inteligentna konwersja rozdzielczości i konwersja częstotliwości klatki, regulowane ustawienie współczynnika nasycenia/światłości/kontrastu, poprzez automatyczne skalowanie i konwersję częstotliwości klatki,konwersja dowolnej postaci wideo do standardowego sygnału SD/HD/3G-SDI, kompatybilny z powszechnymi sygnałami HDMI, VGA i CVBS.
Cechy
1. Wspieranie wszystkich typów rozdzielczości SDI
2. SMPTE 425M (poziom A i B), SMPTE424M, SMPTE292M, SMPTE259M-C
3Wysyłaj sygnał SDI 2 kanału.
4. Wsparcie interfejsu obsługi menu OSD
5. Automatycznie wykryć informacje HDMI EDID adaptive najlepszy tryb
6. Wspiera wszystkie formaty konwersji asymetrycznej
7/ Sygnał zgubił niebieski ekran.
8. Format wejścia VGA może być określony jako 720p/1080p
9. Automatycznie wbudować sygnał audio HDMI do sygnału SDI
10. Format wejścia do wyboru przez użytkownika
Specyfikacja
|
Model
|
HDMI & VGA & AV do SD/HD/3G-SDI
|
| Wejście HDMI |
1xHDMI
|
|
Wprowadzenie VGA
|
1xVGA
|
|
Wprowadzenie AV (CVBS)
|
1xBNC-F
|
|
Typ sygnału wejściowego
|
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps)
|
| Wspieranie formatu wejścia |
SD:525i@ 59.94Hz,625i@ 50Hz HD:720p@ 23.98Hz/ 24Hz/ 25Hz/ 29.97Hz/ 30Hz 720p@ 50Hz/ 59.94Hz/ 60Hz1080i@ 50Hz/59.94Hz/ 60Hz1080p@ 23.98Hz/ 24Hz/ 25Hz/ 29.97Hz/ 30Hz 3G:1080p@ 50Hz/ 59.94Hz/ 60Hz |
|
Zakres sygnału SDI
|
0.8Vp-p
|
|
Impedancja SDI
|
75 ohm
|
|
Typ sprzęgła SDI
|
Połączenie AC
|
|
Maks. Długość koasa wyjściowego
|
Belden1694A
SD-SDI 400m/1300ft; HD-SDI 200m/600ft;
3G-SDI 140m/450ft
|
|
Interfejs wyjściowy SDI
|
2xBNC SDI
|
|
Szerokość pasma częstotliwości
|
165 MHz/do normy z HDCP HDMI1.3
|
|
Zasilanie
|
5V~24VDC
|
|
Zużycie energii
|
3-6 watów
|
|
Temperatura pracy
|
-10°C-60°C/14°F-40°F.
|
|
Temperatura przechowywania
|
-30°C-70°C/-22°F-158°F
|
|
Względna wilgotność
|
20-90% RH ((Nie kondensacja)
|
|
Wymiar
|
158 × 120 × 36 mm /6,22 × 4,72 × 1,42 cm
|
|
Waga
|
300 g
|
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

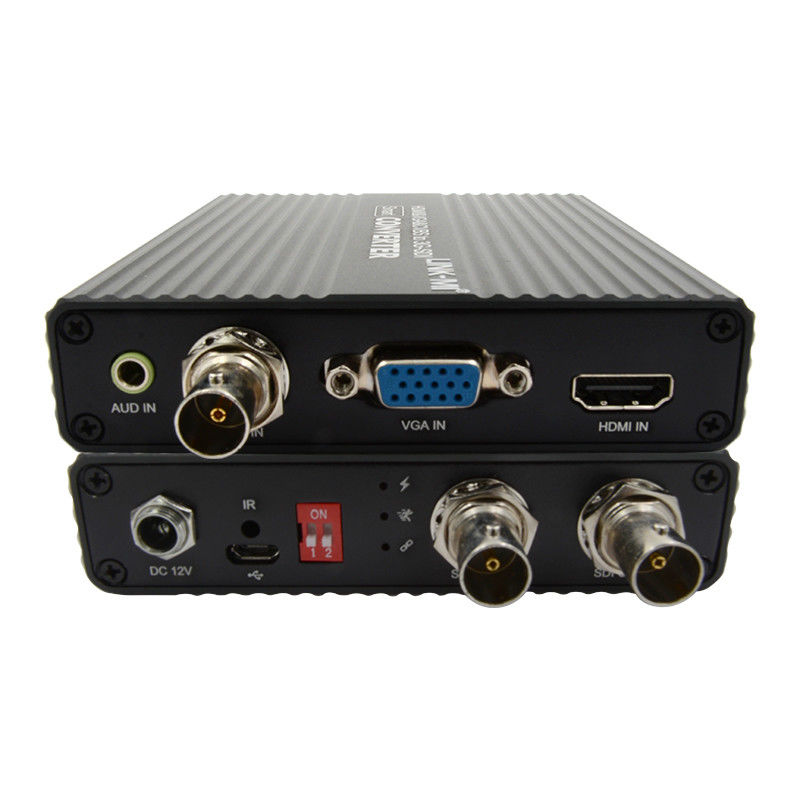

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-SC5325 Konwerter HDMI&VGA&CVBS do SDI (NOWY).pdf...
