Konwerter SDI do HDMI Wszystkie do HDMI Konwerter SDI do VGA CVBS Video
Wprowadzenie
LINK-MI LM-SC5810P SD/HD/3G SDI-HDMI&VGA&CVBS video converter to wysokiej jakości, wydajny produkt konwersji sygnału wideo, kompatybilny z sygnałem SD/HD/3G SDI,który wbudowany jest w wyważacz kabli o wysokiej wydajności, obsługuje odległość transmisji do 200 m HD-SDI, sygnały 3G-SDI do 120 metrów [Uwaga: spełnia standardy kabli Belden 1694A, standardy sygnału SDI].
Cechy
1. Wspieranie wszystkich typów rozdzielczości SDI
2. SMPTE 425M (poziom A i B), SMPTE424M, SMPTE292M, SMPTE259M-C
3/Przeprowadź 1 kanał sygnału SDI.
4. Wsparcie interfejsu obsługi menu OSD
5. Automatycznie wykryć informacje HDMI EDID adaptive HDMI najlepszy tryb
6. Wspiera wszystkie formaty konwersji asymetrycznej
7/ Sygnał zgubił niebieski ekran.
8. Format wyjścia VGA może być określony jako 720p/1080p
9Automatycznie wbudować sygnał audio SDI do sygnału HDMI.
10. Format wyjścia do wyboru przez użytkownika (HDMI i VGA i AV)
11Inteligentna adaptacja PAL / NTSC
Specyfikacja
| Marka |
LINK-MI |
|
Model nr.
|
LM-SC5810P
|
| Materiał |
Metal |
| Kolor |
Czarne |
| Zastosowanie |
Konwersja SD/HD/3G SDI do HDMI |
| Interfejs wejścia |
1*BNC SDI |
| Typ sygnału wejściowego |
SD-SDI (270 Mbps ); HD-SDI (1,485 Gbps ); 3G-SI (2,97) |
| Format wejścia |
525i @ 59.94Wydarzenia: "Szczegółowe wydarzenia: |
| Zakres sygnału SDI |
0.8V P-P |
| Impedancja SDI |
75 ohmów |
| Typ sprzęgła SDI |
Połączenie AC
|
| Jitter sygnału SDI (typowa wartość) |
SD-SDI <= 0,1UI; HD-SDI <= 0,2UI; 3G-SDI <= 0,4UI |
| Maks. Długość koasa wejściowego |
Belden 1694A: SD-SDI 400m, HD-SDI 200m, 3G-SDI 140m
Uwaga: powyższa odległość transmisji dla różnych specyfikacji kabla, wyniki badań będą różne
|
| Interfejs SDI Loop Out |
1*BNC SDI |
| Interfejs wyjściowy HDMI/DVI |
1*HDMI |
| Interfejs wyjściowy AV (CVBS) |
1* BNC |
| Interfejs wyjściowy VGA |
1* VGA |
| Rozmiar (L*W*H) |
154*119*36 mm |
|
Powe Supply
|
5-24V prądu stałego
|
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

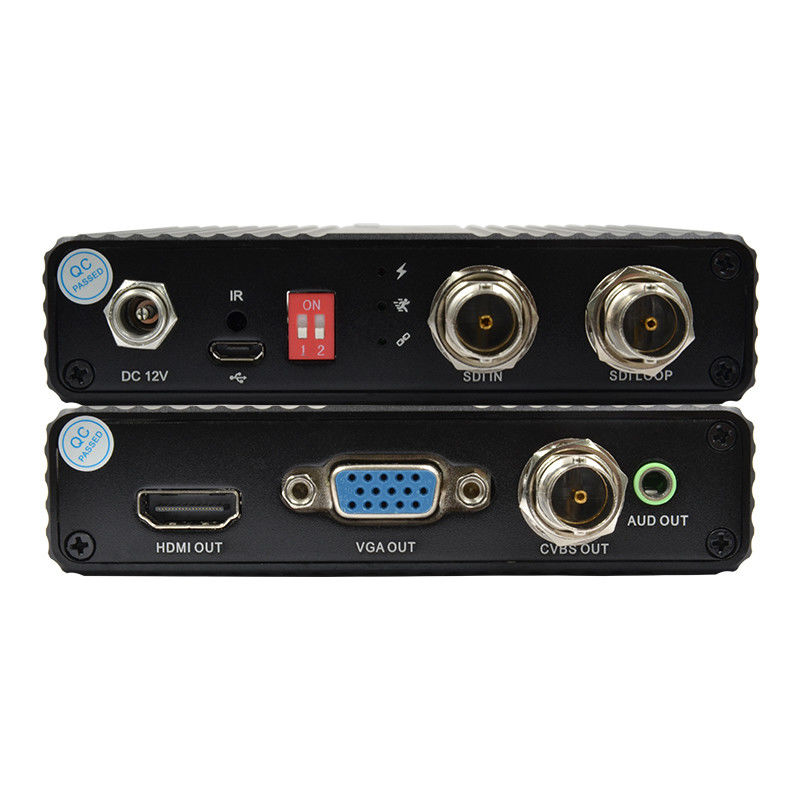

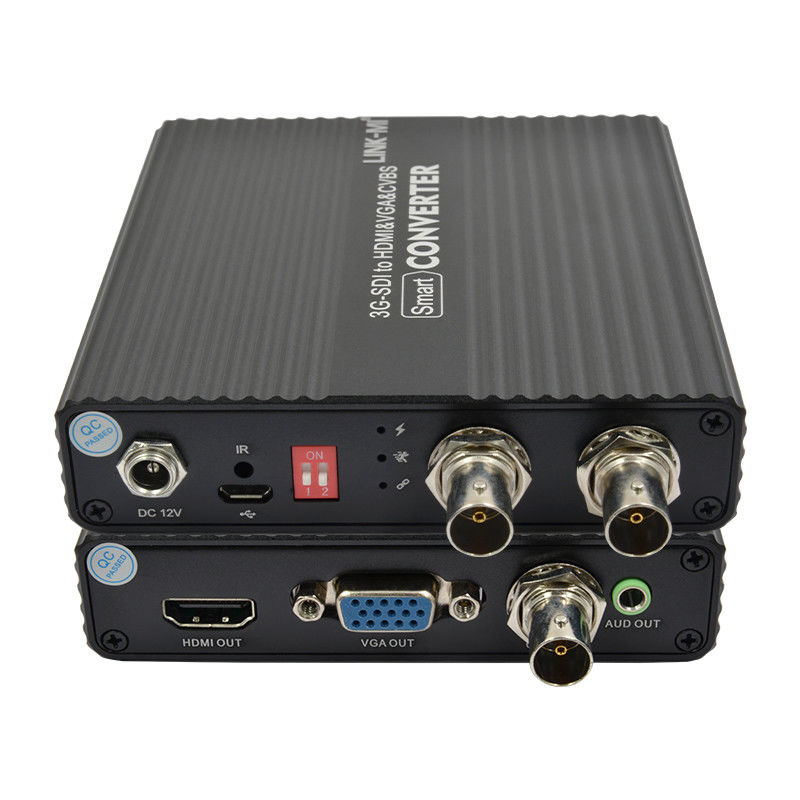

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-SC5810P SDI-HDMI i VGA i CVBS Konwerter...
