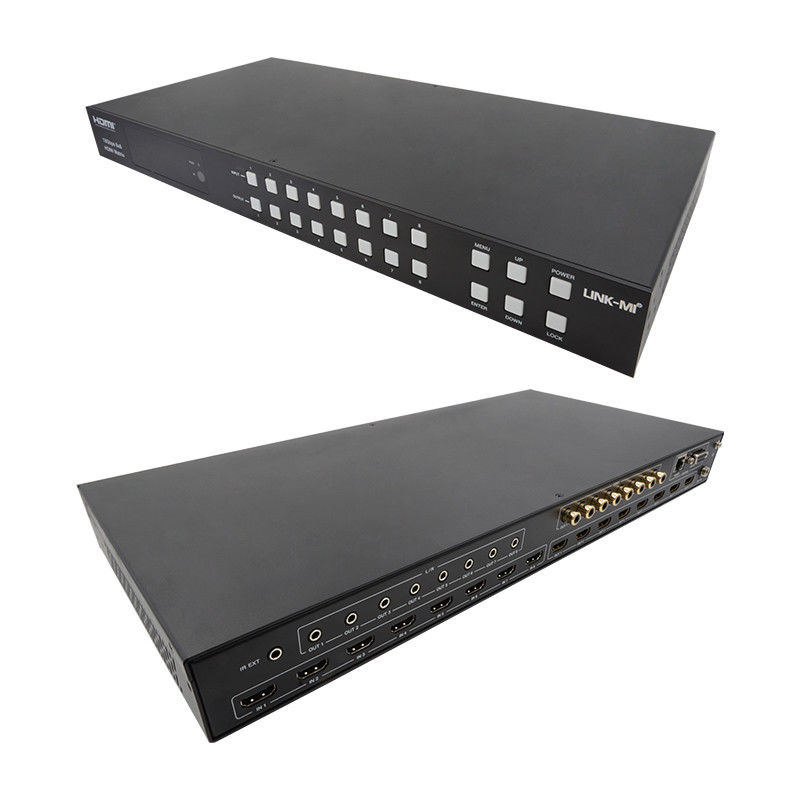

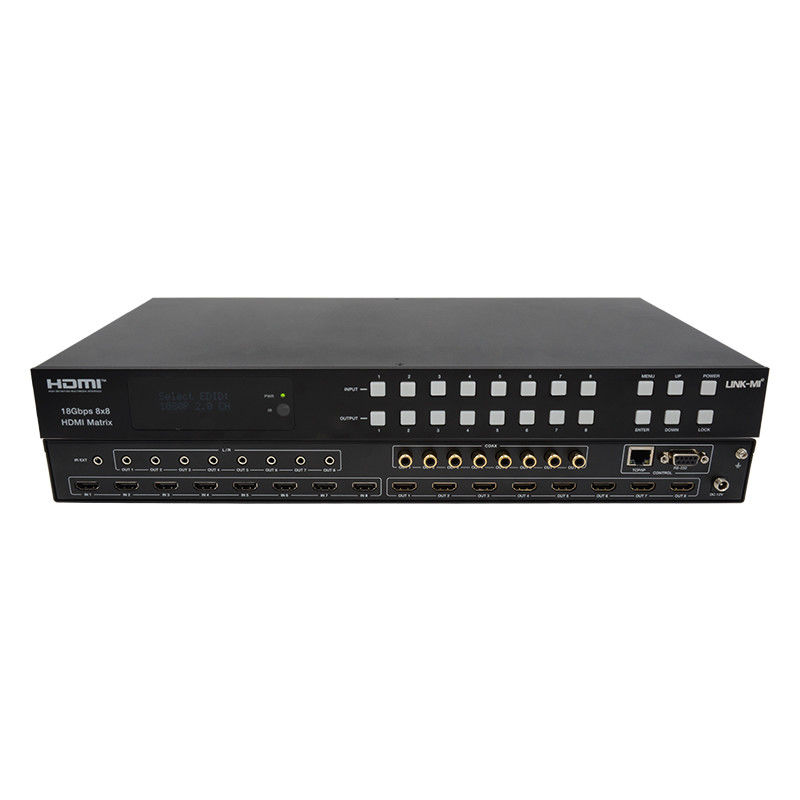

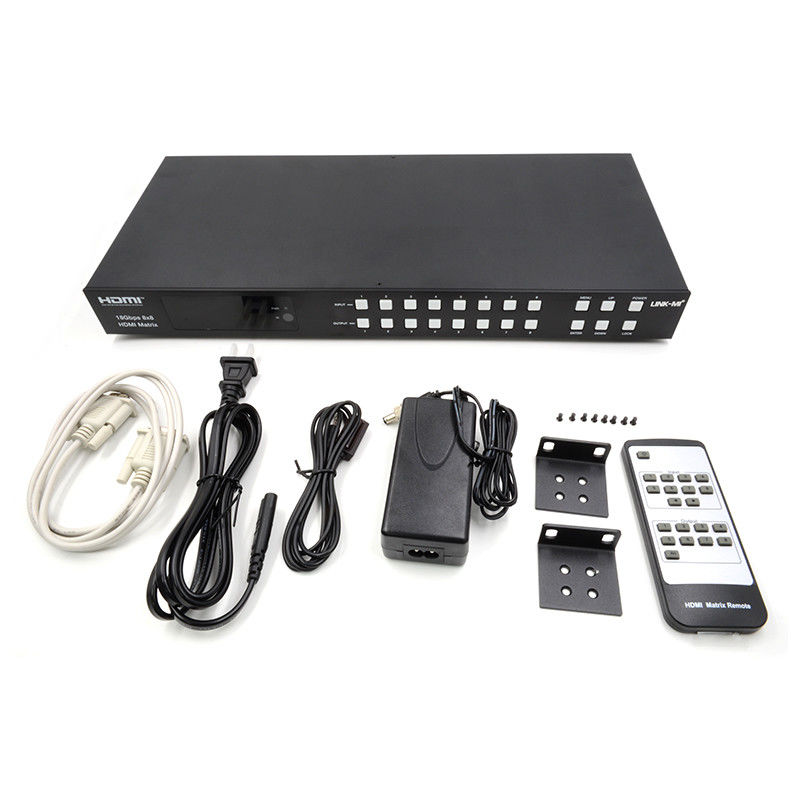

18Gbps 8x8 HDMI Matryca z funkcją ARC Wsparcie 4K2K@60Hz YUV 4:4:4
Wprowadzenie
LINK-MI LM-MX88A 18Gbps 8x8 HDMI Matrix obsługuje transmisję wideo (do 4K2K@60Hz YUV 4:4:4) oraz wielokanałowy audio cyfrowy o wysokiej rozdzielczości z 8 źródeł HDMI do 8 wyświetlaczy HDMI.Podczas gdy funkcja wyjścia HDMI ARC jest włączona, audio ARC z urządzeń wyświetlających HDMI zostanie wyodrębnione na wyjście audio skoaksialne.Kontrola jest przez przyciski przedniego panelu, IR zdalne, RS-232, LAN i GUI Web.
Cechy
1. zgodne z HDMI 2.0b, HDCP 2.2 i HDCP 1.4
2Rozdzielczość wideo do 4K2K@60Hz (YUV 4:4:4) we wszystkich portach HDMI
3Wspiera szerokość pasma wideo 18Gbps
4. Wspierane są Dolby Vision, HDR10+ i HLG.
5. Wspiera 4K->1080P Down Scaler dla każdego portu wyjściowego
6. HDMI audio pass-through do 7,1 CH HD audio (LPCM, Dolby TrueHD i DTS-HD Master Audio)
7. Audio de-wbudowane jest obsługiwane za pośrednictwem portów analogowych i kokasowych
8. ARC, CEC i inteligentne zarządzanie EDID są wspierane
9. 1U konstrukcja zamontowana na stojaku z wyświetlaczem OLED na przednim panelu
10. Kontrola za pośrednictwem przycisków przedniego panelu, IR zdalnego sterowania, RS-232, LAN i Web GUI
Specyfikacja
|
Techniczne
|
|
Zgodność HDMI
|
HDMI 2.0b
|
| Zgodność z HDCP |
HDCP 2.2 i HDCP 1.4
|
|
Szerokość pasma wideo
|
18 Gbps
|
|
Rozdzielczość wideo
|
Do 4K2K@50/60Hz (4:4:4)
|
|
Przestrzeń kolorowa
|
RGB, YCbCr 4:44/4:2/2/4:2:0
|
|
Głębokość koloru
|
8-bitowe, 10-bitowe, 12-bitowe
|
|
Formaty dźwięku HDMI
(Przejście)
|
LPCM 2/5.1/7.1Dolby Digital, DTS 5.1, Dolby Digital+,
Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
|
|
Formaty dźwięku koaksjalnego
|
LPCM 2.0, Dolby Digital / Plus, DTS 5.1
|
|
Formaty dźwiękowe L/R
|
PCM2.0
|
|
Formaty HDR
|
HDR10, HDR10+, Dolby Vision, HLG
|
| Ochrona ESD |
Model ludzkiego ciała:
±8kV (rozładowanie w powietrzu) ±4kV (rozładowanie kontaktowe)
|
|
Połączenie
|
|
Porty wejściowe
|
8×HDMI typu A [19-pin kobieta]
1xIR EXT [3.5mm Stereo Mini-jack]
|
|
Porty wyjściowe
|
8×HDMI typu A [19-pin kobieta]
8×Coax Audio (RCA)
8×L/R Audio [3.5mm Stereo Mini-jack]
|
|
Porty sterowania
|
1×TCP/IP [RJ45]
1×RS-232 [D-Sub 9]
|
|
Wyroby mechaniczne
|
|
Mieszkania
|
Obudowa metalowa
|
|
Kolor
|
Czarne
|
|
Wymiary
|
TX: 440 mm (W) × 200 mm (D) × 44,5 mm (H)
|
|
Waga
|
TX: 2,8 kg
|
|
Zasilanie
|
Wprowadzenie: AC 100 - 240V 50/60Hz
Wyjście: DC 12V/5A (standardy USA/UE, CE/FCC/ULcertified)
|
|
Zużycie energii
|
43W
|
|
Temperatura pracy
|
-10°C ~ 45°C / 14°F ~ 113°F
|
|
Temperatura przechowywania
|
-20°C ~ 60°C / -4°F ~ 140°F
|
|
Względna wilgotność
|
20~90% RH (nie kondensujące)
|
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

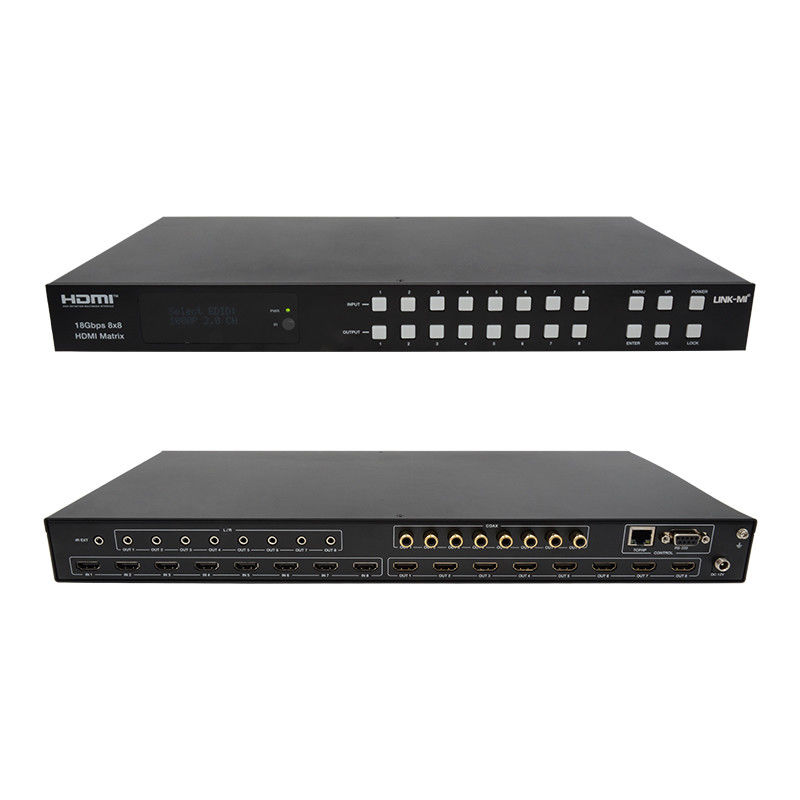

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-MX88A 8x8 HDMI Matrix LR Coax Audio 4K@60 ARC.p...
