18Gbps HDMI Audio Extractor z obsługą audio downmix 4K@60Hz
Wprowadzenie
LINK-MI LM-AUE03 HDMI 18Gbps Audio Extractor może wyodrębniać sygnały audio z dowolnego HDMI zgodnego ze źródłem do cyfrowych optycznych lub analogowych stereo L / R wyjściach audio.Ten ekstraktor dźwięku obsługuje również bitstream audio dołu-mix do analogowego stereo wyjścia i utrzymuje optyczne i HDMI z audio przejść przez.
Ponadto zarówno wejście, jak i wyjście HDMI obsługują rozdzielczość wideo do 4K2K@50/60Hz (YUV444).Obsługuje 10-bitowy HDR (High Dynamic Range) i HDMI wysokiej rozdzielczości cyfrowych formatów audio bypass, LPCM 2CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos i DTS-HD Master Audio, szybkość próbkowania dźwięku do 192 kHz.
Cechy
1. HDMI 2.0b (18Gbps), zgodny z HDCP 2.2 i DVI
2Rozstrzygnięcia wideo do 4K2K@50/60Hz (YUV444)
3. Wyciąganie dźwięku HDMI do wielokanałowego optycznego (SPDIF) lub analogowego dźwięku L/R
4. HDMI Przekazanie wejścia audio do HDMI i wyjścia audio optycznego
5. Wspieranie bitstream audio down-mix do L / R analogowego wyjścia
6Optyczny dźwięk obsługuje LPCM 2CH, Dolby Digital 2/5.1CH, DTS 2/5.1CH
7. Wspiera HDMI High Bit Rate (HBR) audio przejście przez
8. Prędkości próbki dźwięku do 96 kHz
9. 10 bitów HDR (High Dynamic Range) przechodzą przez
10. Wspieranie przepływu CEC
Specyfikacja
| Techniczne |
|
Zgodność HDMI
|
HDMI 2.0b
|
|
Zgodność z HDCP
|
HDCP 2.2 i HDCP 1.4
|
|
Szerokość pasma wideo
|
18 Gbps |
|
Rozdzielczość wideo
|
Do 4K2K@50/60Hz ((YUV4:44),4K2K@30Hz,1080P@120Hz,
i 1080P 3D@60Hz
|
|
Przestrzeń kolorowa
|
RGB, YCbCr 4:4:4, YCbCr 4:2:2
|
|
Głębokość koloru
|
10-bitowe, 12-bitowe
|
|
Formaty dźwięku HDMI
(Przejście)
|
LPCM 2/5.1/7.1CH, Dolby Digital,
DTS 5.1, Dolby Digital+, Dolby
TrueHD, DTS-HD Master Audio,
Dolby Atmos, DTS:X
|
|
Audio optyczne
Formaty
|
LPCM 2CH, Dolby Digital 2/5.1 CH, DTS 2/5.1CH
|
|
Formaty dźwiękowe L/R
|
Analogiczne stereo 2CH
|
|
Ochrona ESD
|
Model ciała ludzkiego ± 8 kV
(rozładowanie w powietrzu) & ±4kV
(wyładowanie kontaktowe)
|
| Połączenia |
|
Wpływy
|
1x HDMI typu A [19-pin kobieta]
|
|
Wyniki
|
1x HDMI typu A [19-pin kobieta]
1x L/R Audio Out [RCA]
1x wyjście optyczne [S/PDIF]
|
|
Wyroby mechaniczne
|
|
Mieszkania
|
Obudowa metalowa
|
|
Kolor
|
Czarne
|
|
Wymiary
|
73.5mm[W] x 60.7mm[D] x20 mm[H]
|
|
Waga
|
135 g
|
|
Zasilanie
|
Wprowadzenie: AC100 - 240V 50/60Hz
Wyjście: DC 5V/1A (USA/UE) Standardy, certyfikat CE/FCC/UL
|
|
Zużycie energii
|
1.25W (maksymalnie)
|
|
OperacjaTemperatura
|
32 - 104°F / 0 - 40°C
|
|
Temperatura przechowywania
|
-4 - 140°F / -20 - 60°C
|
|
Względna wilgotność
|
20 - 90% RH (bez kondensacji)
|
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

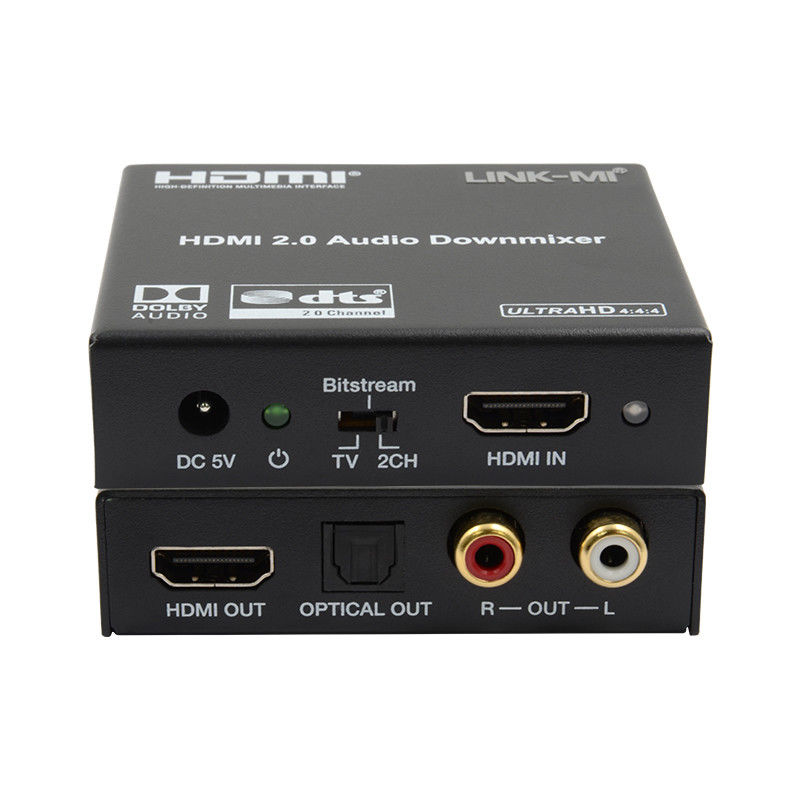

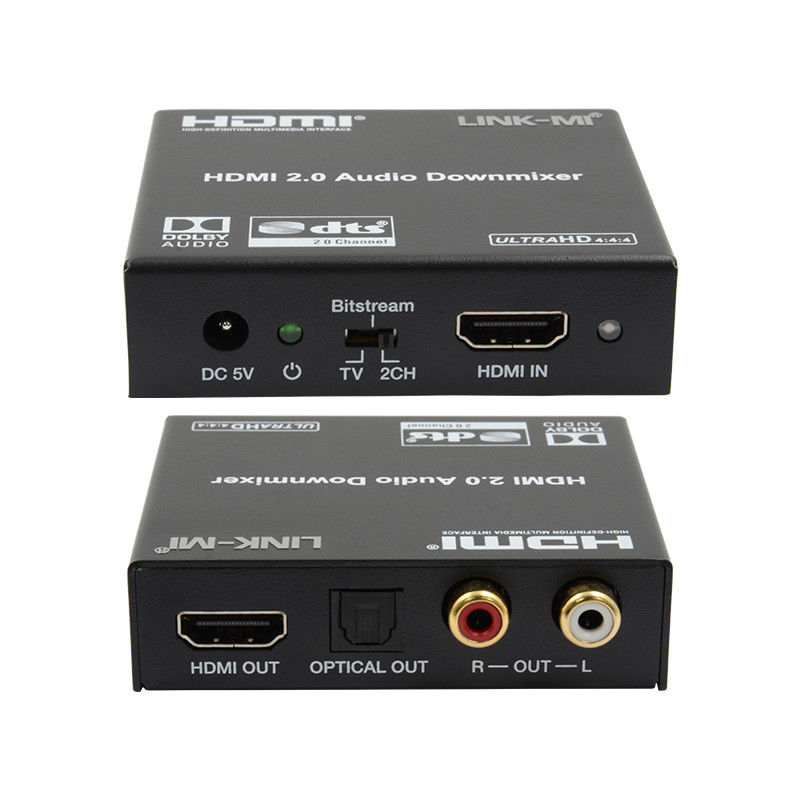

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-AUE03 HDMI 18Gbps Audio Extractor.pdf
