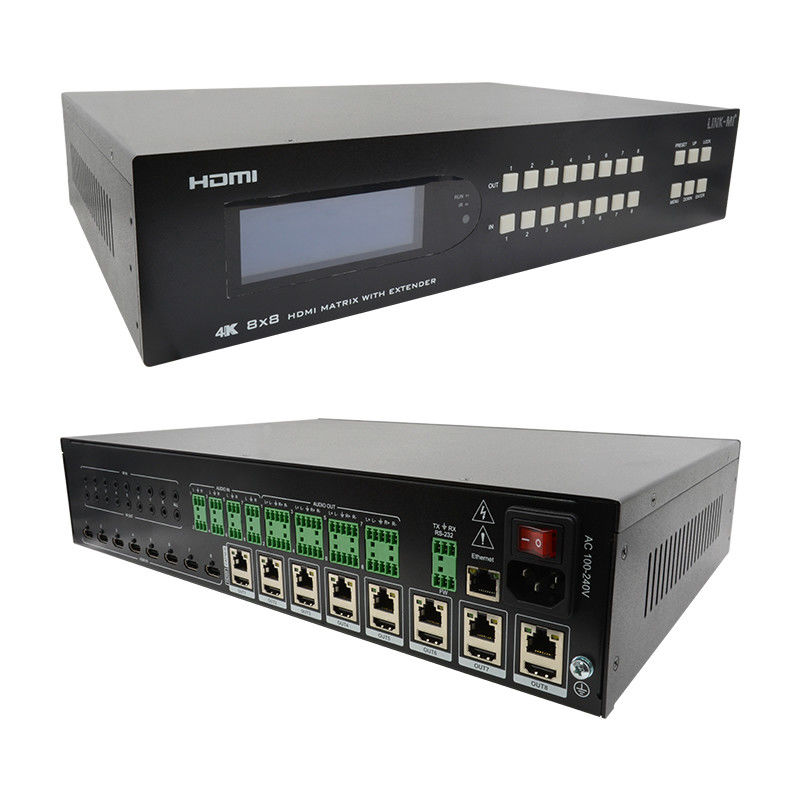

8X8 HDMI Matrix Extender do 70m z 8 HDMI loop out 4K60Hz HDMI Video Switch
Wprowadzenie
LINK-MI LM-MX20 to 8x8 HDMI Matrix Switch przez 65m Cat6 Cable.4K@60Hz YUV4:4:4Jest wyposażony w 8x analogową ekstrakcję dźwięku i obsługuje 4K do 1080p, inteligentne zarządzanie EDID.
Cechy

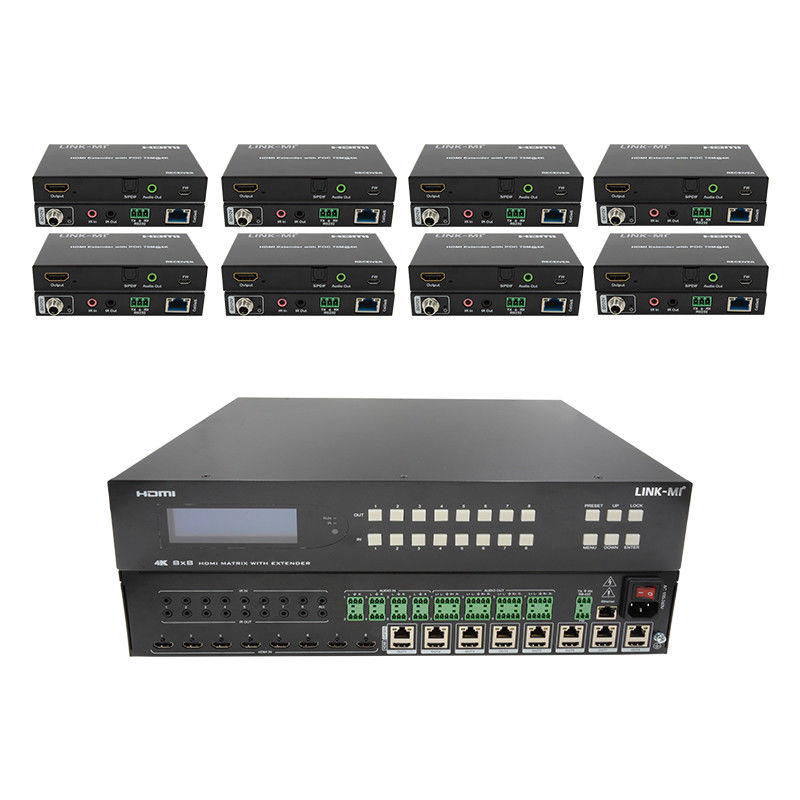

1. 8x wejście HDMI i 8x wyjście Ethernet z 8x HDMI Loop out
2. Wersja HDMI 2.0 obsługuje 4K@60Hz YUV4:4:4, 18G, głęboki kolor max 12bit, HD 8CH cyfrowy format audio
3Rozszerzanie sygnału wideo 4K60Hz na odległości do 65 m za pośrednictwem pojedynczego kabla Ethernet Cat6
4. zgodne z HDCP 2.2/1.4 (podążaj za wejściem)
5Wspiera Dolby VisionD, HDR10, HDR-HLG
6. Wspiera LPCM do 7,1/24-bit/96 kHz, Dolby Atmos i DTS-X Atmos
7. obsługa portów Ethernet Telnet, UDP, HTTP, protokół TCP/IP
8. Z szerokopasmową dwukierunkową sterowaną kontrolą IR ((38~56KHz)
9. Wspiera 8x analogowe wydobycie dźwięku (port 5pin Phoenix)
10. Wspiera 8x Analog Audio w (3pin Phoenix port)
11. Przycisk panelu obsługi z LCD, IR Remote control, RS232 Control, TCP/IP Control
12. Wspiera 4K do 1080p
13Wspieranie inteligentnego zarządzania EDID
14. Wspiera zasilanie AC100~240V, wspiera 8x wyjście mocy POC
15Wsparcie wtyczki 3Pin Phoenix dla aktualizacji FW
Specyfikacja
| Model nr. |
LM-MX20 |
|
Zakres temperatury pracy
|
-5 do +40°C ((23 do +104 °F)
|
| Zakres temperatury przechowywania |
-10 do +60 °C ((-14 do +140 °F)
|
|
Zakres wilgotności operacyjnej
|
5 do 90% RH (bez kondensacji)
|
|
Wprowadzenie sygnału wideo
|
00,5-1,0 woltów p-p
|
|
Wprowadzony sygnał DDC
|
5 woltów p-p (TTL)
|
|
Przepustowość
|
18Gbit/s
|
|
Zgodność z HDCP
|
HDCP2.2 i HDCP1.4
|
|
Wspierany format wideo
|
4K@60Hz, YUV4:44 8bit 4k@30Hz/1080P/1080i/720P/576P/480P/576i/480i |
|
Wydanie wideo
|
Wersja HDMI 2.0
|
|
Wspierany format audio
|
LPCM do 7,1/24-bit/96 kHz, Dolby Atmos i
DTS-X Atmos |
|
Maksymalna odległość transmisji
|
65m
|
|
Zużycie energii
|
70 watów (maks.)
|
|
Wymiary
|
Macierza: L438 x W279 x H88 mm
Odbiornik: L110.2xW68.3xH18 mm
|
|
Masa (jednostka główna)
|
5.38 kg
|
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

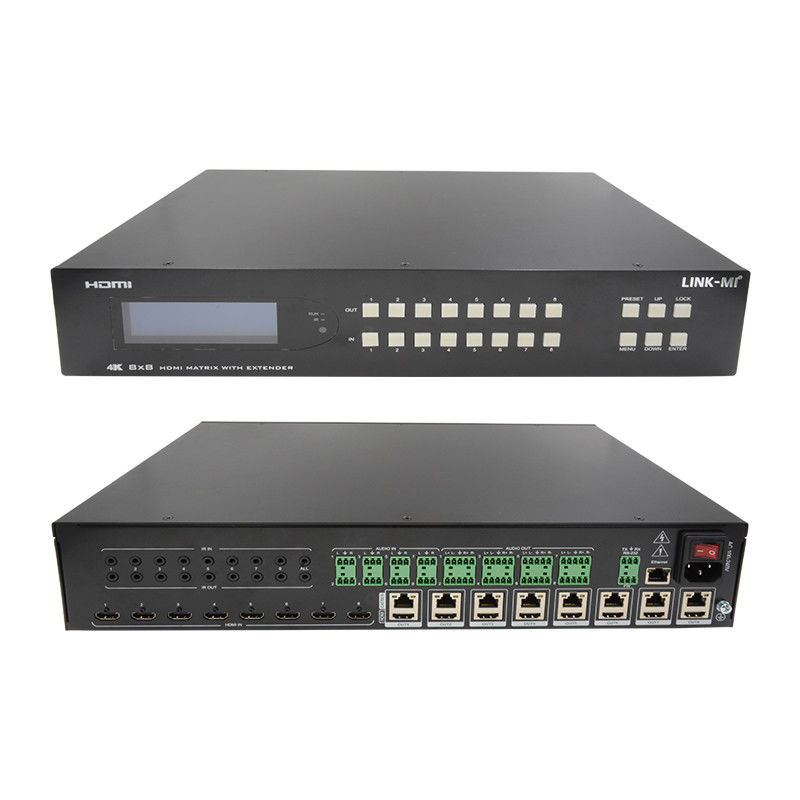

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-MX20 65m 8x8 HDMI 2.0 Matrix Extender.pdf
