4K Ultra HD Video Wall Controller 3X3 HDMI/DP/VGA/USB Typ-C Wejście 9-kanałowe Wyjście 1U Rack Design
Wprowadzenie

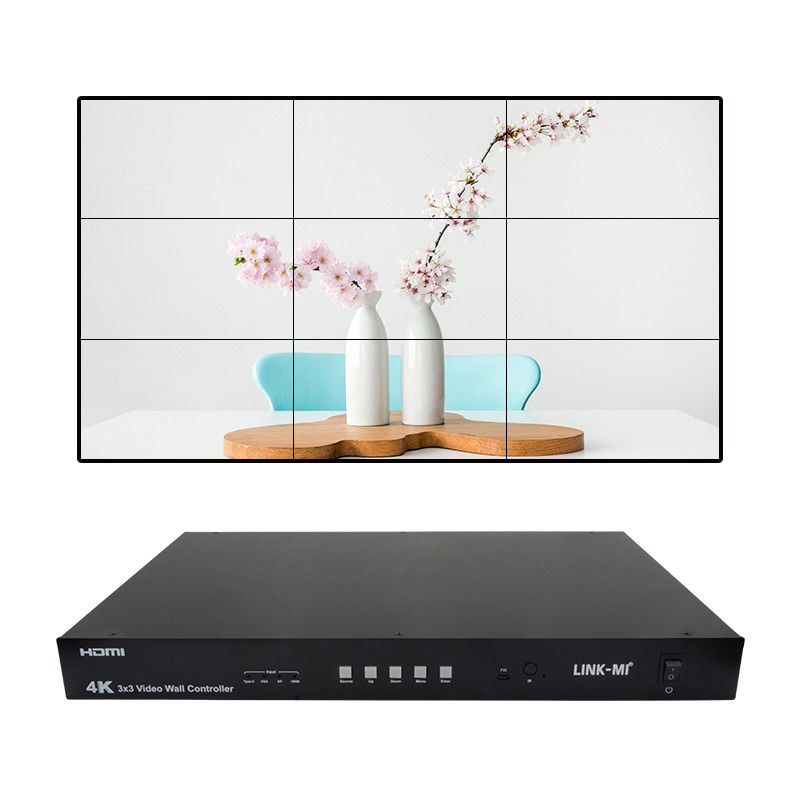

LINK-MI LM-VW03 to profesjonalny 9-kanałowy Ultra HD 4K Video Wall Controller.Jest wyposażony w 4 sygnały wejściowe, takie jak 1 HDMI / 1 USB Typ C / 1 DP / 1 VGA; z 9-kanałowymi wyjściami HDMI i dodatkowym 1 wyjściem HDMI Loop dla pojedynczego wyświetlacza lub kaskadowego.Użytkownik może przełączyć dowolny z 4 sygnałów wejściowych do wyświetlania na 9 monitorach telewizyjnych, aby zrobić dużą ścianę wideo 3x3 lub 1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2... tryby wyświetlania i kaskadowa ściana wideo 3x4, 4x3, 4x4, 5x5, 6x6... maks 10x10 w kaskadowym połączeniu.
Tymczasem obsługuje również tryb rozdzielcy 1x9 HDMI, ekstrakcję audio SPDIF i analogową, najwyższą rozdzielczość UHD do 3840x2160 @ 30Hz, obrót 180 °, zarządzanie EDID.Użytkownik może go łatwo kontrolować za pomocą zdalnego, przyciski paneli, polecenie RS232, sterowanie interfejsem graficznym internetowym i sterowanie platformą zewnętrzną.
Cechy
1. Wsparcie wejścia USB TYPE-C / VGA / DP / HDMI.
2. Wspiera 4K 3x3 ścianę wideo, kaskadowanie do tworzenia 3x4, 4x5, 5X6 i max 10x10 ścianę wideo.
3Wspiera obrót obrazu wyjściowego o 180°.
4. Wspiera najwyższą rozdzielczość do 4K30HZ 4:4:4.
5Wspiera zarządzanie EDID: dwa domyślne EDID: 4K30HZ, 1080P.
6Wspiera HDCP2.2/1.4.
7. Przycisk panelu obsługi; IR zdalne; Rozkaz RS232 i GUI Web do sterowania.
8. Wspieranie SPDIF i analogowej ekstrakcji dźwięku
9. Wspierać sterowanie platformą ze strony trzeciej za pośrednictwem portu RS232 lub LAN.
10Konstrukcja półki 1U, łatwa montaż.
Specyfikacja
| Model nr. |
Linko-MI LM-VW03 |
| Porty wejściowe |
1x USB TYPE-C, 1x DP, 1x VGA, 1x HDMI
|
| Porty wyjściowe |
9x HDMI, 1x HDMI Loop out dla pojedynczego wyświetlacza lub podłączenia kaskadowego)
1x SPDIF, 1x Analogiczne Stereo Audio
|
| Porty sterowania |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Wprowadzenie sygnału wideo |
00,5-1,0 woltów p-p |
| Wprowadzony sygnał DDC |
5 woltów p-p (TTL) |
|
Format wideo
|
Ultra HD TV/FH DTV: 4K@30Hz/1080P |
|
Format dźwięku
|
LPCM 16bit, 24bit, 44,1KHz/48KHz |
| Metody kontroli |
Przyciski paneli; pilota IR; polecenie RS232, interfejs graficzny sieci Web, sterowanie platformą zewnętrzną |
| Tryby ściany wideo |
1x1, 1x3, 1x4, 2x2, 2x3, 2x4, 3x1, 3x2, 3x3, 4x1, 4x2...
Kaskady do zrobienia4x3-1; 4x3-2; 3x4-1; 3x4-2; 4x4-1; 4x4-2
Kaskada: 4x3, 4x4, 5x5, 6x6... i tak dalej, maks 10x10 ściany wideo
|
| Inne funkcje |
1x9 HDMI Splitter Mode, 180 stopni obrotu, EDID Management, Ekstrakcja dźwięku... |
| Zasilanie |
Prąd stały 24V 2A |
| Zużycie energii |
33 waty (maksymalnie) |
| Temperatura pracy |
0 do +40°C (32 do +104°F) |
| Wilgotność operacyjna |
5 do 90% RH (bez kondensacji) |
| Materiał |
Obudowa metalowa |
| Kolor |
Czarne |
| Wymiar |
438 mm ((L) x 274 mm ((W) x 44 mm ((H) |
| Waga |
4 kg |
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

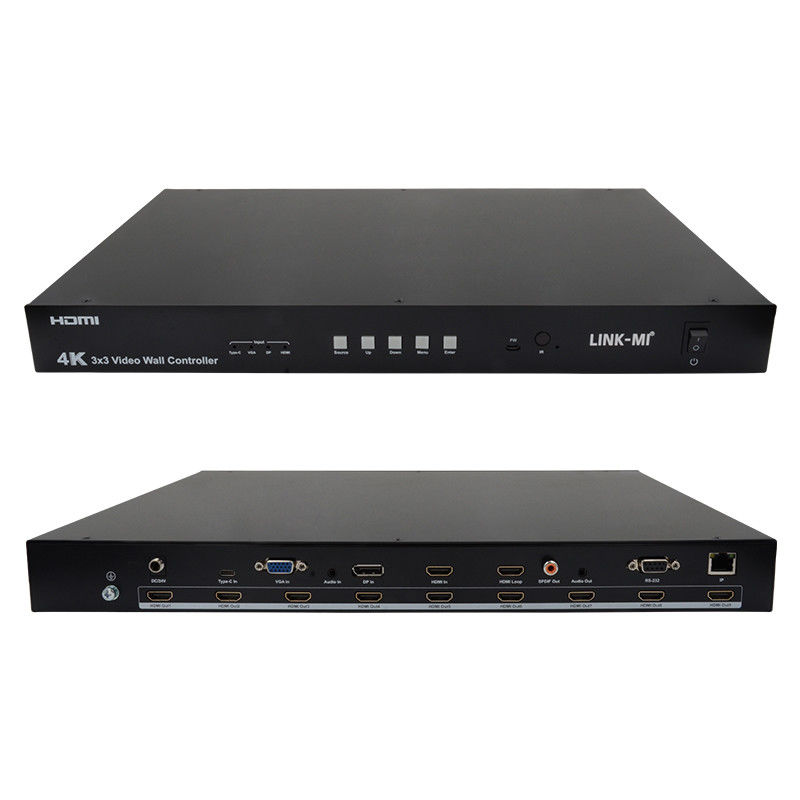

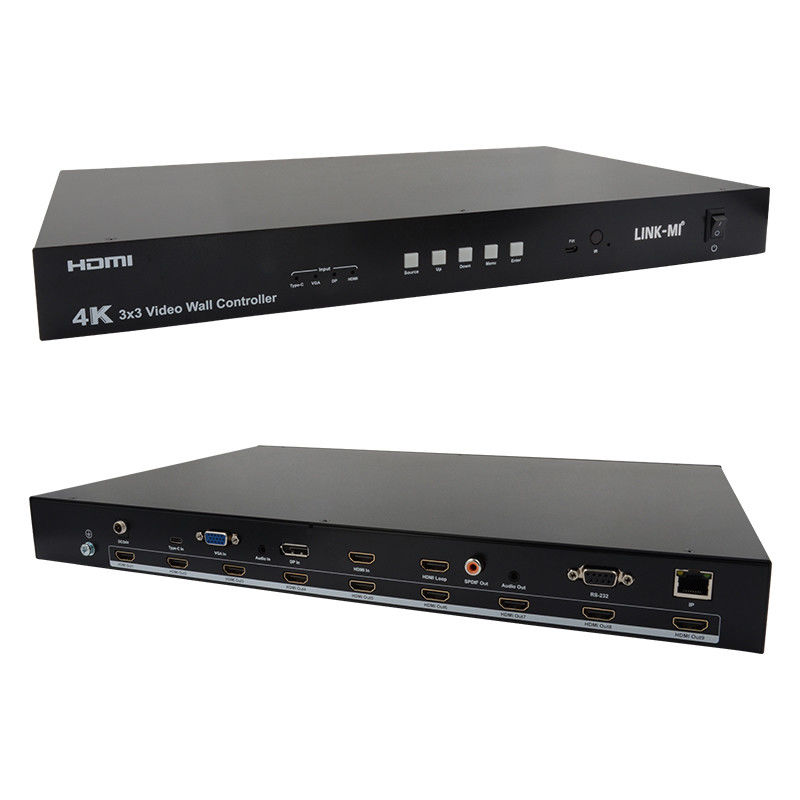

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-VW03 4K 3x3 Video Wall Controller.pdf
