4K Video Wall Controller 2x2/1x4/4x1/10x10 Splicing Display HDMI/USB Typ C/DVI
Wprowadzenie

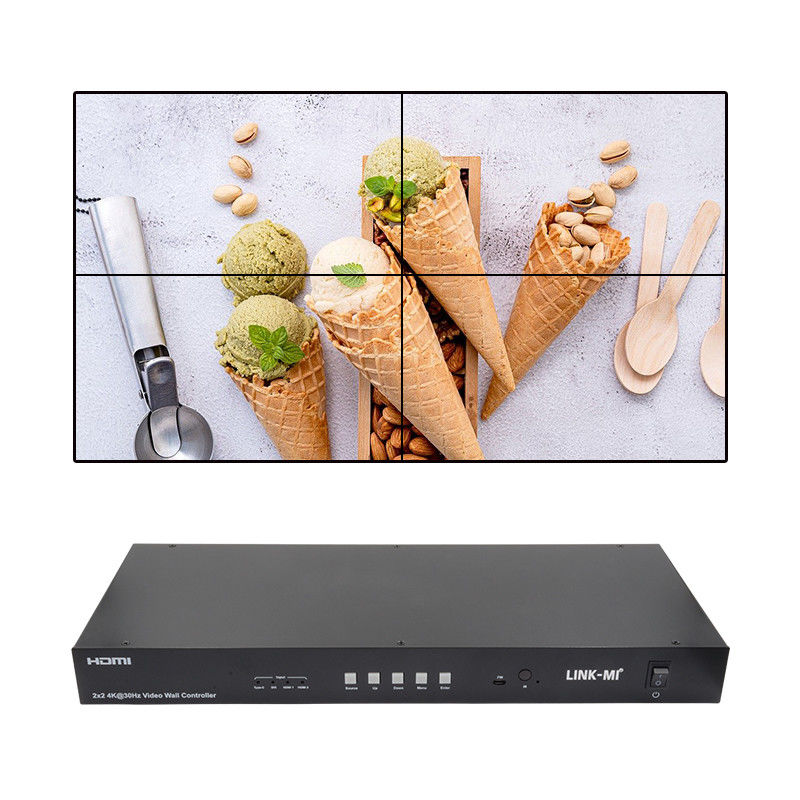

LINK-MI LM-VW02B to profesjonalny 4-kanałowy Ultra HD 4K Video Wall Controller.Jest on wyposażony w 4 sygnały wejściowe, takie jak 2 HDMI / 1 USB Typ C / 1 DVI; z 4-kanałowymi wyjściami HDMI i dodatkowym 1 wyjściem HDMI Loop do jednowielowego wyświetlania lub kaskadowania.Użytkownik może przełączyć dowolny z 4 sygnałów wejściowych do wyświetlania na 4 monitorach telewizyjnych, aby zrobić dużą ścianę wideo 2x2 lub 1x4, 4x1... tryby wyświetlania, i maks 10x10 ściany wideo w kaskadowym połączeniu.
Tymczasem obsługuje również tryb rozdzielcy 1x4 HDMI, ekstrakcję audio SPDIF i analogową, najwyższą rozdzielczość UHD do 3840x2160 @ 30Hz, obrót 180 °, zarządzanie EDID.Użytkownik może go łatwo kontrolować za pomocą zdalnego, przyciski paneli, polecenie RS232 i sterowanie interfejsem graficznym.
Cechy
1. Wspiera wejście HDMI USB TYPE-C / DVI /2.
2. Wspiera 4K 2x2 ścianę wideo, kaskadowanie do tworzenia 2x3, 3x4 i max 10x10 ścianę wideo.
3Wspiera obrót obrazu wyjściowego o 180°.
4. Wspiera najwyższą rozdzielczość do 4K@30HZ 4:44 dla wejścia typu C i HDMI, 1920x1200 dla wejścia DVI.
5Wsparcie zarządzania EDID: Dwa domyślne EDID: 4K30HZ, 1080P.
6Wspiera HDCP2.2/1.4.
7. Przycisk panelu obsługi; IR zdalne; Rozkaz RS232 i GUI Web do sterowania.
8. Wspieranie SPDIF i analogowej ekstrakcji dźwięku
9Konstrukcja półki 1U, łatwa montaż.
Specyfikacja
| Model nr. |
Linkowy MI LM-VW02 |
| Porty wejściowe |
2x HDMI, 1x USB typu C, 1x DVI
|
| Porty wyjściowe |
4x HDMI, 1x HDMI Loop out dla pojedynczego wyświetlacza lub podłączenia kaskadowego)
1x SPDIF, 1x Analogiczne Stereo Audio
|
| Porty sterowania |
1x RS232, 1x Ethernet |
| HDCP |
HDCP 2.2/1.4 |
| Wprowadzenie sygnału wideo |
00,5-1,0 woltów p-p |
| Wprowadzony sygnał DDC |
5 woltów p-p (TTL) |
|
Format wideo
|
Ultra HD TV/FH DTV: 4K@30Hz/1080P |
|
Format dźwięku
|
LPCM 16bit, 24bit, 44,1KHz/48KHz |
| Metody kontroli |
Przyciski panelowe; pilota IR; polecenie RS232 i interfejs graficzny internetowy |
| Tryby ściany wideo |
Ustawienia wstępne 1x1; 2x2; 4x1; 1x4... itp.
Kaskada do 3x2-1; 3x2-2; 4x2-1; 4x2-2; 4x3-1; 4x3-2; 4x3-3
Kaskady: 3x3; 4x4; 4x6; 5x6; 6x6 i tak dalej, maks 10x10 ściany wideo
|
| Inne funkcje |
1x4 HDMI Splitter Mode, 180° rotacja, EDID Management, Ekstrakcja dźwięku... |
| Zasilanie |
Prąd stały 12V 2A |
| Zużycie energii |
15 watów (maksymalnie) |
| Temperatura pracy |
0 do +40°C (32 do +104°F) |
| Wilgotność operacyjna |
5 do 90% RH (bez kondensacji) |
| Materiał |
Obudowa metalowa |
| Kolor |
Czarne |
| Wymiar |
438 mm ((L) x 190 mm ((W) x 44 mm ((H) |
| Waga |
2.5 kg |
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

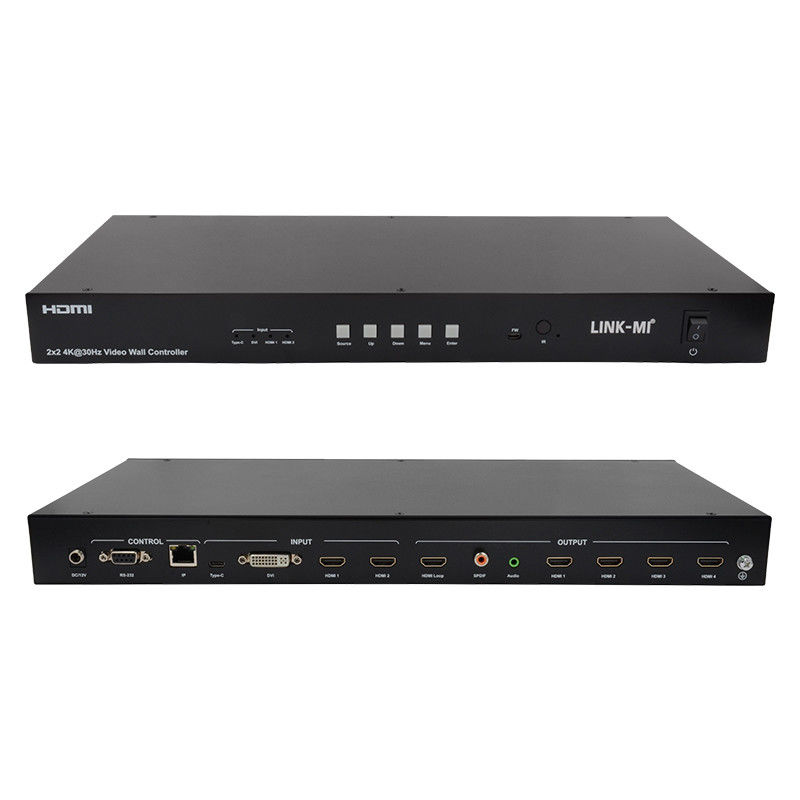

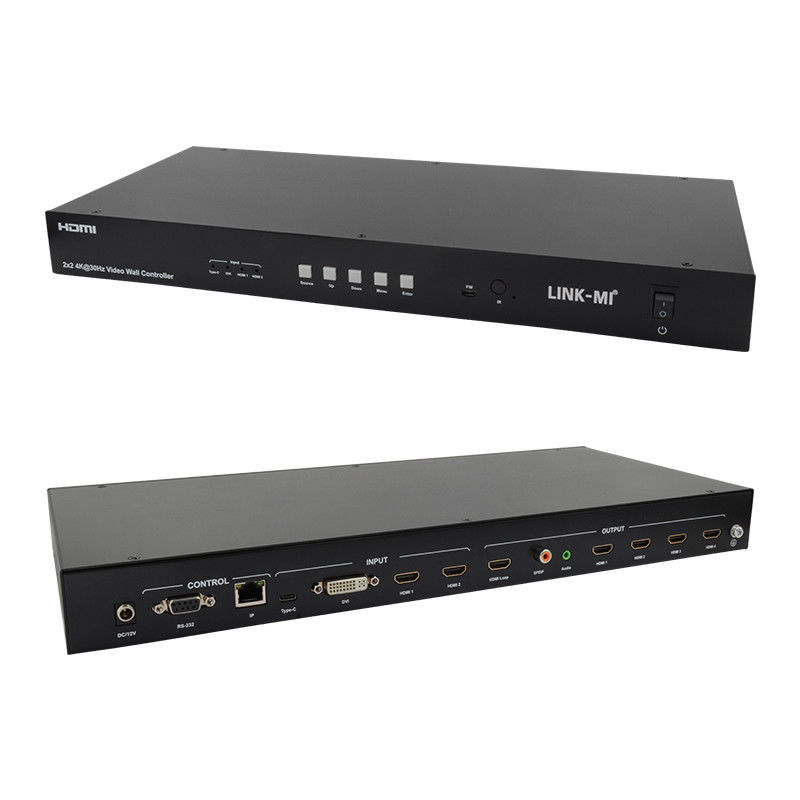

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-VW02B 2x2 Video Wall Controller 4K30Hz.pdf
