70M 4X4 HDMI Matrix z funkcją IR Matrix 18Gbps 4K@60Hz HDMI 2.0b POC
Wprowadzenie
LINK-MI LM-MX44-70 Matryca HDMI 4x4 18 Gbps może podłączyć cztery źródła HDMI do ośmiu wyświetlaczy.Posiada cztery wyjścia HDMI i każdy wyjście HDMI jest odzwierciedlony, aby zapewnić wyjście CAT-Cable, który działa jednocześnie.
Obsługuje transmisję wideo (rozstrzygnięcie wynosi do 1080p Full HD i 4Kx2K@60Hz 4:4:4) i obsługuje formaty cyfrowego dźwięku HD, takie jak LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus i DTS-HD Master Audio.
Podłącz odbiornik CAT do każdego z wyjściów kabli CAT, aby rozszerzyć sygnał HDMI do 230 stóp / 70 m dla łączności w wielu pomieszczeniach.
Produkt obsługuje jednostronną funkcję macierzy IR. Ponadto można go sterować za pośrednictwem przycisków przedniego panelu, pilota IR, RS-232, LAN i interfejsu graficznego Web.
Cechy
1. HDMI 2.0b i HDCP 2.2/1.x zgodne
2Rozdzielczość wideo do 4K2K@60Hz (YUV 4:4:4) we wszystkich portach HDMI i CAT
3. 4 wejścia HDMI, 4 wyjścia HDMI i CAT
4. Porty HDMI obsługują 18Gbps bez strat, niekompresowaną przepustowość wideo
5. Wspiera 4K->1080P Down Scaler dla każdego portu wyjściowego
6. Wspierane są HDR, HDR10, HDR10+, Dolby Vision, HLG
7Wyjście CAT może rozszerzyć odległość transmisji do 230 stóp/70 m za pośrednictwem jednego kabla CAT6
8. HDMI audio pass-through do 7,1 CH HD audio (LPCM, Dolby TrueHD i DTS-HD Master Audio)
9Zaawansowane zarządzanie EDID i kontrola CEC są wspierane
10. 12V POC na wszystkich portach CAT
11. Wspiera funkcję macierzy IR jednokierunkowej
12. Kontrola za pośrednictwem przycisków przedniego panelu, IR zdalnego sterowania, RS-232, LAN i Web GUI
Specyfikacja
| Model nr. |
LM-MX44-70 |
| Zgodność HDMI |
HDMI 2.0b |
| Zgodność z HDCP |
HDCP 2.2/1.x |
| Szerokość pasma wideo |
18 Gbps |
| Rozdzielczość wideo |
Do 4K2K@50/60Hz (4:4:4) |
| Przestrzeń kolorowa |
RGB 4:4:4, YCbCr 4:44/4:2/2/4:2:0 |
| Głębokość koloru |
8-bitowe, 10-bitowe, 12-bitowe (1080p@60Hz)
8-bitowe (4K2K@60Hz YUV4:4:4)
8-bitowe, 10-bitowe, 12-bitowe (4K2K@60Hz YCbCr 4:2/2/4:2:0)
|
| Formaty dźwięku HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD,
Dolby Digital Plus (DD+), DTS-ES, DTS HD Master,
DTS HD-HRA, DTS-X
|
| Odległość transmisji |
230 stóp / 70 m (za pośrednictwem jednego kabla CAT6) |
| Ochrona ESD |
Model ludzkiego ciała:
±8kV (rozładowanie w powietrzu) ±4kV (rozładowanie kontaktowe)
|
| Połączenie |
| Matryca |
Wpływy: 4 x HDMI typu A [19-pin kobieta]
Wyjścia: 4 x HDMI Typ A [19-pin kobieta]
4 x port CAT [RJ45]
4 x IR OUT [3,5 mm stereo mini-jack]
Kontrola: 1 x TCP/IP [RJ45]
1 x RS-232 [3-pin Phoenix konektor]
|
| Odbiornik CAT |
Wprowadzenie: 1x IR IN [3,5 mm stereo mini-jack]
1x port CAT [RJ45]
Wyjście: 1x HDMI Typ A [19-pin kobieta]
Kontrola: 1x SERVICE [Micro USB, port aktualizacji]
|
| Wyroby mechaniczne |
| Mieszkania |
Obudowa metalowa |
| Kolor |
Czarne |
| Wymiary |
Macierza: 320 mm (W) × 100 mm (D) × 36 mm (H)
Odbiornik: 61 mm (W) x 88 mm (D) x 18 mm (H)
|
| Waga |
Matryca: 915 g, odbiornik: 155 g. |
| Zasilanie |
Wprowadzenie: AC 90 - 260V 50/60Hz
Wyjście: DC 12V/2.5A
(normy USA/UE, certyfikat CE/FCC/UL)
|
| Zużycie energii |
190,68 W (maksymalnie) |
| Temperatura pracy |
0°C ~ 40°C / 32°F ~ 104°F |
| Temperatura przechowywania |
-20°C ~ 60°C / -4°F ~ 140°F |
| Względna wilgotność |
20~90% RH (nie kondensujące) |
| Rozdzielczość /Długość kabla |
HDMI W/W |
| 4K60 stóp / metr |
16 stóp /5 M |
| 4K30 stóp / metr |
32ft/10M |
| 1080P60 stóp / metrów |
50 stóp / 15 m |
| Zaleca się stosowanie kabla "Premium High Speed HDMI". |
| Uwaga: Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń

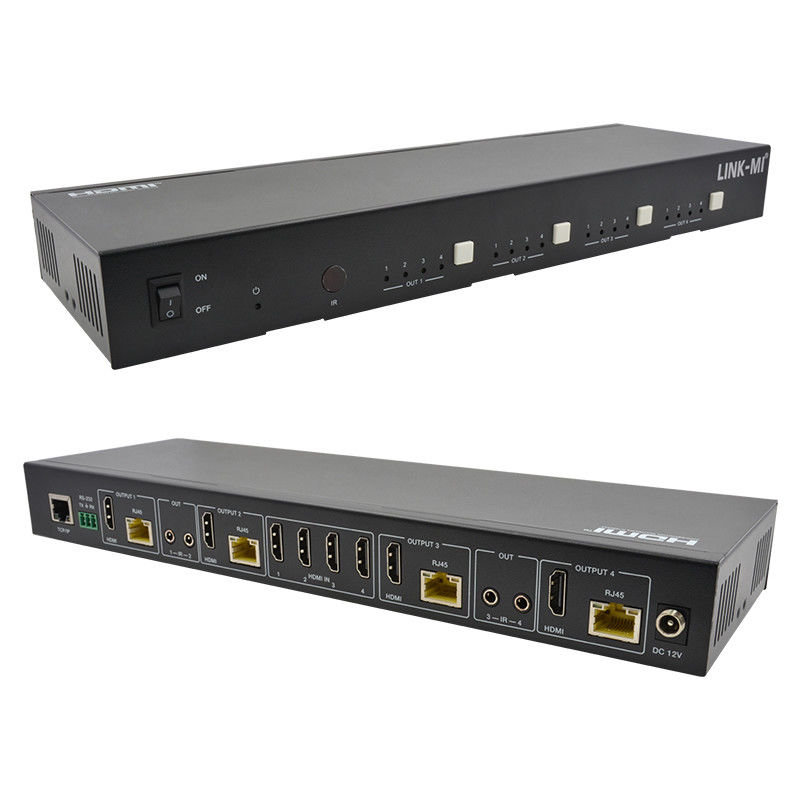

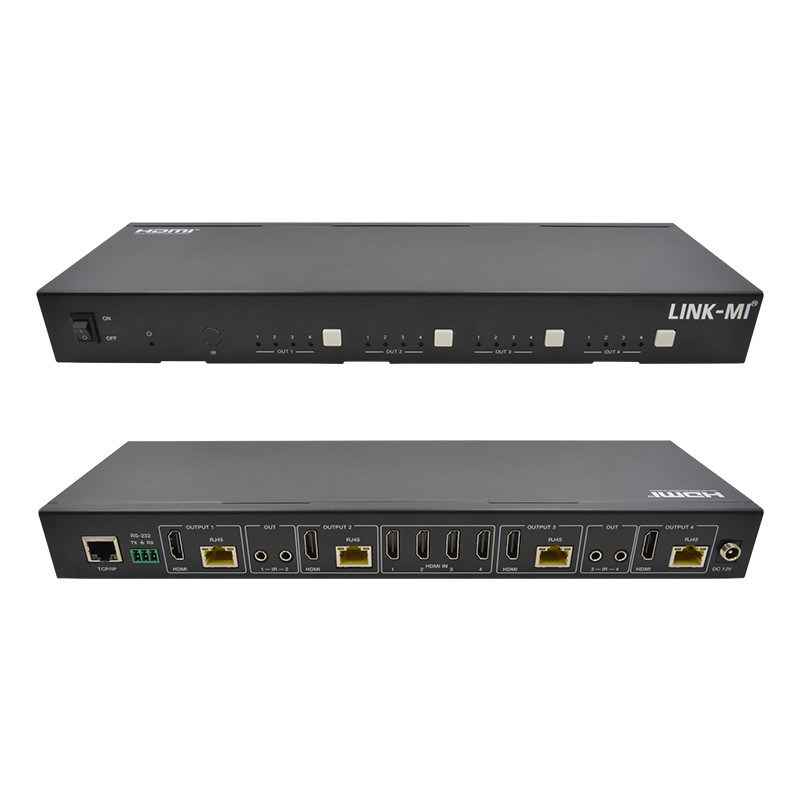

Opis panelu
