4ch wielofunkcyjny / HD-SDI do konwertera włókna
Wprowadzenie

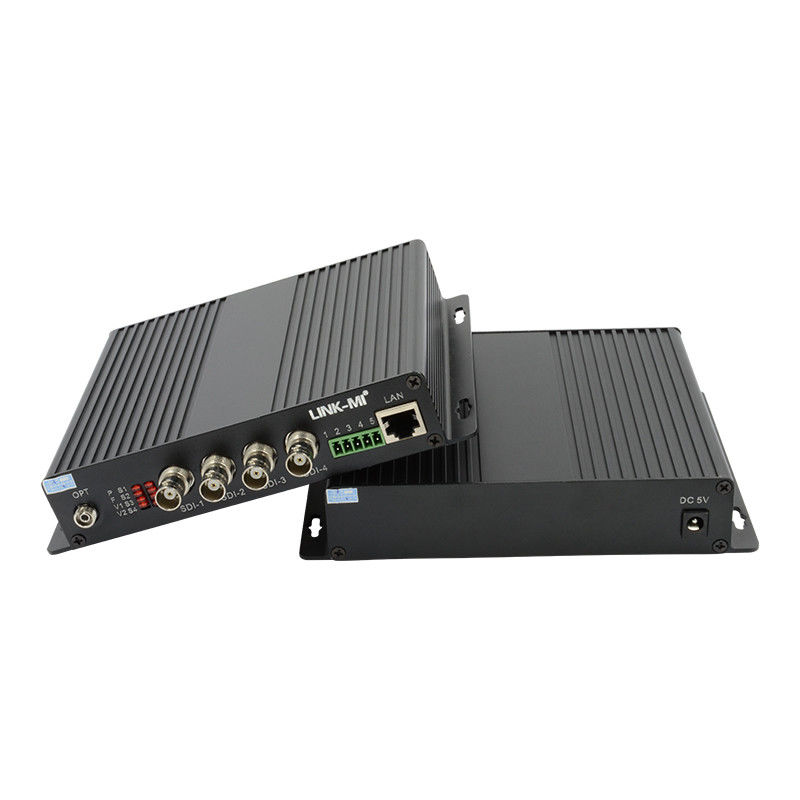

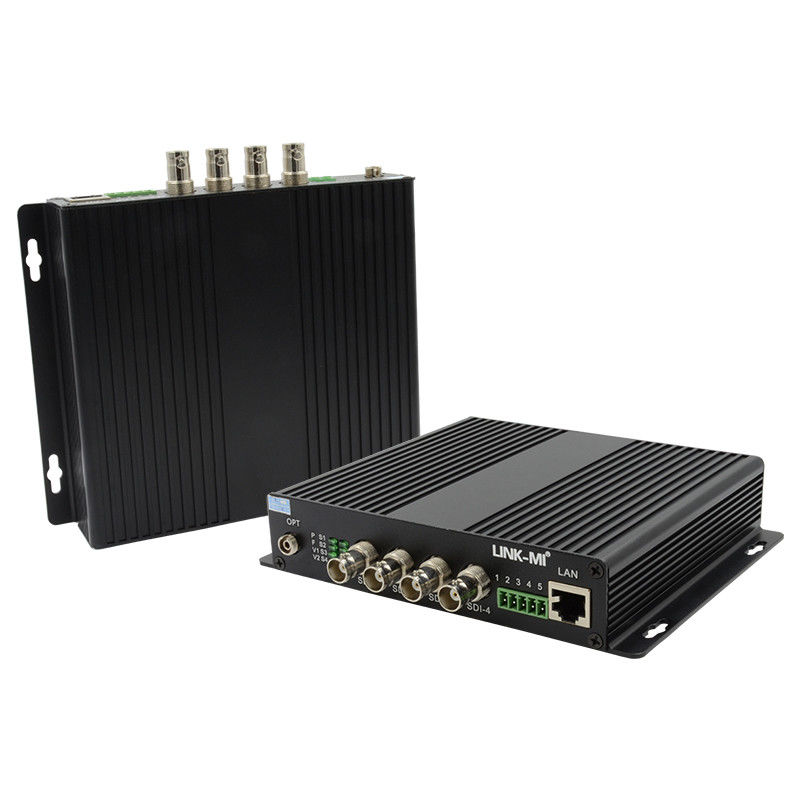

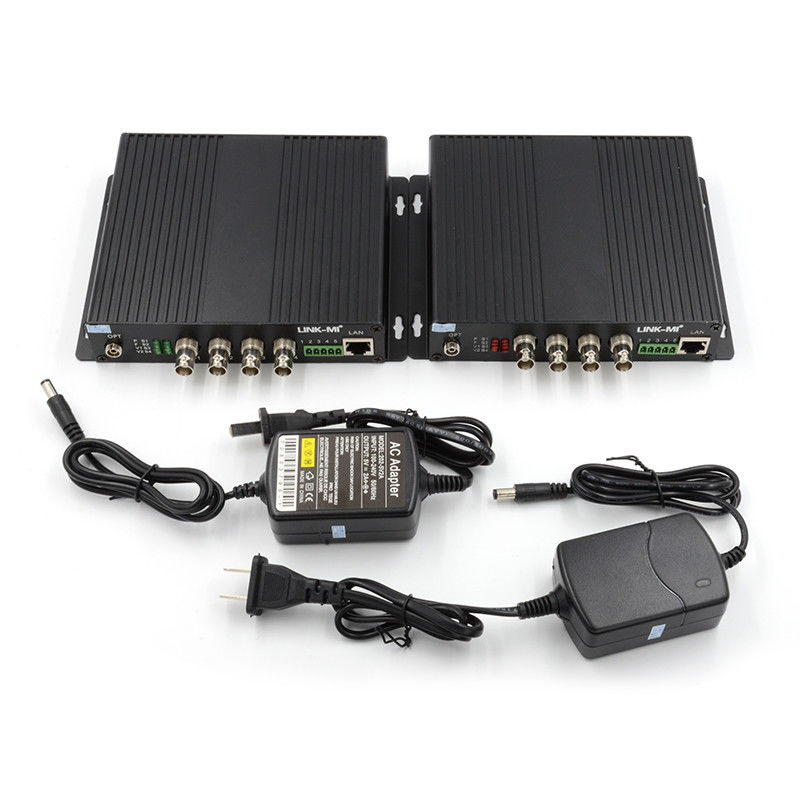

LINK-MI LM-SF44N Konwerter SDI wideo na światłowód jest idealnym i ekonomicznym rozwiązaniem do zastosowań nadawczych lub nadzoru.,SDI są zazwyczaj stosowane w aplikacjach, w których kamery mają możliwości P/T/Z.Plug and Play zapewnia łatwą instalację i obsługę. Nigdy nie są wymagane regulacje elektroniczne i optyczne. Wskaźniki LED są dostarczane do natychmiastowego monitorowania stanu systemu. Urządzenia są dostępne do samodzielnej instalacji lub montażu na regałach,który nadaje się do różnych środowisk pracy.
Cechy
1, Kompatybilny ze standardowym sygnałem SMPTE-424M,SMPTE344M,SMPTE-292MHD-SDI i SMPTE-259M SD-SDI, obsługujący 1485Mb/s i 270Mb/s, 2,97Gbps
2, obsługa 1ch 10/100M ethernet z interfejsem RJ45 i 1ch dwukierunkowy / jednostronnego RS485/RS232 z interfejsem terminala Phoenix, do 115,2Kb/s
3Wspiera 1080p30, 25, 24, 1080I@60, 50, 720P@60, 50, 30, 25 i innych formatów wideo.
4, Wejście z funkcją wyrównania kabli w celu zrekompensowania strat transmisji kabli
5, Wbudowany obwód ESD i obronność przed przewyższeniami w celu zapobiegania uszkodzeniom elektryczności statycznej i błyskawicy
6, Zapewnienie optycznego alarmu zaginięcia, alarmu zdalnego uszkodzenia zasilania, wskazania stanu sygnału wyjściowego i wskazania stanu blokady sygnału wejściowego
7, typu samodzielnego lub typu karty zainstalowanego w podwoziu 19' 4U.
Specyfikacja
| Opitcal: |
| Długość fali |
1310nm, 1550nm |
| Serialne napięcie wejściowe/wyjściowe cyfrowego wideo |
Typowa wartość maksymalna 800mVp-p, 600~1000mVp-p |
| Rodzaj włókna |
50/125u multimodu,62.5/125u multimodu,9/125u jedno-modu,jednorzędowych lub podwójnych włókien |
| Utrata sygnału wideo |
≤-15dB@5MHz ∼1.5GHz,-10dB@1.5GHz ∼3GHz |
| Złącze optyczne |
SC,FC |
| Odległość |
0 ~ 500M (MM) / 0 ~ 100KM (SM, wybierane) |
| Dane: |
| Protokół danych |
Jednokierunkowe lub dwukierunkowe RS485 lub RS422 lub RS232, do wyboru |
| Wskaźnik danych |
0~115,2 Kbps |
| Wskaźnik błędów |
< 10-9 |
| Złącze |
Standardowy blok końcowy przemysłowy (może być również skonfigurowany z interfejsami takimi jak DB9/DB25) |
| Ethernet: |
| Tryb pracy |
Wyposażenie pełno-dupleksowe/półdupleksowe |
| Wskaźnik danych |
10/100Mbps (AUTO) |
| Terminal połączenia |
RJ45 |
| Wideo: |
| |
Wprowadzenie SDI |
| Typ sygnału SDI |
MPTE259M,292M,344M,424M |
| Wskaźniki danych |
143Mbit/s 2.97Gbit/s |
| Equalizacja kabli |
≤ 140 metrów Belden 1694A z prędkością 1,485 Gbps
≤400 metrów Belden 1694A przy 270Gbps
|
| Złącze |
BNC 75 Ohm |
| Ogólnie: |
| Moc wejściowa |
5 V prądu stałego |
| Zużycie energii (maksymalne) |
5W |
| Temperatura pracy |
0°C do 55°C |
| Temperatura przechowywania |
-20 do 70°C |
| wilgotność operacyjna |
0 ~ 95% (bez kondensacji) |
| Wymiar dla konwertera ((TX&RX) |
173x150x32MM |
| Wymiar opakowania 1 pary |
320x247x61MM |
| Waga netto |
10,75 kg. |
| Waga brutto |
2 kg |
| Materiał obudowy |
Aluminiowe |
Diagram połączeń

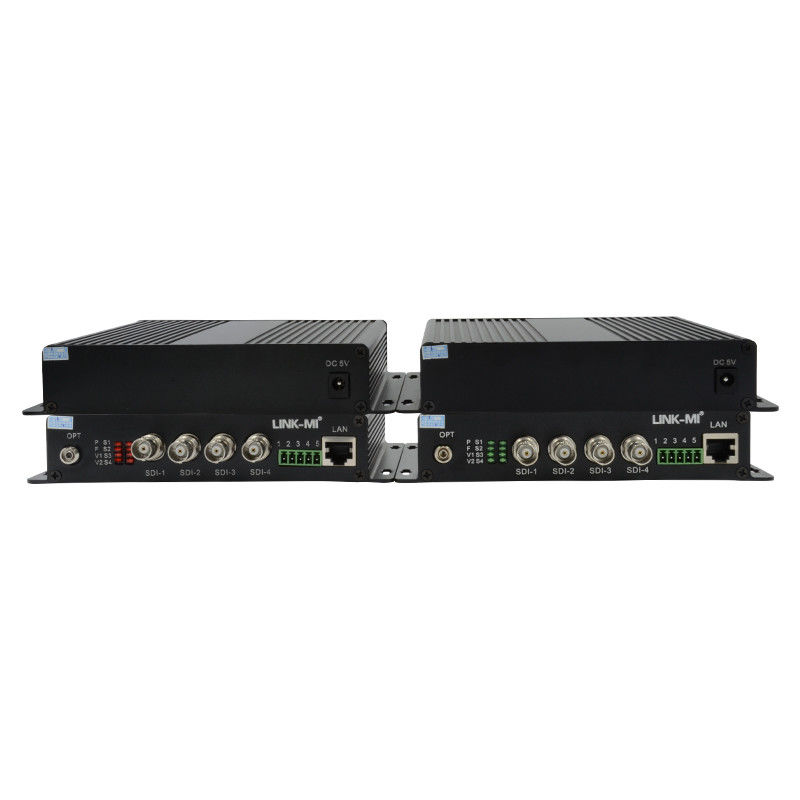

Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
Podręcznik użytkownika:
LM-SF44N 4CH HD-SDI To Fiber Converter (NOW).pdf
