Konwerter światłowodowy SDI
Wprowadzenie

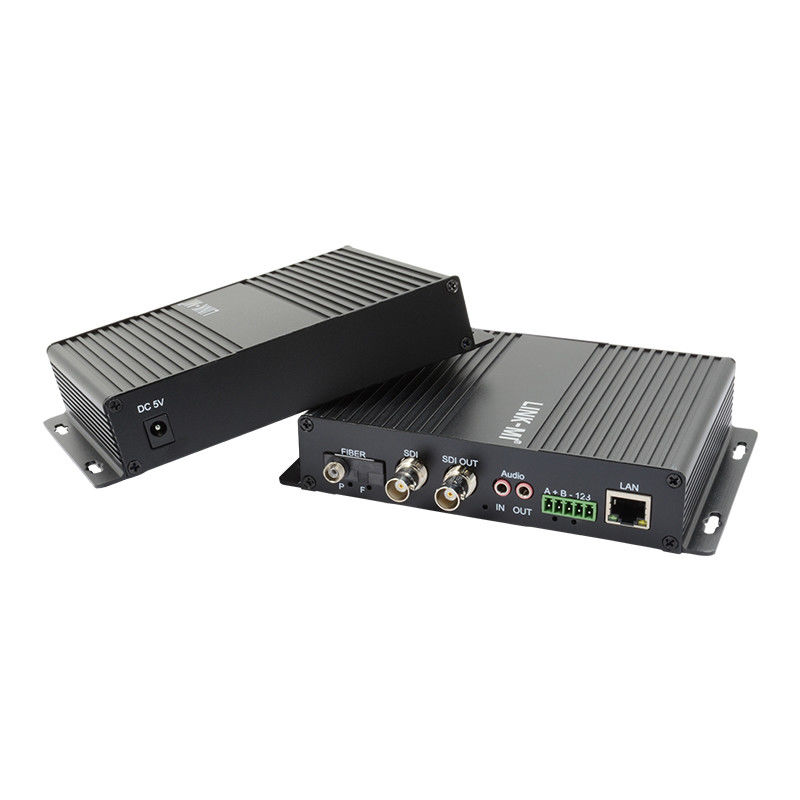

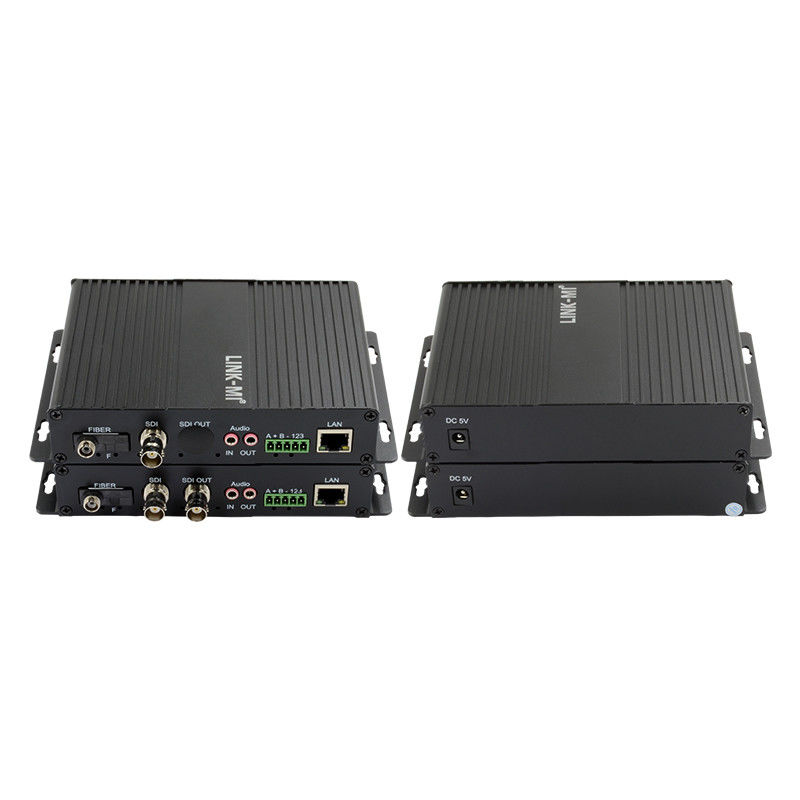

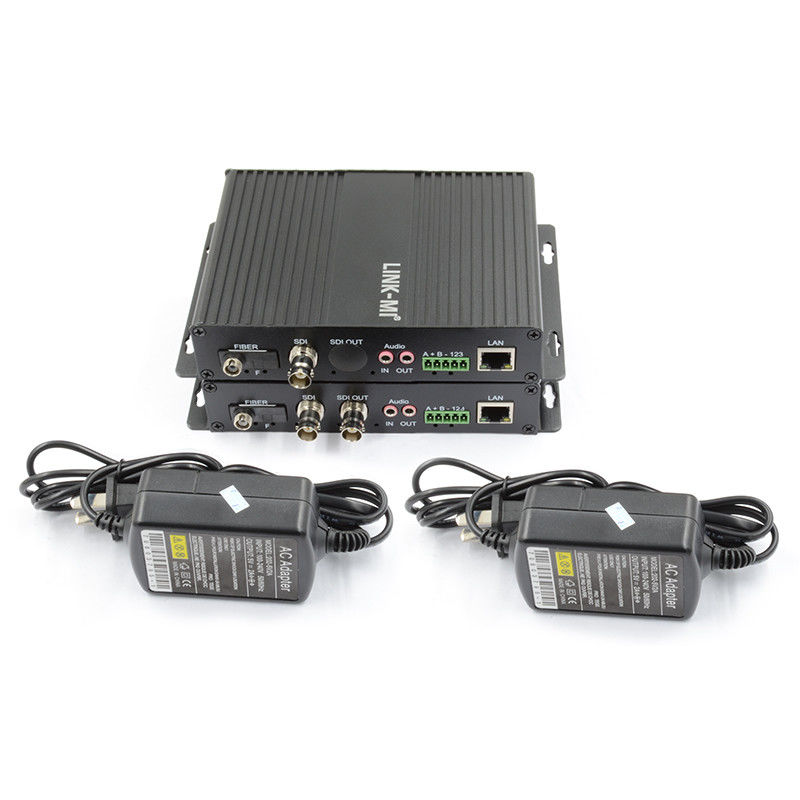

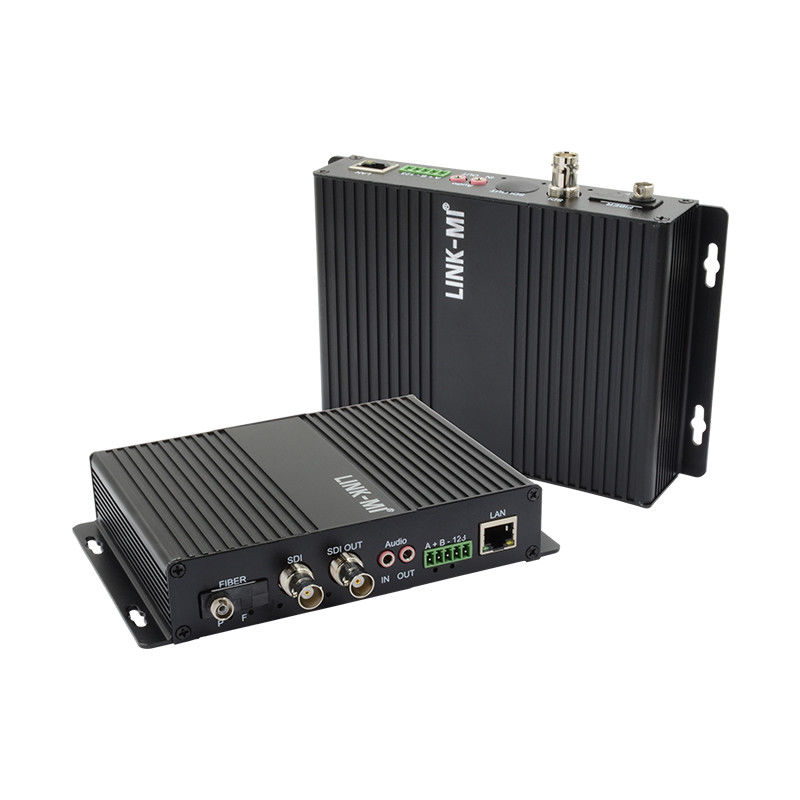

LINK-MI LM-SF02 Konwerter HD/3G-SDI do światła włóknowego zawiera nadajnik i odbiornik, który jest nisko kosztowym urządzeniem do przesyłania wideo HD/3G-SDI jednostronnego,1ch 10/100M Ethernet i 1ch rs422 danych przez jedno- i wielo-tryb przeładunku kablem światłowodowymJest zaprojektowany za pomocą cyfrowej technologii przesyłania optycznego i obsługuje sygnał SMPTE292M / SMPTE259M / SMPTE424.który obsługuje 16PCS karty odbiornikowe z 2pcs 90 ~ 240V zasilania.
Cechy
1. 3G/HD-SDI video (wbudowany sygnał dźwiękowy) przez światłowłókno z bezstratną transmisją na odległość
2Wspiera jedno- lub dwukierunkowe przekazywanie danych sterowania 1CH RS485 lub RS422 lub RS232, 1ch full duplex 10/100M Ethernet.
3. ASIC zintegrowana technologia projektowana z podstawowymi niezależnymi prawami własności intelektualnej
4Zaawansowana konstrukcja obwodów, pełny program sprzętowy zapewniający niezawodność sprzętu, spójność i stabilność
5. Szeroko stosowane w telewizji na żywo, konferencji wideo o wysokiej rozdzielczości, nadzorowaniu wideo o wysokiej rozdzielczości i innych dziedzinach
6. Wspiera transmisję światłowodową jedno- lub wielo-trybówkową (użytkownik musi potwierdzić typ kabla przesyłowego)
7. Zapewnienie powszechnie używanego interfejsu światłowodowego LC / FC / SC / ST
8Maksymalna odległość transmisji do 120 km na światłowłonie jednowarunkowym
9. 3G-SDI wysokiej cyfrowej transmisji optycznej sygnałów wideo i audio
10. Dostosować do SDI 270Mbps, 1.485Gbit szybkości i 3G automatycznie
11Akceptuj dostosowanie i tryb biznesowy OEM.
Specyfikacja
| Optyczne |
| Długość fali |
wielowarunkowe 850nm / 1300nm, jednowarunkowe 1310nm / 1550nm |
| Moc wyjściowa |
-10~-4dBm |
| dopuszczalny zakres strat łańcuchowych |
18 dBm ~ 35 dBm |
| Włókna optyczne |
50/125u multimodu,62.5/125u wielowarunkowy,9/125u jednowarunkowy |
| Czułość odbierania światła |
<= 30 dBm |
| Złącze optyczne |
LC FC,ST,SC (wybrane), jedno- lub podwójne włókna |
| Odległość |
0~500M (MM) / 0~80KM (SM) |
| Video-SDI |
| Typ sygnału SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Format wideo |
1920*1080P60;1920*1080P50;1920*1080P30;1920*1080P25
1920*1080P24; 1920*1080I601920*1080I50; 1280*720P60; 1280*720P50; 525i; 625i
|
| Wskaźniki danych |
270Mbit/s - 1,48Gbit/s, 3Gbit/s |
| Equalizacja kabli |
Automatyczny kabel EQ (kabel Belden 1694A)
250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 3Gbit/s
|
| Złącze |
BNC 75 Ohm |
| Video-ogólne |
| Moc wejściowa |
5V, 0,2-2,0A |
| Zużycie energii (maksymalne) |
Odbiornik: 2,5 W |
| Temperatura pracy |
-20°C do 60°C |
| Temperatura przechowywania |
-40°C do 85°C |
| wilgotność operacyjna |
0 ~ 95% (bez kondensacji) |
| Kolor obudowy |
Czarne |
| Materiał obudowy |
aluminiowy |
| Wymiar |
15.5x12x3.2cm |
| Waga netto |
1 kg na parę |
| Materiał obudowy |
Aluminiowe |
| MTBF: |
>100000 godzin |
| Dane |
| Protokół danych |
RS422 |
| Wskaźnik danych |
0~500 Kbps |
| Wskaźnik błędów |
< 10-9 |
| Złącze |
Terminal Phoenix |
| Ethernet |
| Tryb pracy |
Wyposażenie pełno-dupleksowe/półdupleksowe |
| Wskaźnik danych |
10/100Mbps (AUTO) |
| terminal połączenia |
RJ45 |
| Uwaga:Specyfikacje mogą ulec zmianie bez powiadomienia |
Diagram połączeń
Opis panelu
Częste pytania
P1: Czy jesteś fabryką lub firmą handlową?
A1: Jako profesjonalny producent, dostarczamy produkty związane z HDMI od ponad 10 lat w Chinach.
Dlaczego powinniśmy wybrać ciebie?
A2: Możemy zaoferować produkty o cenie fabrycznej, dobrej jakości, najlepszej obsłudze i długiej gwarancji.
P3: A co z usługą w zakresie produktów?
A3: Możemy zaoferować OEM i ODM, wydrukować markę, projekt na produkcie na podstawie ilości zamówienia.
P4: Co z warunkami płatności?
A4: Akceptujemy przelew bankowy, western union, gramy pieniężne, paypal, Bank of China lub gotówkę jako płatności.
P5: Jak wysyłasz paczkę?
A5: DHL, Fedex, EMS, drogą powietrzną, morską... itp.
P6: Jakie rodzaje gwarancji oferujecie?
A6: Nasz doskonały zespół obsługi posprzedażowej zapewni Ci wsparcie techniczne online. Oferujemy roczną gwarancję na nasze produkty.
P7: Jak mogę kupić produkty, których potrzebuję, jeśli nie ma ceny na stronie internetowej?
A7: Możesz wysłać nam swoje zapytanie dotyczące produktów, których potrzebujesz. Nasze sprzedaż odpowie ci w ciągu 24 godzin, aby pomóc w złożeniu zamówienia.
