4K60 2x1 Multiviewer Bezproblemowy przełącznik wideo UHD z dźwiękiem RS232
Wprowadzenie

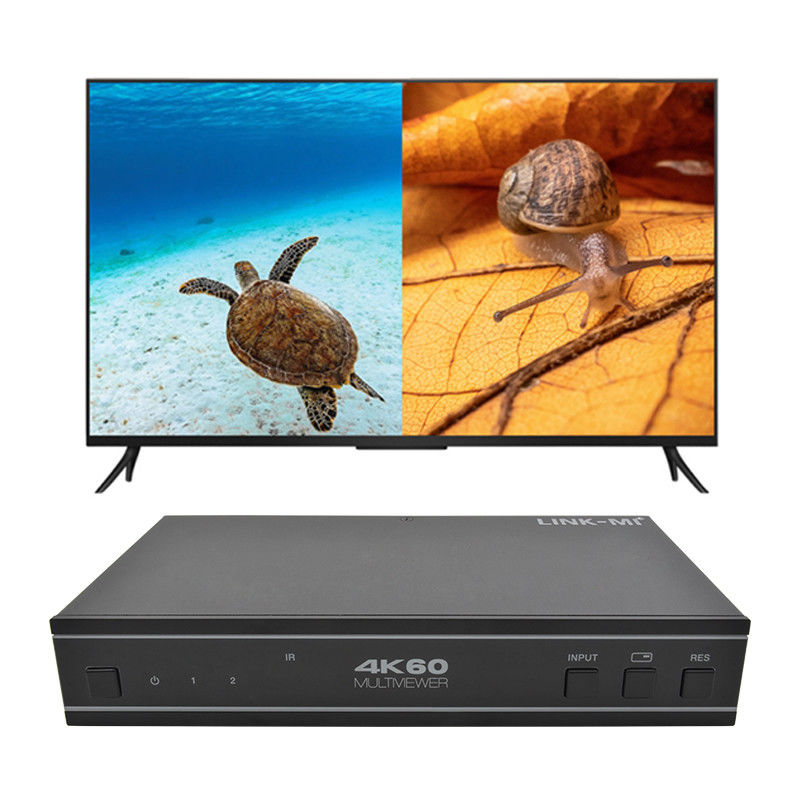

LINK-MI LM-S21C Ten 4K60 2x1 Multiviewer Seamless UHD Video Switcher został opracowany w celu wspierania wyższej rozdzielczości wyjściowej (4K@60) dla wielu źródeł na jednym ekranie.Może łączyć dwa sygnały wideo na jednym wyświetlaczu UHD lub HD.
Użytkownik może łatwo zarządzać każdym wejściem za pośrednictwem dostarczanego oprogramowania sterowania i tworzyć dowolny układ i pozycję dowolnego z dwóch wejściów na jednym monitorze.Urządzenie to obsługuje pełny zakres rozdzielczości wideo wejściowych do 4K@60 (RB) oraz audio RCA / optyczne odgrzebienie obsługiwane dla zewnętrznych systemów dystrybucji audioUrządzenie może być sterowane przez przyciski przedniego panelu, IR zdalne, rozkazy RS-232.
Cechy
1HDMI 2.0b, HDCP 2.2 i HDCP 1.x zgodne
2Wspiera szerokość pasma wideo 18Gbps
3. Obsługa rozdzielczości wejściowych i wyjściowych do 4K2K@604:4:4
4. Wspiera LPCM, AC3, DD+, DTS, DTS-HD, do 7.1 kanału audio
5. Bezproblemowe przełączanie między kanałami wejściowymi i połączeniem wielu obrazów na jednym monitorze UHD

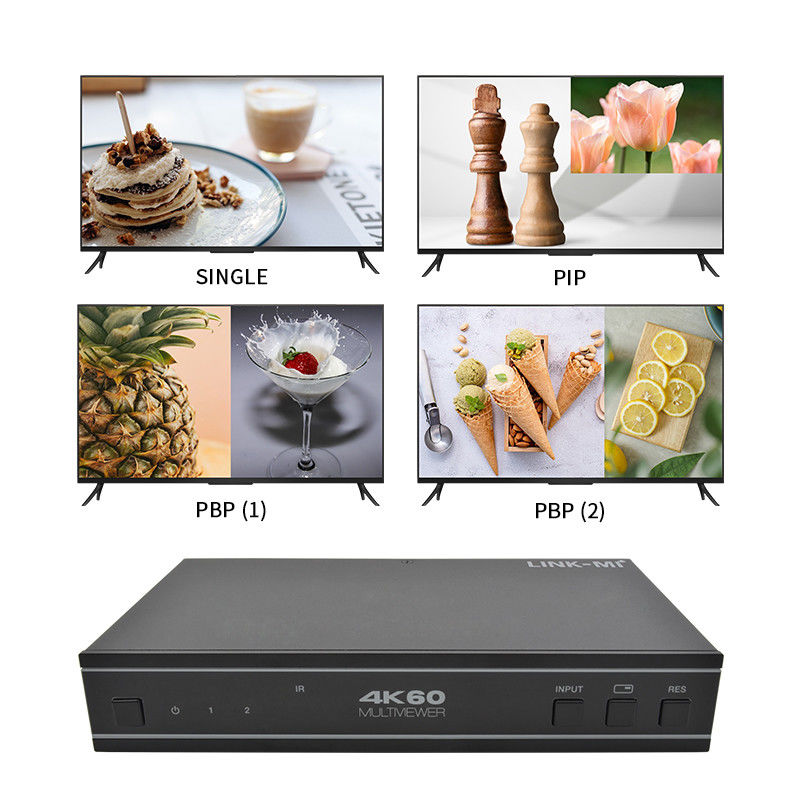

6Do 4 trybów wyświetlania: SINGLE, PIP, PBP (1), PBP (2)
7. De-wbudowanie dźwięku za pośrednictwem analogowych i światłowodowych portów audio
8. Wspiera sterowanie głośnością i niezależny wybór dźwięku
9Zaawansowane zarządzanie EDID
10. Kontrola za pośrednictwem przycisków przedniego panelu, IR zdalnego sterowania, rozkazy RS-232
11Kompaktna konstrukcja umożliwiająca łatwą i elastyczną instalację
Specyfikacja
| Model nr. |
LM-S21C |
| Techniczne |
| Zgodność HDMI |
HDMI 2.0b |
| Zgodność z HDCP |
HDCP 2.2/1.x |
| Szerokość pasma wideo |
18 Gbps |
| Rozdzielczość wideo |
Do 4K2K@60 4:4:4 |
| Poziom IR |
5Vp-р |
| Częstotliwość IR |
38 kHz |
| Przestrzeń kolorowa |
RGB, YCbCr 4:4:4, YCbCr 4:2:2, YCbCr 4:2:0 |
| Głębokość koloru |
8 bitów |
| Formaty audio |
HDMI: PCM2.0/5.1/7.1CH, Dolby Digital/Plus, DTS, DTS Wysoka rozdzielczość
Analogiczny dźwięk [3,5 mm L/R]: PCM2.0;
SPDIF (OPTYCZNY): Dolby Digital, DTS 5.1, PCM2.0.
Uwaga: Nie obsługuje dźwięku HBR.
|
| Ochrona ESD |
Model ciała ludzkiego ±8kV (rozładowanie w powietrzu) i ±4kV (rozładowanie w kontakcie) |
| Połączenie |
| Porty wejściowe |
2x HDMI IN [Typu A, 19-pinkowa kobieta] |
| Porty wyjściowe |
1 x HDMI OUT [Typu A, 19-pinkowa kobieta]
1 x L/R OUTPUT [RCA]
1 x WYJEDNIK OPTYCZNY [S/PDIF]
|
| Porty sterowania |
1 x RS-232
1 x IR EXT [3,5 mm stereo mini-jack]
|
| Wyroby mechaniczne |
| Mieszkania |
Obudowa metalowa |
| Kolor |
Czarne |
| Wymiary |
175 mm [W] x 100 mm [D] x 30 mm [H] |
| Waga |
497 g |
| Zasilanie |
Wprowadzenie: AC 100 - 240V 50/60Hz
Wyjście: DC 12V/1A (standardy USA/UE, certyfikat CE/FCC/UL)
|
| Zużycie energii |
4.56W (maksymalnie) |
| Temperatura pracy |
32-104°F/0-40°C |
| Temperatura przechowywania |
-4-140°F /-20-60°C |
| Względna wilgotność |
20-90% RH (bez kondensacji) |
| Uwaga:: Specyfikacje mogą ulec zmianie bez powiadomienia. |
Diagram połączeń
Połączenie 2

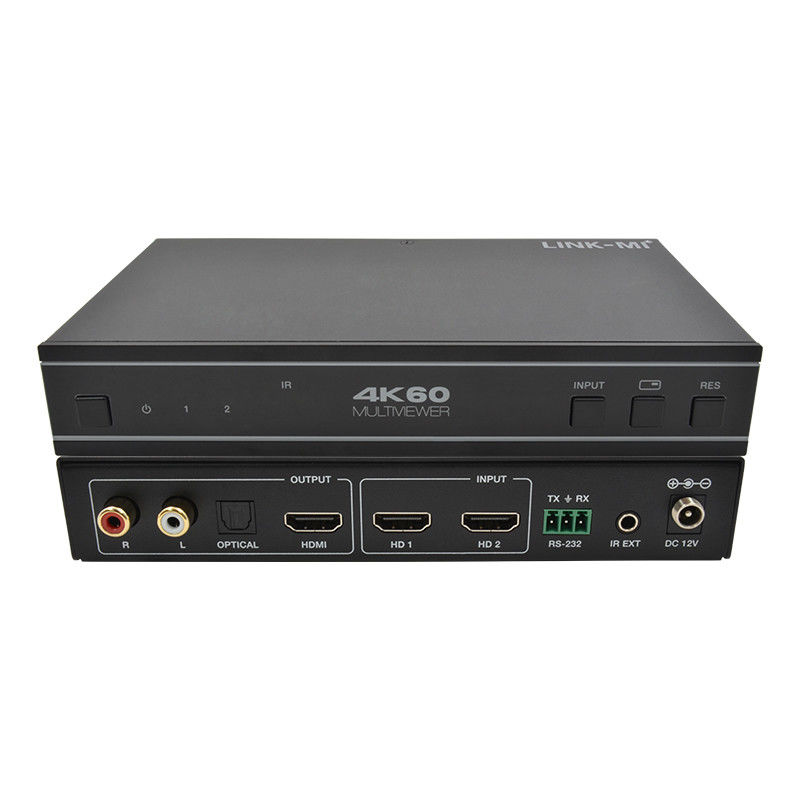

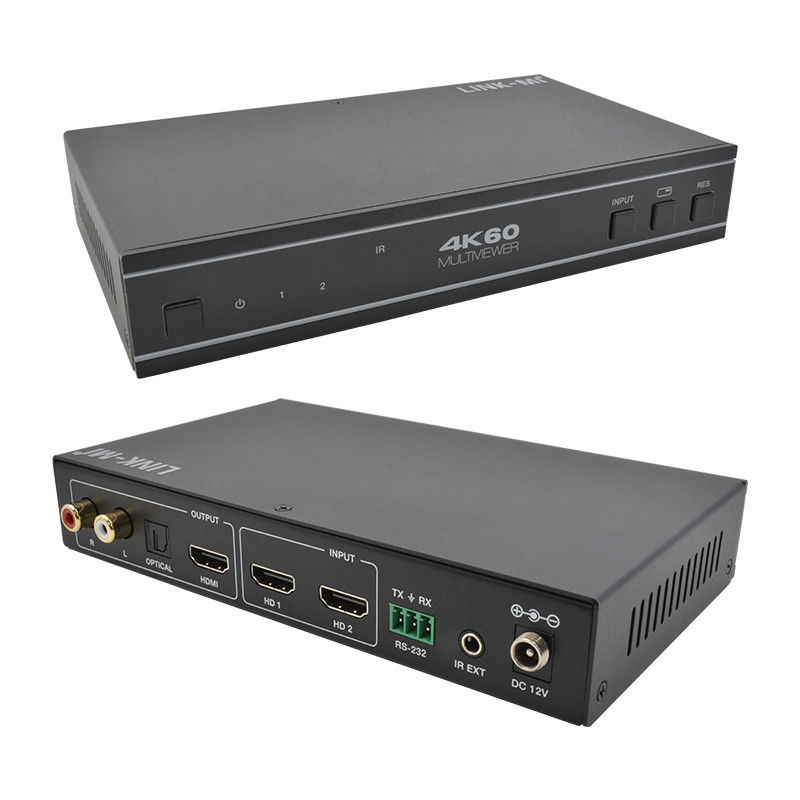

Opis panelu
